双孔手动办公打孔器结构设计

　　该手动双孔打孔器属于桌面式轻型冲孔工装，主要面向纸质文件归档、办公资料装订、档案袋整理、活页本册加工等场景，在行政办公、文印门店、学校教务、企业资料室以及小型印刷后道工位中使用频率较高。设备依靠人力按压上盖完成冲孔动作，无需外接电源和气源，放置在普通办公桌、工作台面上即可作业，适合小批量、多频次的纸张打孔任务。

　　从实际用途看，这类打孔器的核心作用是在叠放纸张上一次冲出两个标准间距的圆孔，便于后续装入两孔文件夹、活页夹或装订环。相比单孔打孔钳，双孔结构能够保证孔位间距一致，减少逐孔对位造成的偏差；相比电动打孔设备，手动结构占用空间小、维护点少、操作门槛低，对薄纸、复印纸、封面纸等常见办公材料都有较好的适应性。

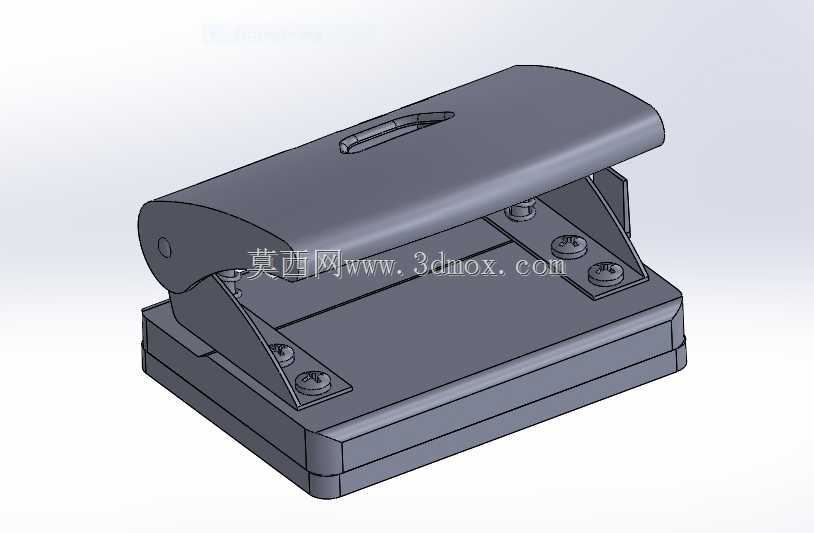

　　结构上，模型采用底座、上盖压臂、冲针、复位弹性件、定位标尺和纸张挡边等部分组合。底座承担整机支撑与承压作用，底面保持平整，放置时与桌面形成稳定接触；上盖为长条形弧形压臂，前端通过铰接关系与底座连接，按压时绕支点转动，将手部下压力传递到两根冲针上。冲针垂直布置在冲孔位置，下行过程中对纸张形成剪切，废料经底座孔位落入下方集屑区域，避免纸屑散落在工作台面。

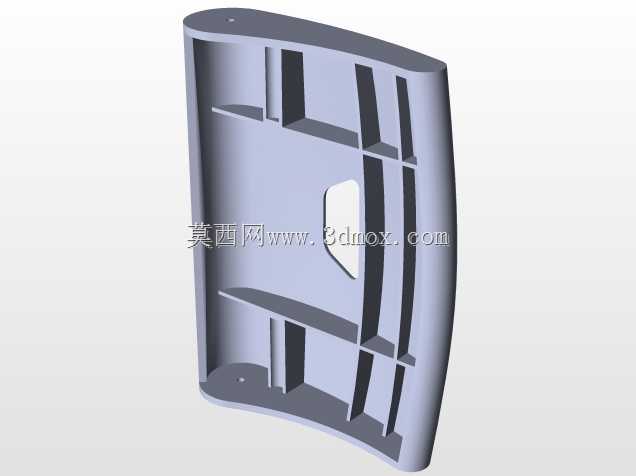

　　杠杆增力是该类产品的关键设计思路。上盖压臂从铰接点到手部按压区形成较长力臂，而冲针作用点靠近支点附近，使操作人员不需要施加很大的手动力即可穿透一定厚度的纸叠。压臂外形采用圆弧过渡，一方面提高握持按压时的接触面积，降低局部压强，另一方面让壳体在反复开合过程中具备更好的抗弯形态。底座与上盖之间预留纸张送入空间，开口高度决定可放入纸叠的厚度，也影响手指取放文件的操作便利性。

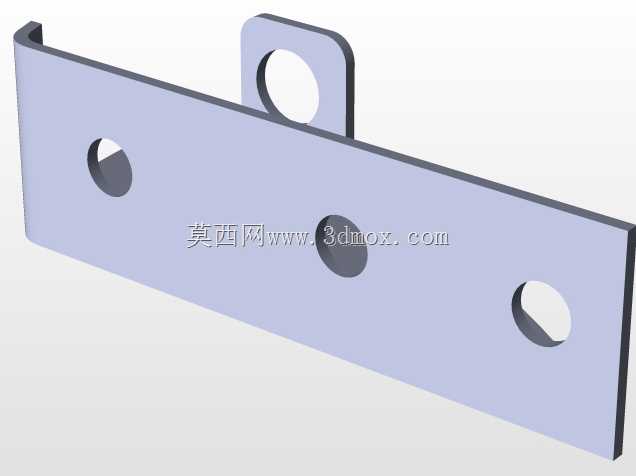

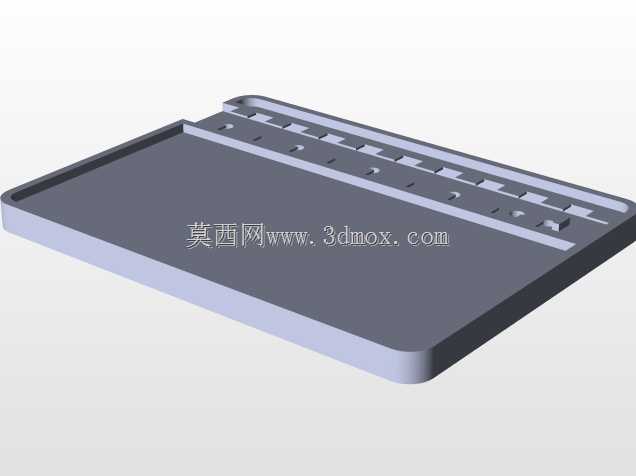

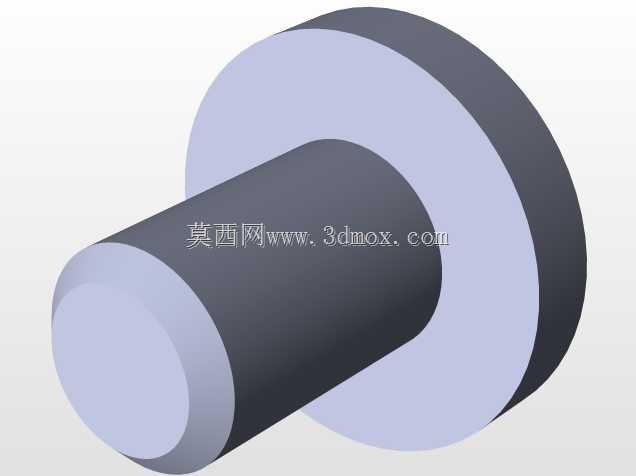

　　孔位一致性由底座上的定位结构保证。纸张侧边靠住挡规后，前端或侧边再配合刻度标尺进行定位，可使不同批次文件的孔边距、孔间距保持统一。两根冲针之间的中心距按照常见双孔装订习惯布置，适合标准文件夹装配；冲针与底模孔之间保留合理冲裁间隙，间隙过小会增加摩擦阻力，间隙过大则容易造成孔口毛边、纸张压皱。模型中冲针安装座、紧固件和底模板均有明确装配关系，便于在三维环境中检查运动干涉和装配顺序。

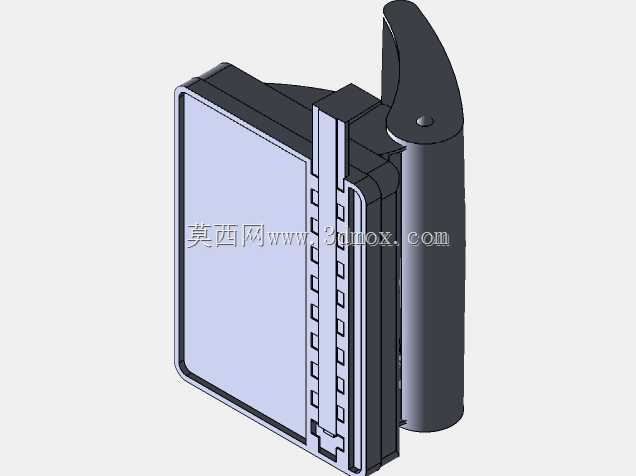

　　外形尺寸方面，该设备为低矮台式布局，长度方向覆盖双孔间距和纸张定位区域，宽度方向满足压臂支撑与手部按压空间，高度方向在闭合状态下较低，开启后上盖后部抬起形成送纸间隙。安装边界并不涉及地脚螺栓或机架固定，设计时主要关注桌面占用面积、压臂下压极限位置、纸张伸入深度以及纸屑清理空间。底座四周应避免与文件夹、订书机、印台等桌面用品发生干涉，后侧和侧面需留出取放整叠纸张的操作余量。

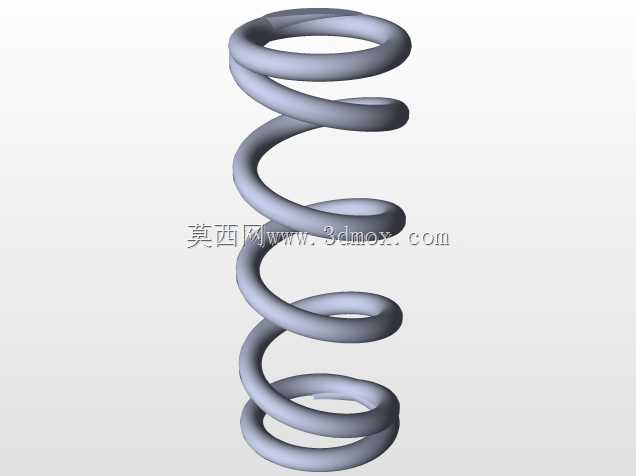

　　从建模角度看，该结构适合用于练习钣金式外壳造型、铰接运动校核、冲裁工位布置和紧固件装配。上盖与底座的轮廓需要兼顾外观包覆和内部零件容纳，压臂打开角度既要满足纸张送入，又不能超过铰接限位；冲针轴线应与底模孔同轴，压臂下行终点需保证冲针完全穿透纸叠并进入漏料孔。复位件的布置位置决定上盖抬起后的回弹稳定性，若弹力过小，压臂可能停留在半开位置；若弹力过大，则会增加操作人员的按压负荷。

　　在工程应用中，该模型可作为轻型手动冲孔设备的结构参考，也可用于办公文具产品的外观方案验证。设计改进时可围绕纸屑收纳、孔距调节、厚纸冲孔能力、防滑脚垫和压臂手感等方面展开：防滑垫布置在底座底部，可减少按压时整机滑移；集屑抽屉或后置落屑腔能够提高清理便利性；定位标尺增加刻度和挡块，可适应不同幅面纸张；冲针部位采用可拆换结构，则有利于长期使用后的维护更换。整体结构不追求复杂传动，而是以稳定、省力、孔位准确和桌面适应性为核心。
