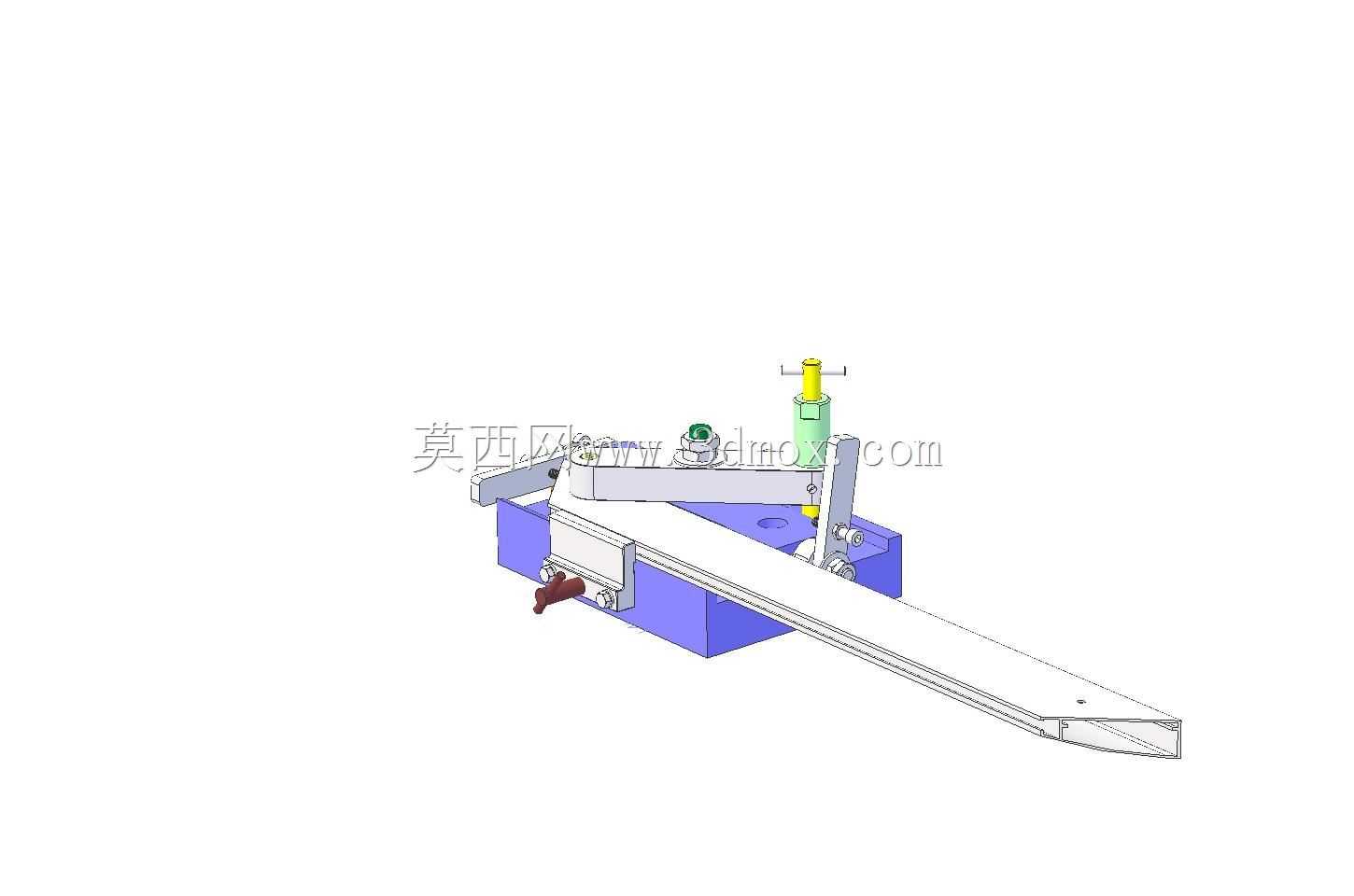

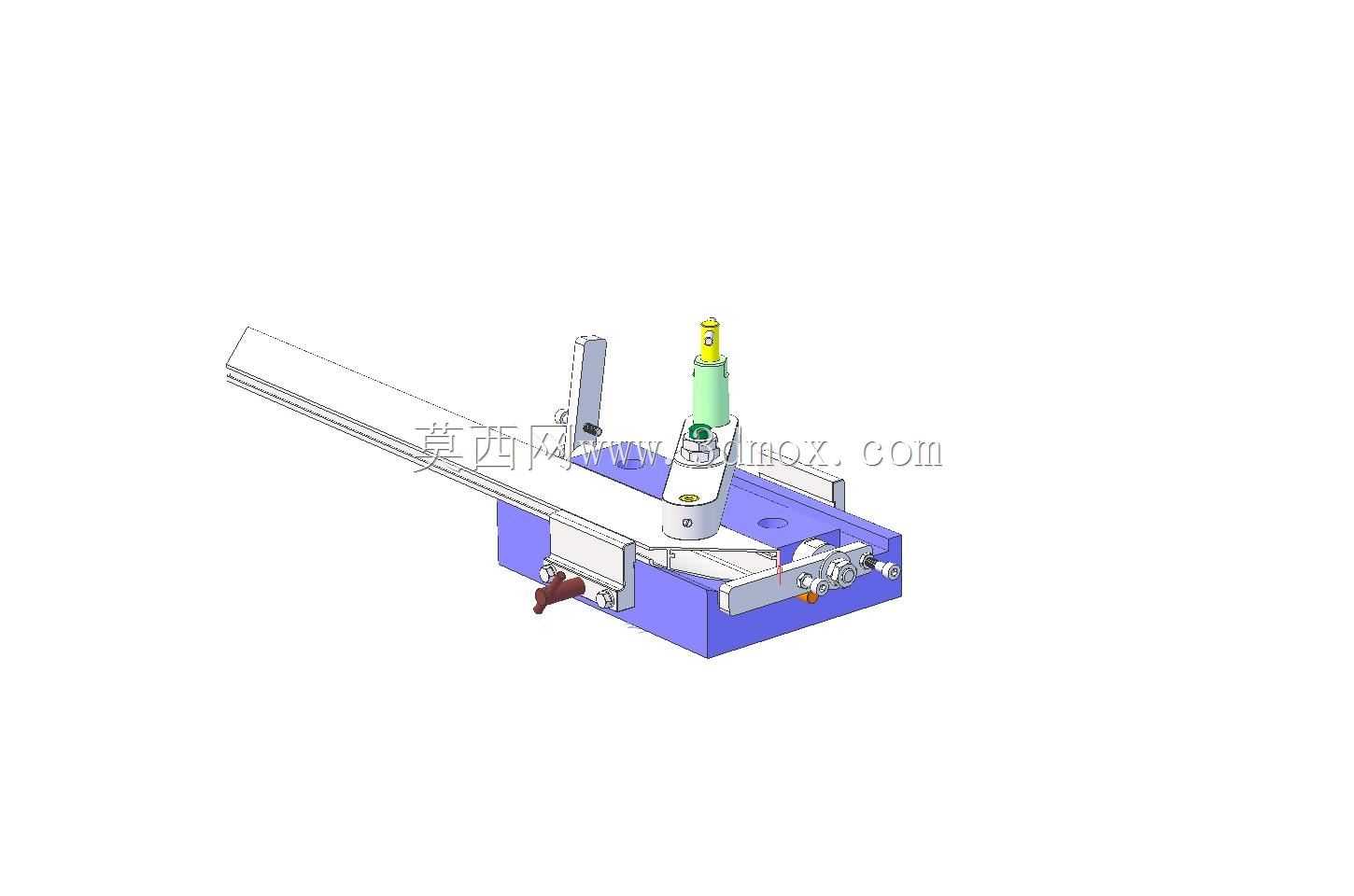

双配置可调式侧向定位钻孔工装

　　在小型精密零件的批量钻削加工场景里，经常会遇到同系列工件存在两种孔位基准的加工需求，常规单工位钻床需要反复调整夹具定位块、重新对刀，不仅辅助工时占比高，反复拆装定位也容易带来累计误差，无法兼顾小批量多配置的加工效率与精度要求。这套钻孔工装的设计核心，就是针对两种不同配置工件的孔位加工需求，将孔位加工基准设定在工件末端到定向侧的指定区间内，通过滑台与定位组件的配合，无需反复拆装夹具即可完成两种配置的切换加工。从结构布局来看，整套工装采用卧式滑台作为进给承载基础，滑台主体采用矩形导轨结构，相比线轨更适配钻削工况下的径向切削力承载，导轨面预留润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，避免滑动面干磨导致的进给卡顿。

　　滑台的驱动端采用手轮配合梯形丝杠的传动结构，梯形丝杠具备自锁特性，当调整到指定进给位置后无需额外锁止机构即可保持位置稳定，手轮侧设置刻度环，每格进给量对应0.02mm，方便操作人员根据钻削深度微调进给行程，避免钻深超差。钻削动力头安装在滑台中部的可调安装座上，安装座设置横向与纵向的调节腰型孔，可根据工件实际孔位的高低、左右偏差微调动力头的中心位置，适配不同尺寸规格的工件装夹需求。动力头的主轴采用ER夹头结构，可装夹不同直径的钻头、铰刀，满足钻孔、铰孔等多工序的加工需求，主轴端部设置可调节的深度挡块，当进给到达设定钻深时，挡块触碰限位开关即可提示操作人员停止进给，避免钻穿工件或撞坏夹具。工件定位端设置快换式定位挡块，

　　两种配置的定位挡块通过销钉定位、螺栓紧固，切换配置时仅需松开两个紧固螺栓即可更换对应挡块，挡块的定位面经过淬火处理，硬度达到HRC45-50，长期使用不会因为工件触碰产生磨损凹陷，保证定位精度的一致性。夹具部分采用快速夹钳配合V型块的装夹结构，针对轴类、小型板类工件都能实现稳定装夹，V型块的夹持面设置防滑纹，避免钻削过程中工件出现转动移位，夹钳的压头采用聚氨酯材质，压紧时不会刮伤工件表面，适配表面质量要求较高的工件加工。安装边界方面，整套工装的底座采用加厚钢板焊接结构，底部设置四个安装螺栓孔，可直接固定在标准钻床工作台或者专用钳工工作台上，安装孔的孔距适配常规T型槽工作台的槽距，无需额外制作过渡连接板即可完成安装；

　　整体外形长度控制在800mm以内，宽度不超过300mm，占用工作台面积小，可在同一台工作台上并排布置多套工装，完成多工序的并行加工。在实际应用中，这套工装可覆盖小型通讯结构件、精密五金零件的侧向孔加工需求，两种配置切换时间不超过30秒，相比传统单工位夹具的调整效率提升70%以上，定位重复精度可控制在0.05mm以内，能够满足IT7级精度的孔加工要求。设计过程中特意将动力头的管线沿滑台侧面的拖链布置，避免进给过程中管线拉扯磨损，拖链内部预留气路通道，后续如果升级为气动进给或者加装气吹排屑结构，无需重新布设管线即可完成改造。滑台的两端设置硬限位挡块，防止操作人员进给超程导致丝杠脱出或者动力头碰撞夹具，挡块表面设置缓冲橡胶垫，超程触碰时可吸收冲击能量，避免结构件变形。排屑方面，底座中部设置排屑斜槽，钻削产生的铁屑可沿斜槽滑落到工作台下方的集屑盒内，无需频繁清理工作台面的积屑，减少日常清理的工作量。针对不同材质的工件加工，还可在动力头侧加装冷却喷雾装置，安装座预留了对应的安装螺孔，加工铝件、铜件等易粘刀材质时，可通过喷雾冷却延长刀具寿命，提升孔壁的表面质量。
