120mm规格电脑机箱轴流散热风扇结构

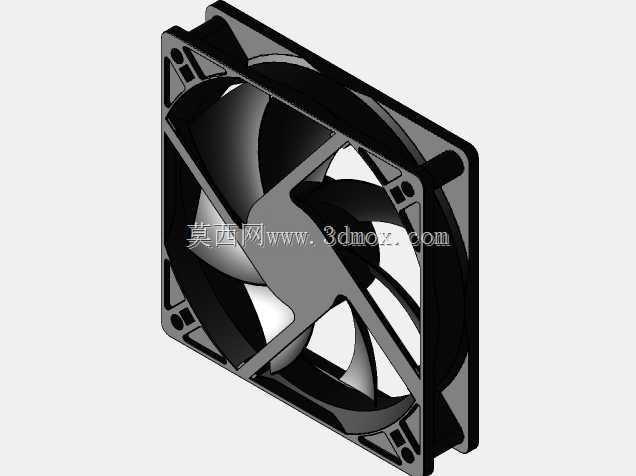

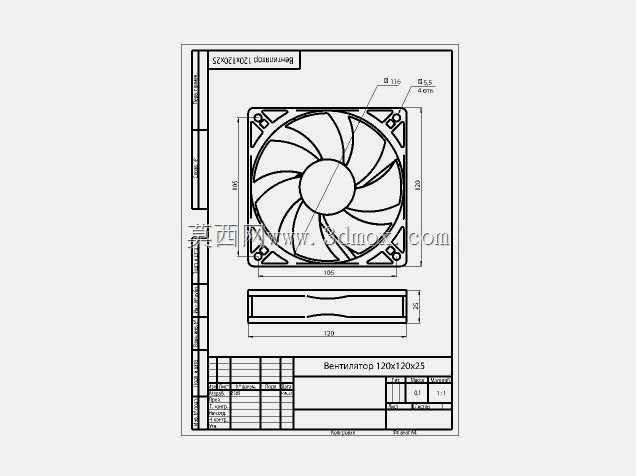

　　在桌面级计算机硬件散热、工业控制柜风冷、小型电子设备主动散热场景中，120mm见方规格的轴流风扇是应用覆盖度最广的风冷执行部件，这类部件的三维结构建模需要兼顾安装适配性、气动效率、结构强度三个核心维度，不能仅做外观曲面的堆砌。从安装边界来看，这款风扇的外框为标准正方形结构，边长120mm，整体轴向厚度25mm，是行业内通用的12025风扇安装尺寸，外框四个角预留的安装孔位完全匹配标准机箱风扇位、冷排固定位、机柜通风孔位的孔距要求，安装孔采用沉台设计，可适配常规自攻螺丝与减震胶钉两种固定方式，避免安装后螺丝突出干涉周边硬件。外框的结构设计上，四个边角做了三角加强筋结构，连接外框侧边与角部安装位，既可以降低塑料注塑成型后的冷却形变，

　　也能在安装锁紧时提升角部结构强度，避免螺丝锁紧力过大导致外框开裂；外框的内圈与扇叶外缘预留了均匀的转动间隙，既避免扇叶转动时蹭到外框产生异响，也不会因为间隙过大导致气流从边缘旁通损失风压。扇叶部分采用七片大曲率后倾式叶片设计，叶片的入风侧做了导圆处理，出风侧边缘做了薄化切边，这种设计可以在相同转速下降低叶片切割气流产生的紊流噪音，同时提升轴向送风的风压，叶片与中心轮毂的连接位置做了圆弧过渡，避免应力集中在长期转动后出现叶片根部断裂的问题；中心轮毂为圆形封闭结构，内部预留了电机安装腔体，可适配标准尺寸的直流无刷电机，轮毂表面做了同心圆纹理处理，既可以提升注塑时的熔体流动均匀性，也能在视觉上弱化轮毂的厚重感。从实际使用的功能特性来看，

　　这类风扇主要承担定向气流输送的作用，通过扇叶转动带动空气沿轴向流动，将热源周边的热空气持续带出，形成稳定的空气循环通路，在电脑机箱中既可以作为进风风扇将外部冷空气吸入机箱内部，也可以作为出风风扇将内部硬件产生的热空气排出，还可以搭配水冷排、风冷散热器作为换热部件的强制风冷动力源；在工业场景中，这类尺寸的风扇也常被用于小型控制柜、嵌入式设备的通风散热，适配12V、24V等多种直流供电规格。建模过程中需要重点关注几个结构细节：一是外框的安装孔位公差，孔位的位置度偏差需要控制在0.2mm以内，否则会出现安装时螺丝无法对齐孔位的问题；二是扇叶的曲面连续性，叶片曲面需要保证G2连续，避免曲面出现折角导致气流在叶片表面产生分离，

　　降低送风效率同时提升运转噪音；三是整体的动平衡考量，扇叶的重量分布需要沿中心轴对称，轮毂的同轴度需要控制在合理范围内，避免高速转动时产生偏心振动。外框的侧边做了微倒角处理，既可以避免安装时锋利边缘划伤操作人员，也能在多风扇并排安装时减少相邻风扇之间的气流干涉。扇叶的倾角从根部到外缘做了渐变设计，根部倾角更大以适配轮毂位置较低的线速度，外缘倾角更小以匹配外缘较高的线速度，让整个叶片不同半径位置的气流推动效率保持一致，避免局部气流紊乱。这类结构的三维建模完成后，可直接用于散热系统的气流仿真模拟，也可用于结构装配干涉检查，提前验证风扇安装后与周边硬件、结构件的间隙是否合理，避免实际组装时出现空间冲突。
