直角PCB安装RJ11通讯连接器插座结构

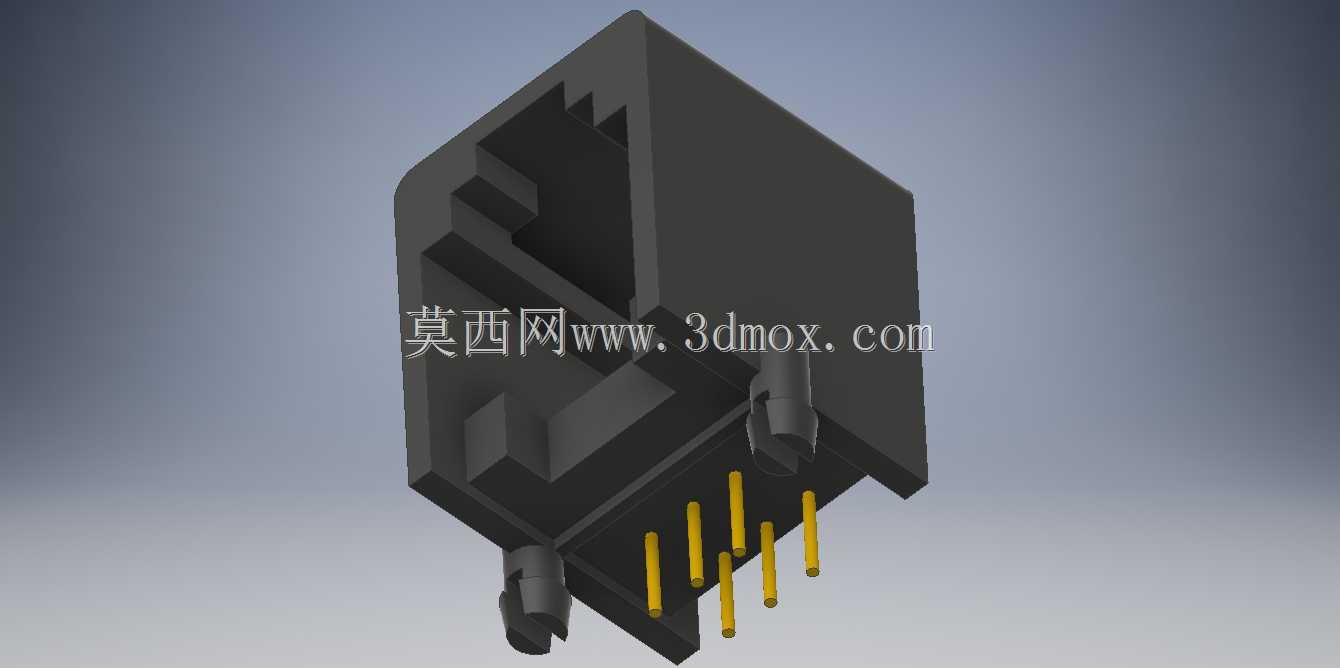

　　在通讯终端、小型工控采集板、嵌入式通讯模块的PCB布局中，板载RJ类连接器的选型直接决定整机接口的装配兼容性与长期插拔可靠性，这款直角安装的RJ11插座，是针对板侧卧式出线场景设计的接插件结构，日常多用于电话接口、低速串口通讯、小型传感信号传输的板载连接工位。从实际装配场景来看，这类直角出线的插座主要适配设备外壳侧置接口的布局需求，避免直插式插座出线后线缆垂直于PCB板面占用过多壳内空间，尤其在薄型壳体的通讯终端、壁挂式采集模块、桌面型小型通讯设备中，直角结构能让线缆顺着PCB板面方向引出，大幅压缩接口区域的竖向空间占用，减少壳内走线的弯折半径，避免线缆长期处于大角度弯折状态导致的线芯断裂问题。这款模型做了简化结构处理，

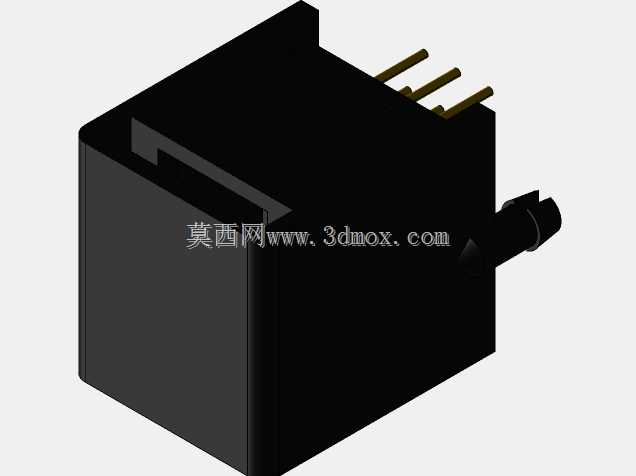

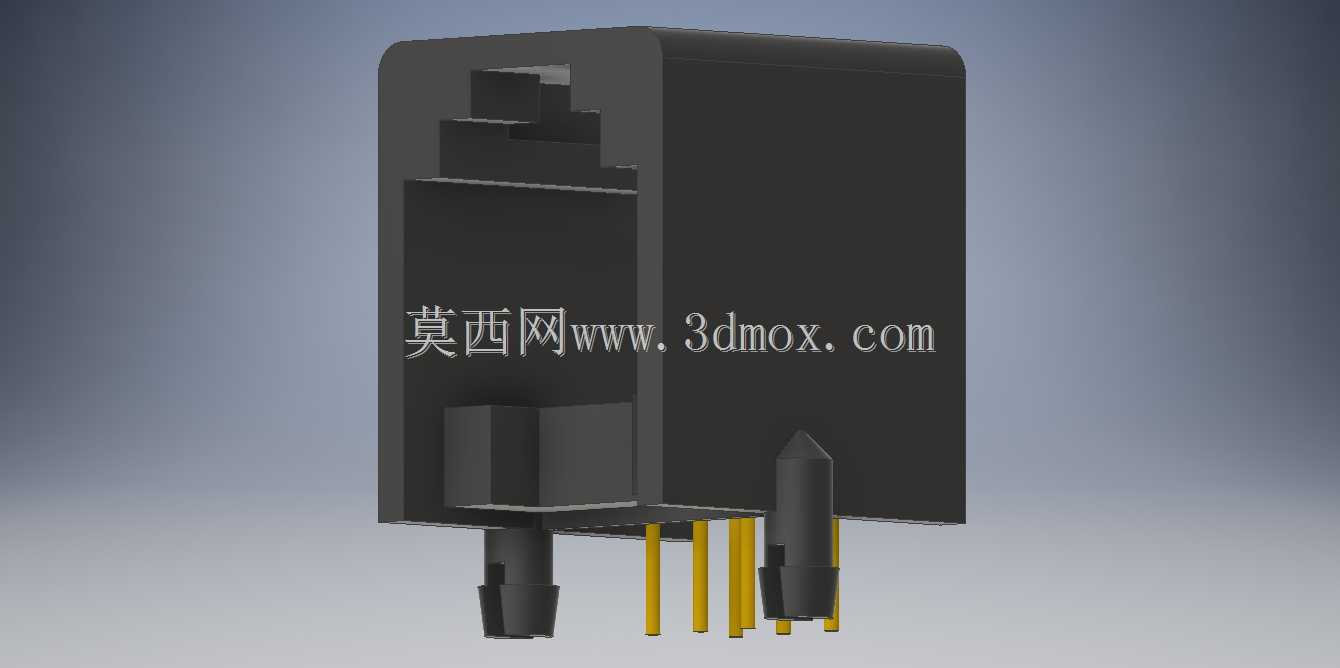

　　省略了内部接触弹片的精细结构，核心还原了外部装配尺寸与安装边界，对于PCB布局工程师、设备结构工程师来说，已经完全满足布局干涉检查、外壳开孔对位、安装脚位匹配的设计需求，毕竟在整机设计阶段，接插件内部的弹片结构不会影响周边结构的布局校验，反而过于精细的内部特征会增加整机装配模型的运算负载，拖慢结构校验的效率。从设计逻辑上看，这款插座的定位柱与插针长度做了精准的尺寸还原，两个塑料定位柱分布在插座主体的下方两侧，对应PCB上的两个定位安装孔，插装时定位柱先卡入PCB孔位完成预定位，避免波峰焊过程中插座出现偏移歪斜，保证金属插针能准确对应PCB焊盘，不会出现连锡、虚焊的问题。金属插针采用直插式设计，插针伸出长度匹配常规1.

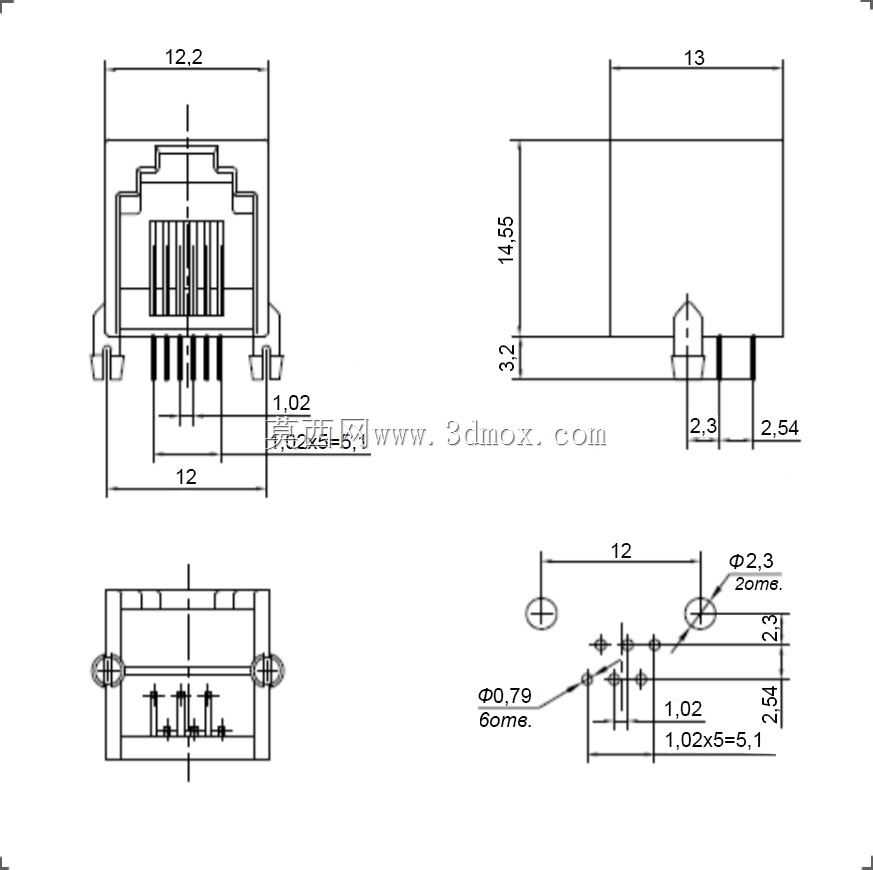

　　6mm板厚的PCB焊接需求，插针间距符合RJ11接插件的标准引脚定义间距，工程师在做PCB封装设计时可以直接匹配该尺寸，无需额外调整焊盘位置。插座主体的外壳尺寸做了全尺寸验证，接口端的插拔导向槽深度、插口宽度完全匹配标准RJ11水晶头的插入尺寸，不会出现水晶头插不到位或者插拔卡滞的问题，外壳的壁厚、加强筋位置也做了还原，结构工程师在设计设备外壳的接口开孔时，可以直接参考该模型的外轮廓尺寸做让位设计，预留合适的装配间隙，避免外壳与插座本体出现干涉，同时保证接口处的外观缝隙均匀。在实际选型应用中，这类RJ11直角插座常替代直插式插座用在内部空间局促的设备中，比如部分小型门禁控制器、老式拨号终端、工业现场的小型信号采集模块，

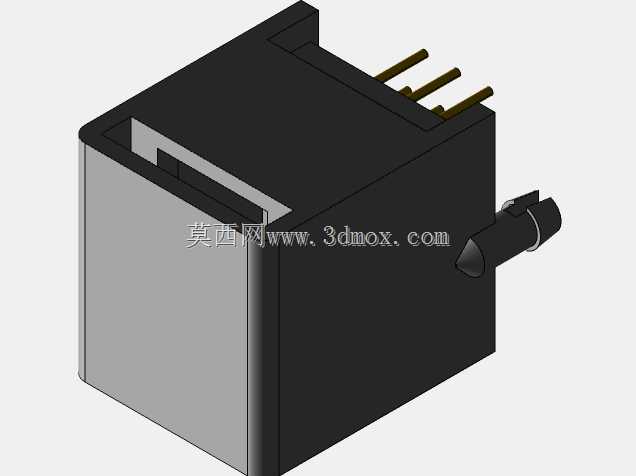

　　这类设备的PCB往往距离外壳侧壁很近，直插式插座需要让线缆垂直拐90度才能顺着壳内走线，不仅占用空间，还容易在装配时被其他元器件挤压线缆，而直角插座的出线方向天然平行于PCB，线缆可以直接顺着侧壁走线槽布置，装配效率更高，长期使用的线缆损耗也更小。做三维建模的时候，这类接插件的建模核心是抓准安装基准面，一般以插座与PCB贴合的底面作为Z向基准，以两个定位柱的中心连线作为X向定位基准，插针的中心位置要严格对应封装坐标，接口端面的位置要匹配外壳开孔的坐标，保证装配后水晶头能顺利从外壳开孔插入，不会出现插口被外壳挡住的问题。另外要注意的是，这类插座的本体上方有凸起的卡扣让位结构，建模时不能忽略这个凸起的高度，否则在做上层PCB或者壳体结构的干涉检查时，会误以为该区域有足够空间，实际装配后出现顶壳的问题。模型还原的塑料本体的拔模角度也符合实际注塑件的工艺特征，插针的圆柱直径、定位柱的锥度都做了写实还原，能满足装配公差校验的需求，工程师在做虚拟装配时，可以模拟插座插装到PCB的全过程，检查定位柱与PCB孔的配合间隙、插针与焊盘的对中情况、插座本体与周边元器件的安全距离，提前发现布局上的问题，减少打样后的修改次数。
