小型装载机配套弧形旋转推雪铲结构设计

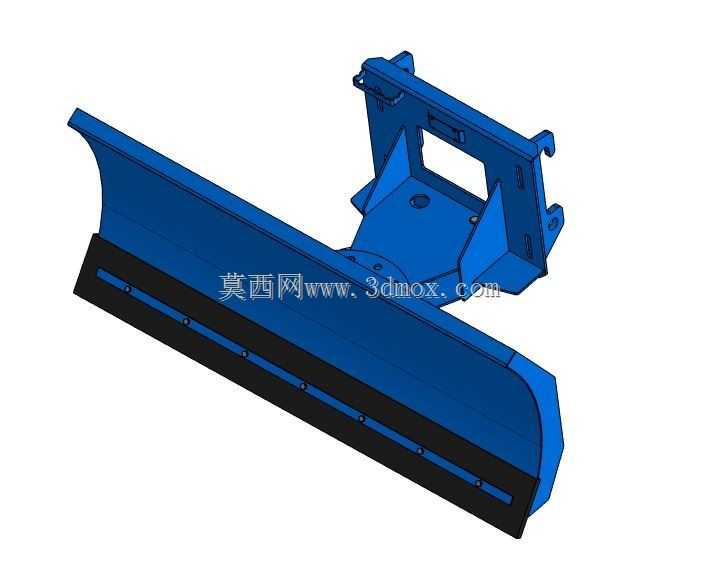

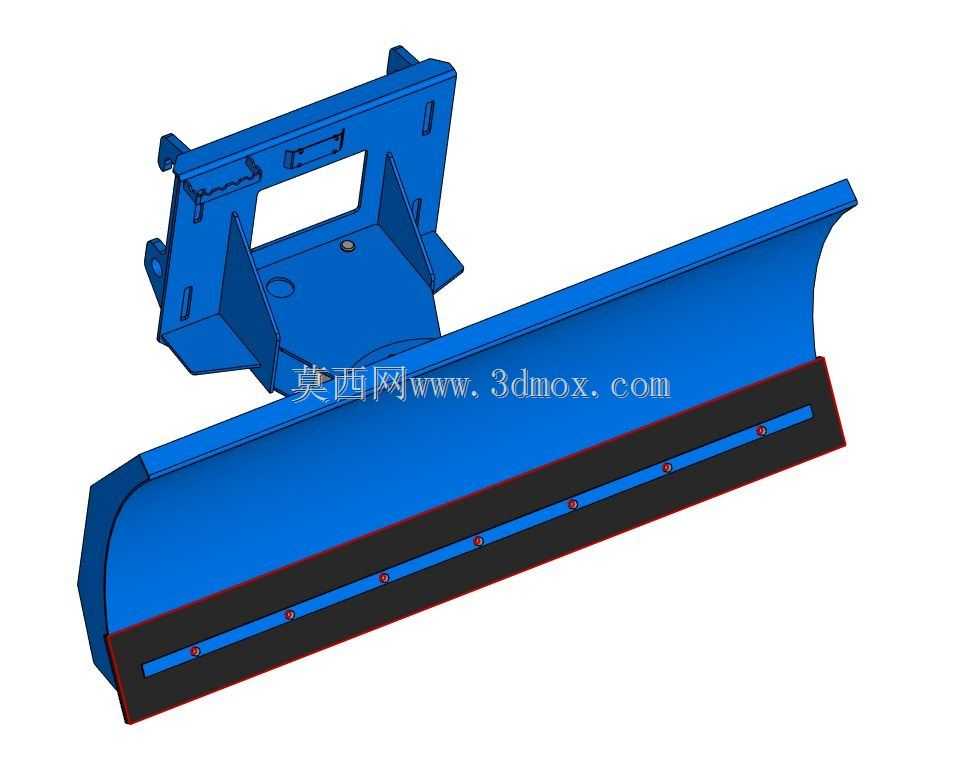

　　这款配套小型滑移装载机使用的旋转推铲作业装置，核心功能是在冬季道路除雪、厂区物料平整、散料归集作业中替代人工完成大面幅的推移作业，相比固定式推铲，其旋转铰接结构可实现铲刀角度的左右偏转，适配不同作业场景下的物料导向需求，比如在道路除雪作业时调整偏转角度可将积雪直接推至道路侧边，无需反复往返作业，大幅提升窄幅路段的除雪效率。从结构设计逻辑来看，整个装置分为挂载连接支架、旋转铰接座、弧形铲体、耐磨铲边四个核心部分，挂载支架采用快换接口结构，可直接适配多数小型装载机的标准快换挂接位，无需额外改装连接结构，挂接位的锁止孔位与挂接板间距严格匹配通用小型装载机的安装边界，挂接后整机前悬长度控制在合理范围内，避免作业时出现翘头失稳的问题。

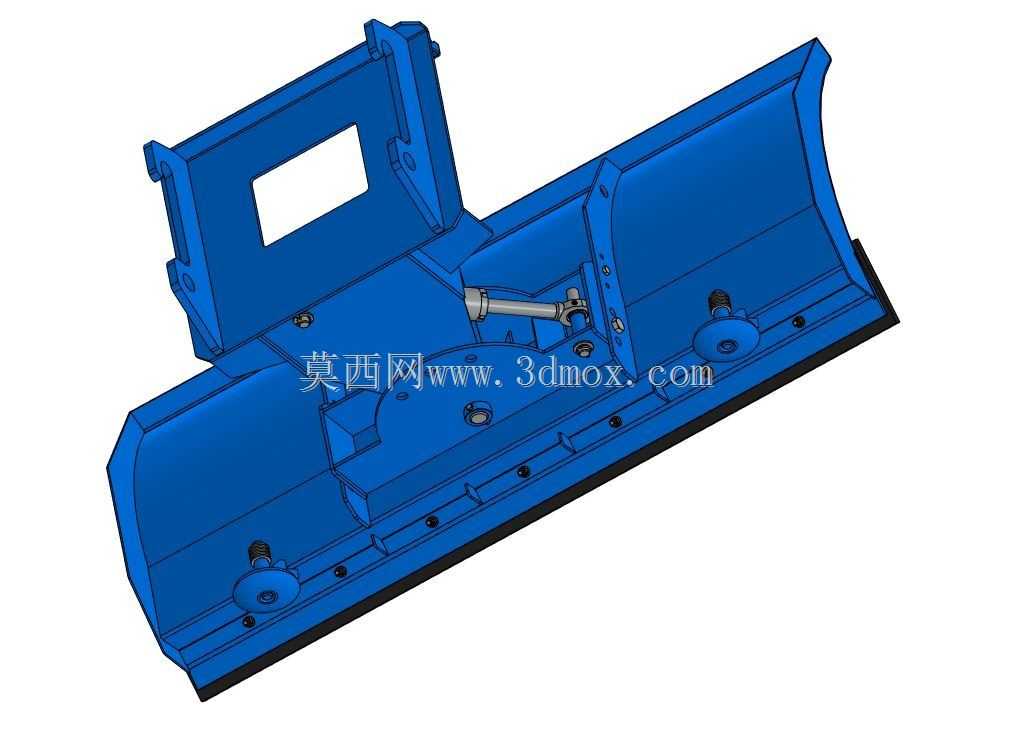

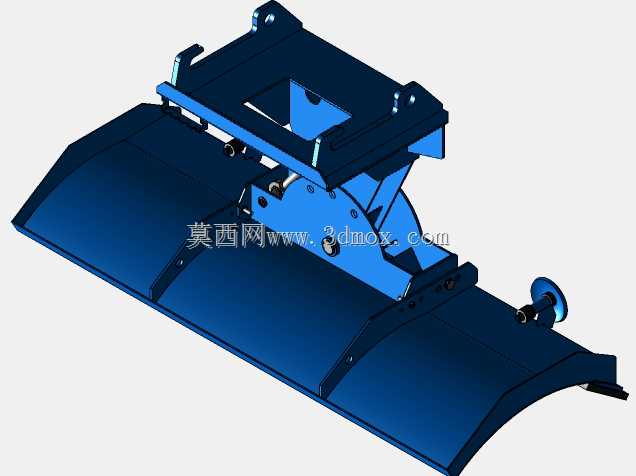

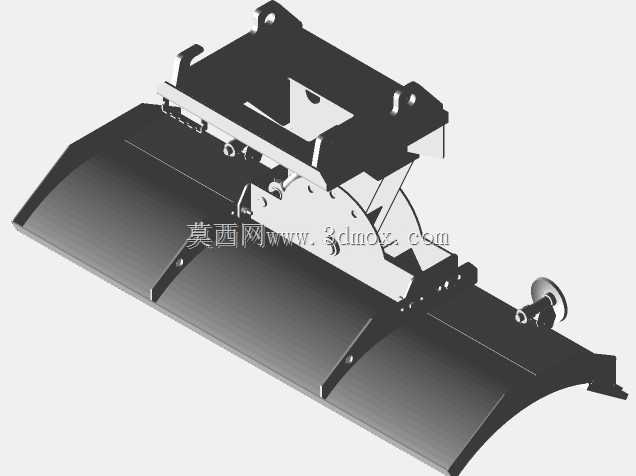

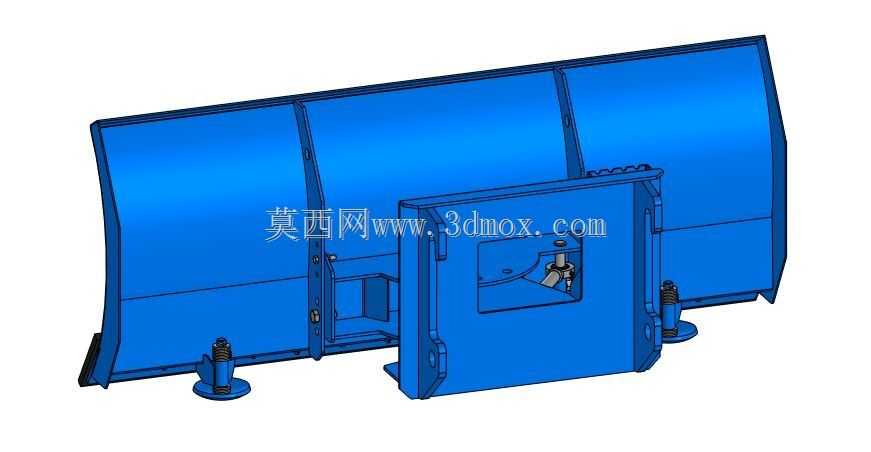

　　旋转铰接座位于铲体背部中心位置，内置回转支撑结构，可实现铲体左右各30度范围内的角度调整，铰接座两侧设置有加强筋板，直接延伸至铲体背部的上下沿，将作业时铲刃受到的冲击力均匀分散到整个铲体背部，避免局部应力集中导致的铲板变形。弧形铲体采用曲面滚压成型结构，曲面弧度经过作业受力优化，在推集散料或积雪时，物料会沿曲面自然抬升并向偏转侧滑移，不会在铲面堆积增加行进阻力，铲体底部采用可更换的耐磨钢铲边，通过沉头螺栓与铲体主体连接，当铲边磨损到极限位置时可直接拆卸更换，无需整体更换铲体，降低后期使用维护成本。在安装边界设计上，整个装置的宽度适配1.5吨级小型装载机的作业幅宽，作业时铲刃最低点与地面的贴合间隙控制在5mm以内，

　　既保证可以彻底刮除地面附着的积雪或薄冰，又不会因为间隙过小导致铲刃与硬路面过度摩擦加速磨损。铲体背部的支架高度经过匹配计算，挂接后铲体的旋转中心与装载机快换架的铰点高度保持一致，在装载机动臂举升过程中铲体角度不会出现异常干涉，可实现举升卸料、高位推平作业的动作需求。实际作业场景中，这款旋转推铲除了冬季除雪使用外，更换不同材质的铲边后还可用于工地散沙归集、厂区煤渣清理、牧场垫料平整等多种作业场景，旋转结构的设计让作业时无需频繁调整整机行进方向，仅通过液压控制铲体偏转角度即可完成物料的导向推移，在狭窄厂区、社区道路、人行道等大型除雪设备无法进入的区域，配套小型装载机使用的灵活性优势十分明显。结构建模过程中，所有板件的折弯圆角、焊接坡口、

　　螺栓过孔尺寸都按照实际加工工艺要求设置，铰接位置的轴套配合间隙预留了润滑脂存储空间，可保证在低温多尘的作业环境下旋转动作依然顺畅，不会出现卡滞问题。铲体两侧的挡边采用向内微收的角度设计，在推集粉状或颗粒状物料时可减少物料从铲体两侧漏出，提升单次推运的作业量，背部的加强筋采用交错布置方式，在保证整体结构强度的前提下尽可能降低装置自重，减少装载机的前端负载，提升整机的作业稳定性。
