带快装夹扣扁口导流喷嘴结构

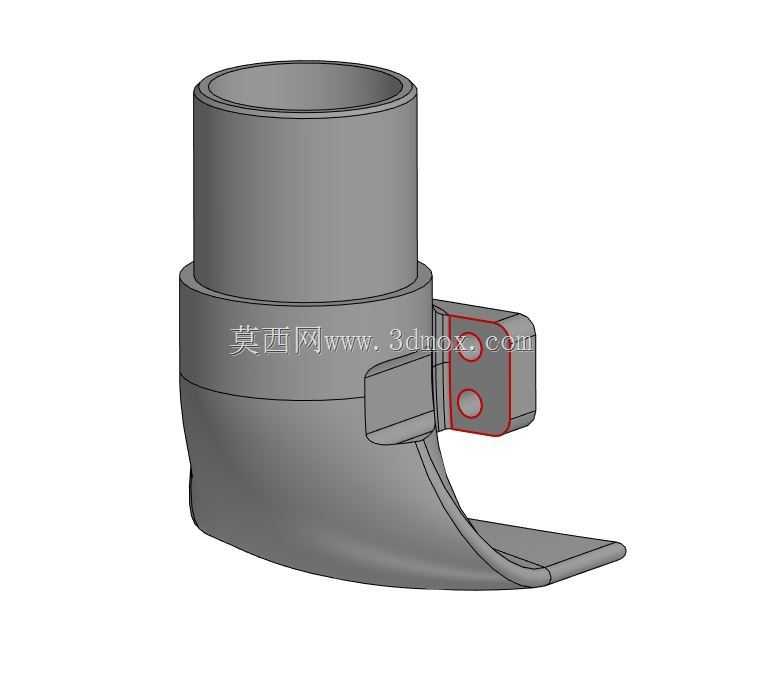

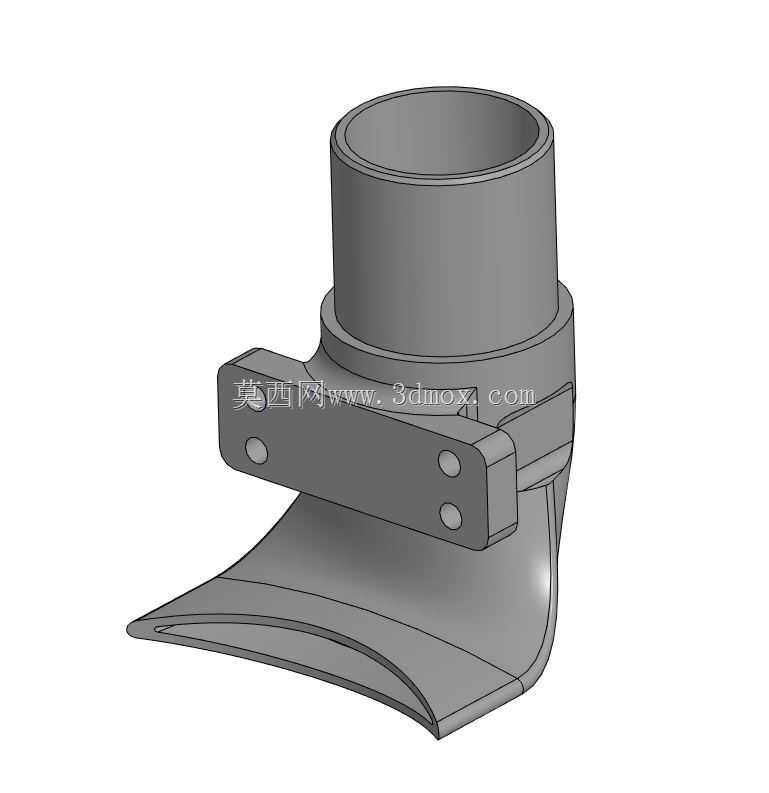

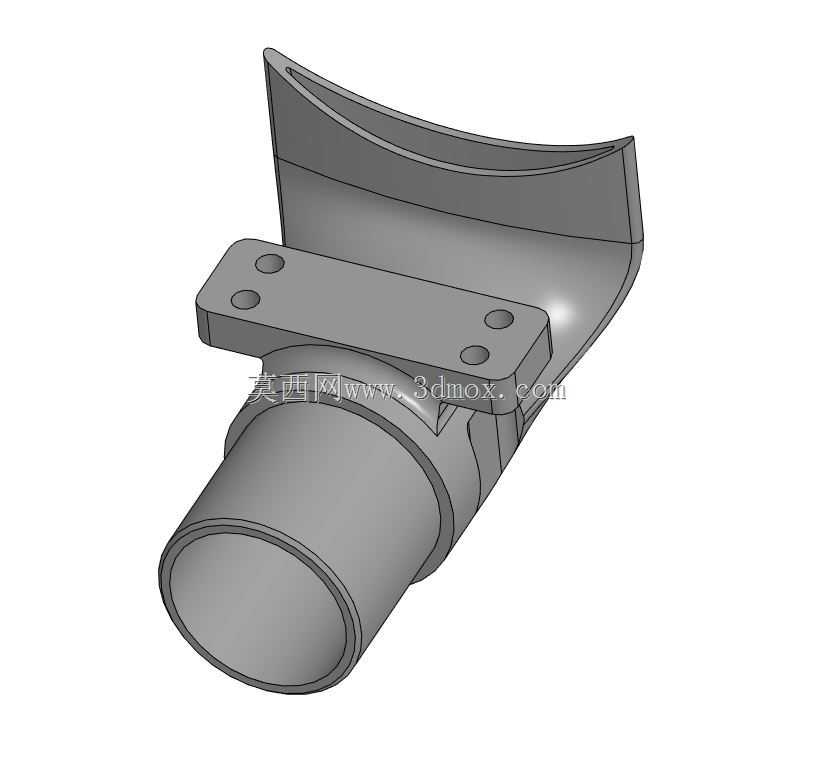

　　这款扁口导流管口部件，主要适配各类需要定向流体导出的作业场景，不管是工业除尘的定向吹风、生产线工件表面的吹扫清理，还是3D打印过程中的冷却气流导向、小型喷涂设备的出料导流，都能通过自身结构实现稳定的流体输出效果。从结构设计来看，上部采用标准圆柱承插接口，接口外壁做了微凸的定位环带，安装时可以直接套入对应外径的输送管路，配合外侧的快装夹扣结构，不需要额外做螺纹攻丝或者法兰焊接，扳动夹扣的压杆就能完成锁紧固定，夹扣上预留的两个通孔可以穿装固定销或者锁紧螺丝，避免设备运行过程中受流体反冲力出现松脱移位，这种安装结构在需要频繁更换喷嘴的工位上优势明显，拆装全程不需要专用工具，单人十秒内就能完成更换调整。下部的扁口导流段做了平滑的曲面过渡，

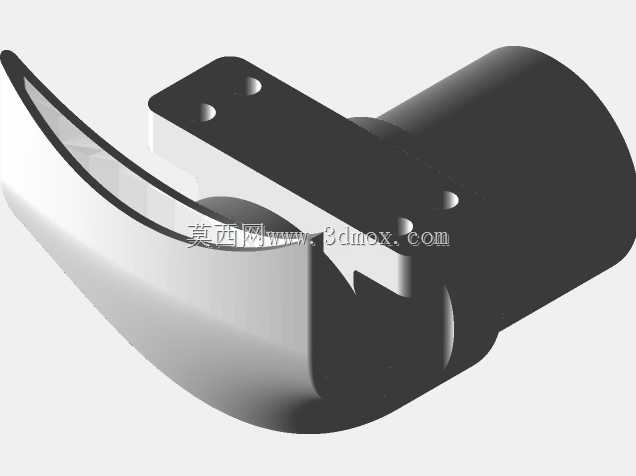

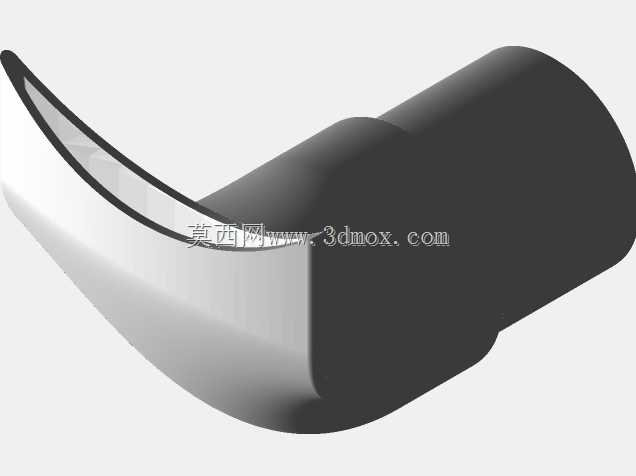

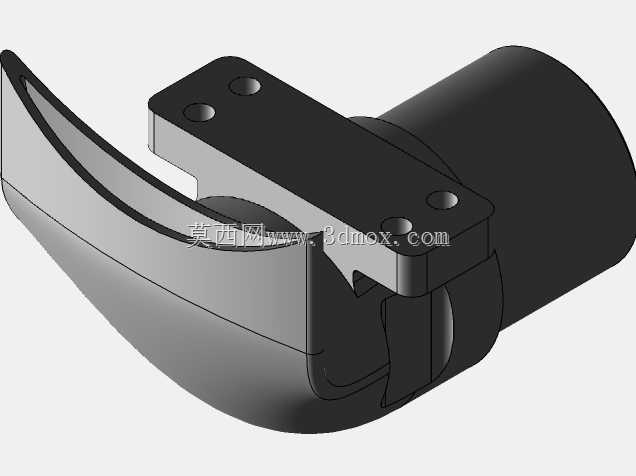

　　从圆柱接口的圆形过流截面，逐步收窄过渡到扁平的鸭嘴形出口，整个流道内壁没有直角拐点，流体经过时不会产生明显的紊流涡流，出口处的流体可以形成均匀的扇形面，覆盖宽度可以根据出口的扁口尺寸做对应调整，相比普通圆形喷嘴，同等流量下扁口结构的吹扫覆盖范围提升三倍以上，而且边缘的流体流速衰减更慢，作业时不需要频繁调整喷嘴位置就能覆盖整条作业带。设计过程中重点考虑了安装边界的适配性，上部圆柱接口的外径公差控制在h7级别，和常规PVC、金属输气管路的配合间隙保持在0.1mm以内，夹扣的开合角度做了15度的冗余设计，即使管路外壁存在轻微的尺寸偏差或者磨损痕迹，夹扣也能正常锁紧密封，不会出现漏风漏液的问题。夹扣和主体的连接部位做了局部加厚处理，

　　壁厚比主体流道部分厚2mm，避免反复扳动夹扣时出现应力断裂，整个部件的外形轮廓没有尖锐棱角，所有转角都做了R2以上的圆角处理，安装调试过程中不会划伤操作人员的手套或者皮肤。实际使用时，这款喷嘴可以根据作业需求调整安装角度，夹扣的锁紧结构允许在管路周向360度旋转调整扁口的朝向，调整到合适角度后扳下压杆就能锁死位置，不需要额外做定位标记。针对3D打印场景的使用需求，扁口出口的边缘做了0.5mm的薄壁处理，喷出的冷却气流可以更贴近打印件的表层，不会因为气流发散导致打印件出现翘边变形，流道内部的表面粗糙度控制在Ra1.6以下，流体经过时的阻力损失比普通粗加工喷嘴低15%左右，同等气源压力下出口流速更高，冷却或者吹扫的效果更好。

　　如果用于液体导流场景，比如小型涂装设备的涂料出口，平滑的流道内壁不会残留涂料结块，长时间使用也不会出现出口堵塞的问题，日常维护只需要用压缩空气从出口反向吹扫就能清理内部残留的介质，不需要拆解整个部件。整体结构没有易损的小零件，夹扣的铰接部位采用一体成型的连接轴，没有额外加装销轴之类的分离零件，长时间反复开合也不会出现零件脱落丢失的问题，适合在流水线、户外作业设备这类维护条件有限的场景下长期使用。
