9-10吨级振动压路机振动轮内部结构设计

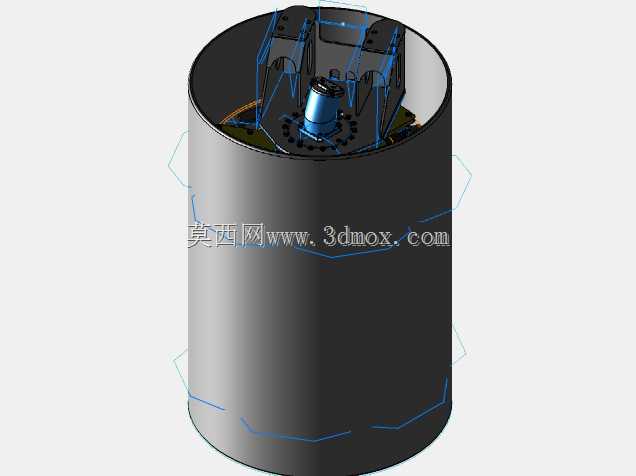

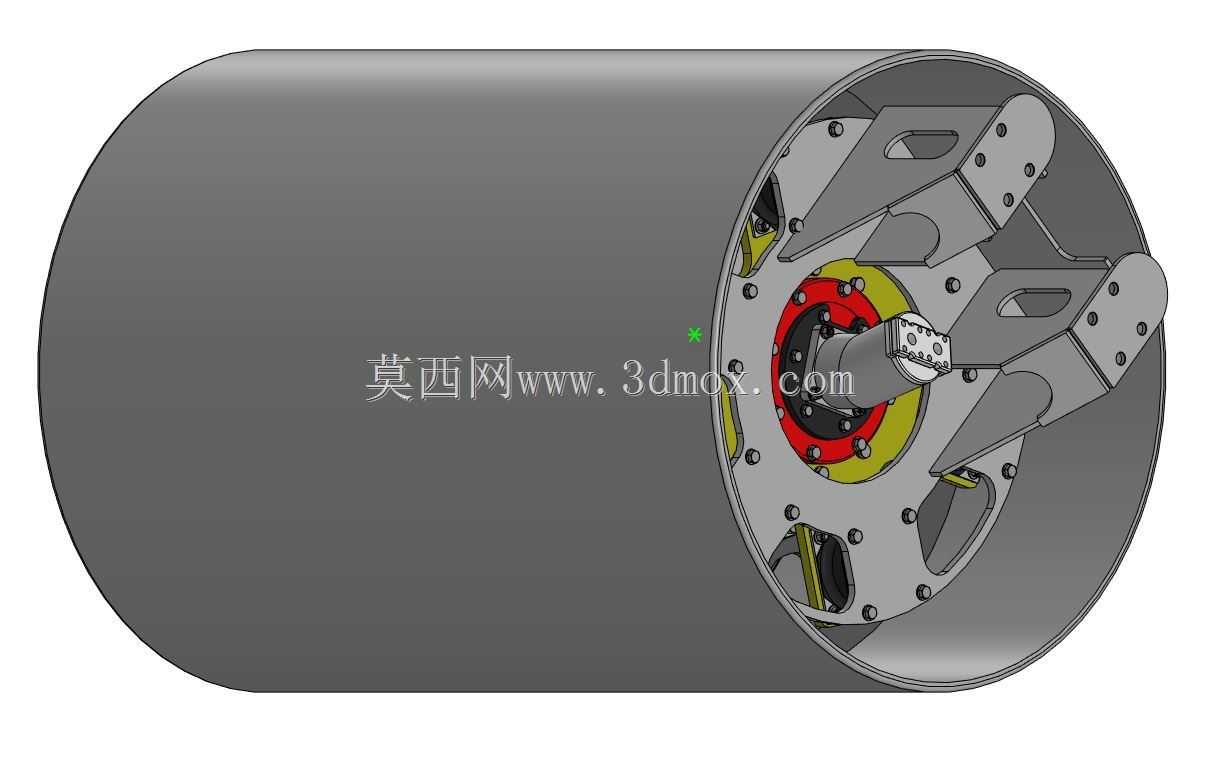

　　在道路施工与场地压实作业场景中，9-10吨级振动压路机是衔接轻型压实设备与重型压实设备的核心机型，既能够完成市政道路基层、沥青面层的初压与复压作业，也可适配小型厂区、园区道路的全流程压实工序，不会因吨位过大对地下管线、薄铺层结构造成压损，也不会因激振力不足导致压实度达不到工程验收标准。本次呈现的结构核心为压路机的振动轮总成，作为整机实现振动压实功能的核心执行部件，其内部结构的合理性直接决定压实均匀性、设备运行可靠性与长期作业寿命。

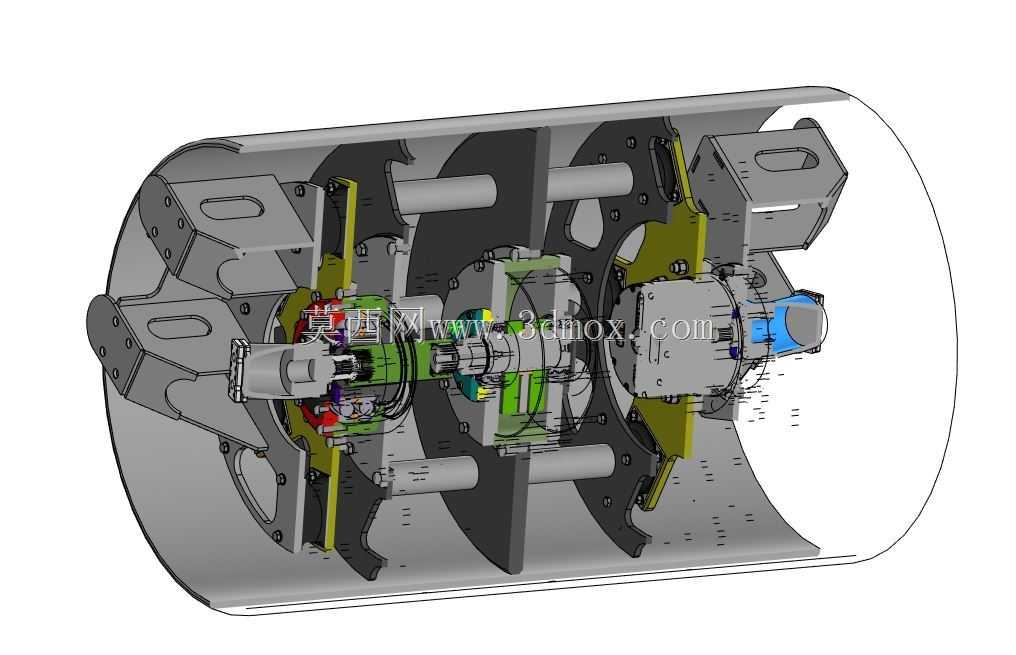

　　从结构设计逻辑来看，该振动轮采用了简化集成式的振动模块布局，将激振器组件偏心布置在轮体内部的支撑法兰上，区别于传统分体式振动室的结构，这种布局省去了额外的独立振动室壳体，将激振器的安装基准直接集成在轮体端盖的支撑结构上，既减少了零部件数量，也缩短了激振力从偏心块到轮体外圈的传递路径，能够降低力传递过程中的损耗，让激振力更直接地作用于被压实的路面材料。激振器的安装位置经过匹配性调校，偏心块旋转产生的激振力合力方向始终垂直于地面，避免水平方向分力过大导致轮体出现横向窜动，减少作业过程中轮体对已压实路面的剪切破坏，尤其在沥青面层压实作业中，能够有效降低路面出现推移、裂纹的概率。

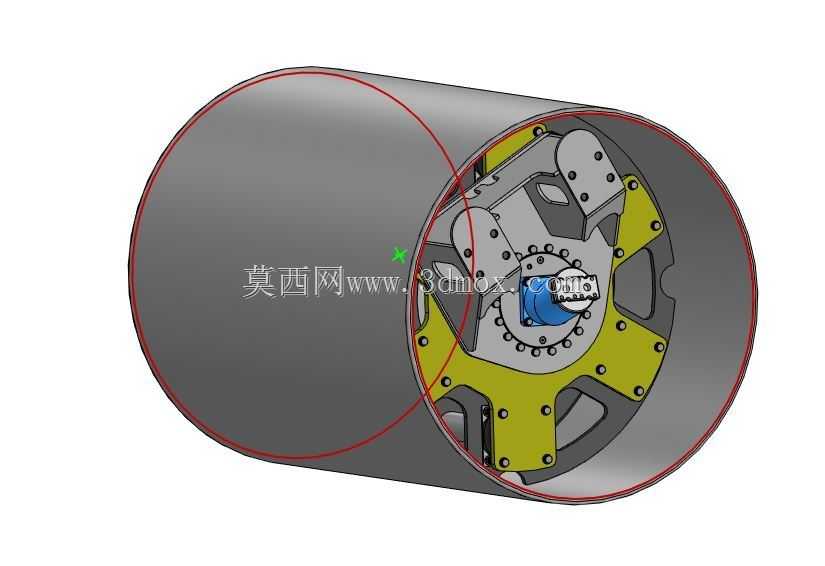

　　振动轮的轮体采用厚壁卷焊圆筒结构，外圈为光滑的压实工作面，内壁设置有环形加强筋与径向支撑肋板，既保证轮体在高频振动下的结构刚度，避免长期受交变载荷出现筒体变形，也能平衡轮体自身重量，让轮体沿轴向的质量分布均匀，避免作业过程中出现一端压实度高、一端压实度不足的问题。端盖支撑结构采用多螺栓组连接的法兰结构，将激振器的轴承座、行走驱动连接位集成在同一块端盖板上，安装时可先将激振器组件、轴承、密封件预装在端盖上，再整体装入轮体完成螺栓紧固，大幅提升装配效率，也便于后期维护时快速拆解检修激振器组件，无需将整个轮体从机架上完全拆下即可完成易损件更换。

　　激振器的偏心组件采用可调式偏心块结构，可通过调整固定偏心块与活动偏心块的相对角度，实现不同振幅档位的切换，适配不同铺层厚度、不同材料的压实需求：当压实厚层水稳基层时，可切换至大振幅高激振力档位，让振动力传递到铺层底部，保证深层压实度；当压实薄层沥青面层时，切换至小振幅档位，避免过大振动力击碎骨料、破坏面层平整度。该结构的激振频率可适配45Hz与55Hz两档常用工作频率，与行业内主流同吨位机型的作业参数匹配，能够直接对接现有施工工艺体系，施工人员无需重新摸索参数匹配逻辑即可上手操作。

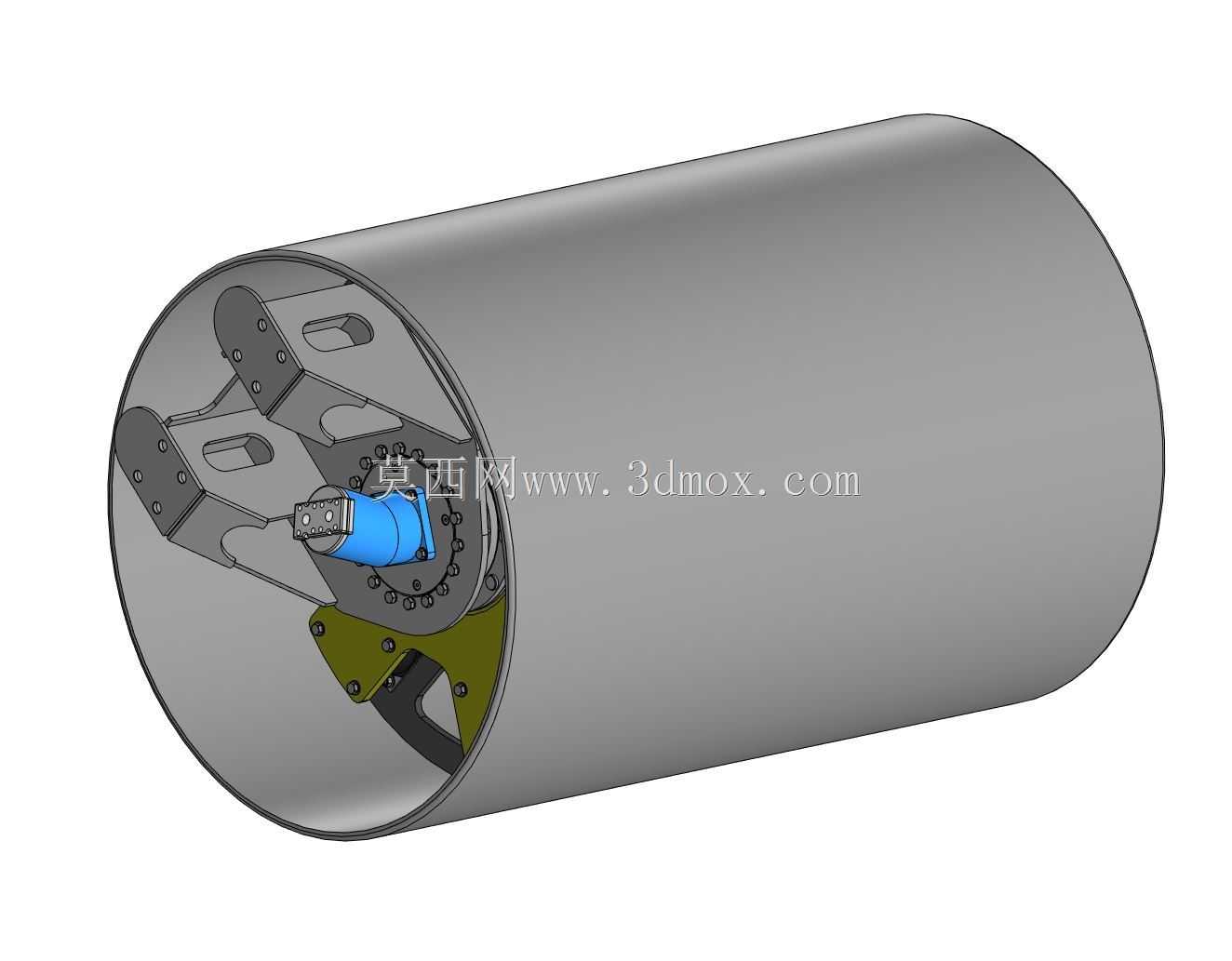

　　从安装边界来看，该振动轮的两侧连接法兰预留了与行走减速机、振动马达的标准安装接口，安装孔位尺寸、轴伸配合公差均符合行业通用规范，可直接适配同吨位级压路机的机架安装位，无需对机架结构做额外改造即可完成替换。轮体的轴向宽度、外径尺寸均匹配9-10吨级压路机的整机配重设计，轮体自身重量与激振力的比值经过调校，静线压力与动线压力均满足市政道路、公路基层压实的规范要求，既不会因静压力过大导致铺层出现过压松散，也不会因压力不足导致压实度不达标。内部的轴承选型采用大载荷调心滚子轴承，能够承受激振器工作时产生的径向交变载荷与少量轴向窜动力，密封结构采用多层组合式油封，可阻挡施工过程中的泥沙、粉尘进入轴承腔，同时防止腔体内的润滑脂泄漏，延长轴承的维护周期。

　　在实际作业过程中，这种集成式振动模块的结构还能降低轮体的整体转动惯量，让压路机在起步、换向时更加平顺，减少轮体打滑对路面造成的推痕，尤其在沥青路面温度较高的初压阶段，能够有效提升路面的成型平整度。激振器的润滑采用齿轮飞溅润滑方式，无需额外设置复杂的强制润滑管路，依靠偏心块旋转时带动润滑油在腔体内飞溅，即可覆盖所有轴承与齿轮啮合面，结构简单可靠，降低了润滑系统故障的概率。轮体内部的支撑筋板同时起到润滑油导流的作用，能够将飞溅的润滑油引导至轴承位置，保证高速运转时轴承始终处于良好润滑状态，避免出现干磨烧损的问题。
