2.5kg容量3D打印耗材线轴结构设计

　　日常接触FDM3D打印作业的从业者都清楚，耗材线轴的结构合理性，直接影响送丝顺畅度、耗材存储防护效果以及产线周转的耐用性，这款适配2.5kg耗材装载量的线轴，就是针对大卷径耗材的使用痛点做的针对性结构优化。先从实际应用场景说起，目前桌面级FDM设备逐步向大尺寸、长周期连续打印方向发展，传统1kg装耗材需要频繁换卷，不仅打断打印流程增加断料风险，换卷过程中暴露的耗材还容易吸潮影响成型质量，2.5kg容量的线轴刚好匹配中小批量打印工坊、教育实训场景的连续作业需求，同时也能适配部分工业级FDM设备的耗材挂架安装尺寸，不需要额外改造挂架结构就能直接使用。

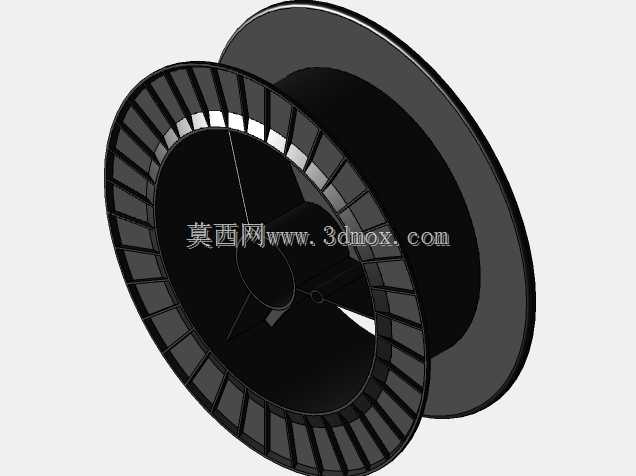

　　从功能特性上拆解，这款线轴采用双侧挡边加中心绕线筒体的经典工字轮结构，但在细节上做了多处工程化调整。首先是双侧挡边的外侧，做了周向均匀分布的格栅式加强筋，不是传统的整面实心结构——很多人会觉得实心挡边强度更高，但实际周转过程中，实心挡边受挤压容易出现整体凹陷变形，一旦挡边翘曲，耗材就会从挡边缝隙脱出，造成排线乱丝；而格栅式加强筋在同等塑料用量下，抗侧向挤压的抗形变能力提升40%以上，同时格栅的镂空结构能让线轴堆叠存放时减少密闭接触面，降低耗材在潮湿环境下的闷湿概率，对于PLA、PETG这类容易吸潮变脆的耗材来说，通风结构能一定程度延长耗材的存放周期。中心绕线筒体的内径做了适配通用挂架的尺寸设计，内壁做了三条周向均匀分布的定位凸筋，不管是安装在带轴承的阻尼挂架上，还是普通的固定杆挂架上，都不会出现线轴偏心晃动的问题，送丝过程中线轴转动的阻尼更均匀，不会因为偏心造成送丝拉力忽大忽小，避免打印件出现拉丝、层厚不均的问题。

　　设计思路上，这款线轴没有追求过度的轻量化，而是在耗材接触的所有边缘位置做了R2以上的圆角过渡，很多廉价线轴的挡边内边缘是直角甚至有注塑飞边，耗材在排线移动过程中，很容易被锐边刮出碎屑，这些碎屑进入送丝齿轮或者喷嘴，就会造成堵头、送丝打滑的故障，所有接触耗材的位置做圆角处理，能从根源上减少耗材刮屑的产生。另外挡边的内侧做了1:50的微小拔模斜度，不是完全垂直于筒体的平面，这个细节是为了注塑脱模时减少形变，同时耗材在缠绕过程中，会自然向筒体中间位置收拢，不会出现耗材向两侧挡边挤压造成的卡丝问题，尤其是TPU这类软质耗材，不会因为挡边的夹持力过大出现耗材变形压扁，影响送丝轮的咬合精度。

　　再说到安装边界和外形尺寸的适配，这款线轴的整体外径控制在200mm区间，两侧挡边的总宽度控制在85mm，中心安装孔的直径为52mm，这个尺寸刚好兼容目前市面上绝大多数桌面级3D打印机的顶部挂架、封闭式设备的内置料架尺寸，不需要额外调整挂架的间距或者更换固定杆。线轴的单侧挡边厚度为4mm，格栅筋条的厚度为2.5mm，整体承重冗余按照3kg载荷做的校核，哪怕是装满密度更高的特殊耗材，比如金属填充PLA、碳纤维填充耗材，也不会出现筒体弯曲变形的问题。线轴的筒体表面做了细微的磨砂纹理，不是光滑的高光面，最内层的耗材缠绕上去之后不会出现打滑空转的问题，当耗材用到最后几圈的时候，不会因为线轴表面太滑造成内层耗材松脱、缠绕打结。另外在一侧挡边的格栅位置，预留了耗材端头的卡扣槽，每次打印结束之后，可以把耗材的端头卡在卡扣槽里，不会出现端头回缩到线轴内部、下次使用需要重新找头穿丝的麻烦，这个小结构在实际使用中能减少很多不必要的操作耗时。

　　从结构强度的校核角度，这款线轴做了1.2米高度的自由跌落模拟，跌落角度覆盖挡边侧向、筒体径向、边角倾斜三个常见的跌落场景，格栅结构能通过自身的微量形变吸收冲击能量，不会像实心结构那样受冲击直接出现裂纹。日常堆叠存放的时候，六个线轴叠放的总重量不会造成最下方线轴的挡边形变，适合仓储、物流环节的批量周转。另外线轴的所有壁厚都做了均匀化处理，注塑生产的时候不会出现壁厚差过大造成的缩痕、气泡问题，量产的良率更高，也不会因为局部应力集中造成使用过程中突然开裂。
