FDplast1kg规格3D打印耗材卷轴结构

　　在桌面级FDM3D打印的日常生产作业流程里，耗材卷轴是极易被忽略却直接影响送料稳定性的核心配套部件，本次呈现的1kg装耗材卷轴结构，完全围绕PLA、ABS、PETG等常规1.75mm线径3D打印耗材的缠绕收纳、顺畅送料需求设计，适配绝大多数桌面级3D打印机的料架安装空间。从实际使用场景出发，这类卷轴需要同时满足耗材缠绕时的排线整齐度、转动时的低阻尼顺畅度、堆叠存储时的结构强度，以及耗材使用末端的防松脱要求，设计过程中需要平衡材料用量、结构刚性与转动惯量之间的矛盾，避免卷轴过重增加送料电机负载，或是结构偏软导致高速送料时盘面晃动引发的送料卡顿、断料问题。

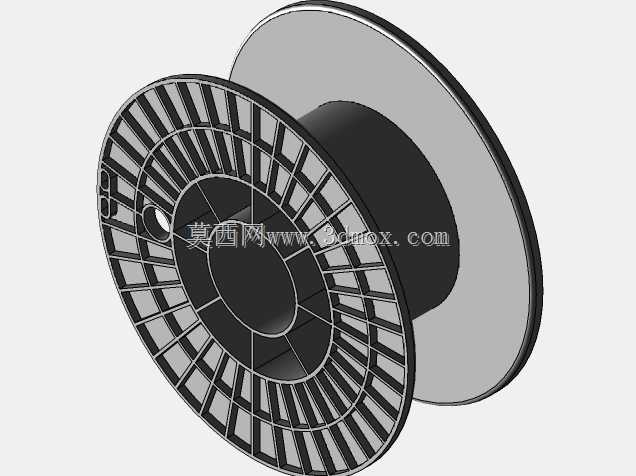

　　整体结构采用双侧挡边加中心卷筒的经典绕线盘布局，两侧挡边采用辐射状加强筋结构，筋条沿中心安装孔向外呈放射状均匀排布，这种设计并非单纯为了减重，而是在控制塑料原料用量的前提下，最大化提升挡边的抗侧向形变能力——当1kg耗材紧密缠绕在中心卷筒上时，会对两侧挡边产生持续的向外撑开的张力，尤其是耗材缠绕到最外层时，侧向张力会达到峰值，辐射筋的排布方向刚好与张力传导路径重合，能将受力均匀分散到整个挡边盘面，避免挡边受张力外扩导致的排线松垮、耗材卡入挡边与卷筒间隙的问题。中心卷筒的直径经过反复校核，既不会因为直径过小导致耗材缠绕弯曲半径过小产生不可逆的弯折记忆，影响后续送料时的线材挺直度，也不会因为直径过大导致整体卷轴外径超出常规打印机料架的容纳边界。

　　两侧挡边的外边缘做了小幅度的圆弧翻边处理，一方面是在人工搬运、更换耗材时避免锐边划伤操作人员，另一方面堆叠存储时，翻边结构能让上下叠放的卷轴形成稳定的定位配合，不会轻易滑移倾倒。中心安装孔的尺寸适配市面上绝大多数桌面3D打印机的料架轴径，孔壁做了轻微的拔模斜度，既可以适配固定轴式料架的自由转动，也能适配带轴承的滚动料架安装，安装后卷轴的径向跳动量控制在极小范围内，高速送料时不会出现偏心晃动的情况。在其中一侧挡边的内侧，设计了一个小型的卡扣式线槽，当耗材使用到末端或是需要临时固定线头时，可以将线材端头卡入线槽内，避免线头回弹松脱导致整卷耗材排线散乱，这个细节结构在实际换料操作中能大幅减少整理线材的时间，避免散乱线材出现打结、弯折报废的问题。

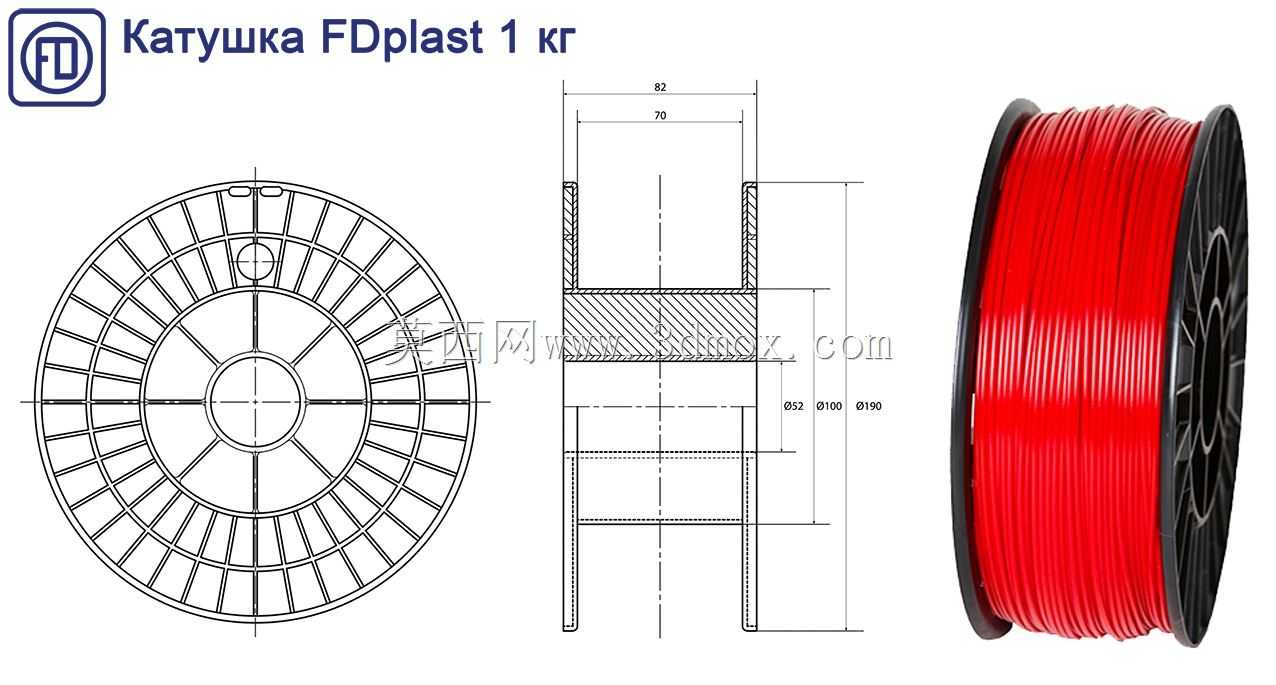

　　从安装边界尺寸来看，卷轴整体外径控制在常规料架的容纳范围内，两侧挡边的间距刚好匹配1kg耗材的缠绕宽度，不会出现耗材缠绕后超出挡边的情况，中心卷筒的长度与挡边间距保持一致，卷筒表面做了细微的磨砂纹理处理，增加与最内层耗材的摩擦力，避免最内层线材与卷筒之间出现打滑空转的情况。辐射筋之间的镂空区域除了减重作用外，还能直观观察内部耗材的剩余量，不需要拆下卷轴就能快速判断剩余耗材长度，方便提前准备换料，避免打印过程中耗材耗尽导致的打印中断。整个卷轴的结构设计完全围绕3D打印耗材的实际使用痛点优化，没有多余的装饰性结构，所有的几何特征都服务于结构强度、使用便利性与送料稳定性的需求，不管是用于耗材生产厂商的成品耗材缠绕包装，还是3D打印用户自行重绕分装耗材，都能稳定适配使用场景，不会出现结构失效导致的耗材浪费或是打印故障。
