苏农MF50152VX涡轮鼓风散热部件结构设计

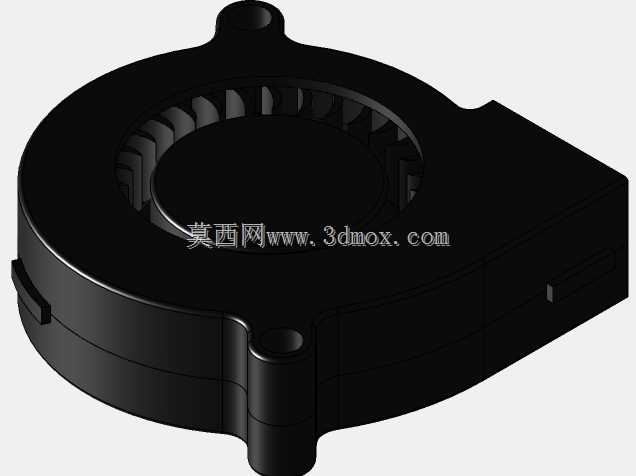

　　这款离心式鼓风部件的结构设计，核心围绕小空间内的定向风冷需求展开，在消费电子、小型工业设备、车载电子模组的散热场景中适配性极强，区别于常规轴流风扇的直吹送风逻辑，其采用侧出风的蜗壳流道设计，能够在有限安装空间内实现更高的风压输出，解决紧凑空间内热量堆积难以导出的痛点。从结构设计逻辑来看，整体采用蜗壳式流道构型，叶轮部分采用多叶片前倾式设计，叶片弧度经过流道仿真优化，能够在较低转速下实现稳定的气流输出，同时降低气流与壳体内壁碰撞产生的紊流噪音，壳体上预留的两个安装凸台带有标准安装孔位，安装时可直接通过螺丝固定在设备壳体的预设安装位上，不需要额外设计转接支架，能够大幅缩短设备结构开发的适配周期。从安装边界来看，整体外形为类方形切角结构，

　　主体厚度控制在15mm级别，主体轮廓尺寸适配50mm级别的安装空间，出风口为窄边矩形结构，可直接对接设备内部的导风槽，将气流精准导向需要散热的功率器件、热源模组位置，避免气流无规则扩散导致的散热效率损失。在实际选型适配过程中，这类鼓风部件常被应用在投影仪、小型工控主机、车载充电模组、3D打印机喷头散热等场景，这类场景的共性是内部安装空间紧凑，热源位置集中，且需要一定风压克服设备内部的防尘网、散热鳍片带来的风阻，常规轴流风扇风压不足无法将气流送达热源深处，而这款鼓风部件的离心结构刚好能匹配这类需求。壳体的合模线设计在侧面中部分段位置，上下壳采用卡扣加超声焊接的固定方式，既能够保证壳体的结构强度，也能避免流道接缝处出现漏风问题，

　　叶轮与壳体之间的间隙控制在极小范围内，既保证叶轮转动时不会与壳体内壁发生剐蹭，也能减少间隙处的气流回流损失，提升整体送风效率。在建模过程中，这类部件需要重点关注蜗壳型线的顺滑度，叶轮叶片的阵列角度一致性，以及安装孔位的位置公差，若安装孔位偏差超过0.2mm，就会导致实际装配时无法与设备预设孔位对齐，流道部分若出现曲面凸起或凹陷，会直接影响气流走向，导致实际风压与设计值出现偏差，甚至产生额外的气动噪音。
