MC3M-5CA折返式光学镜头结构设计

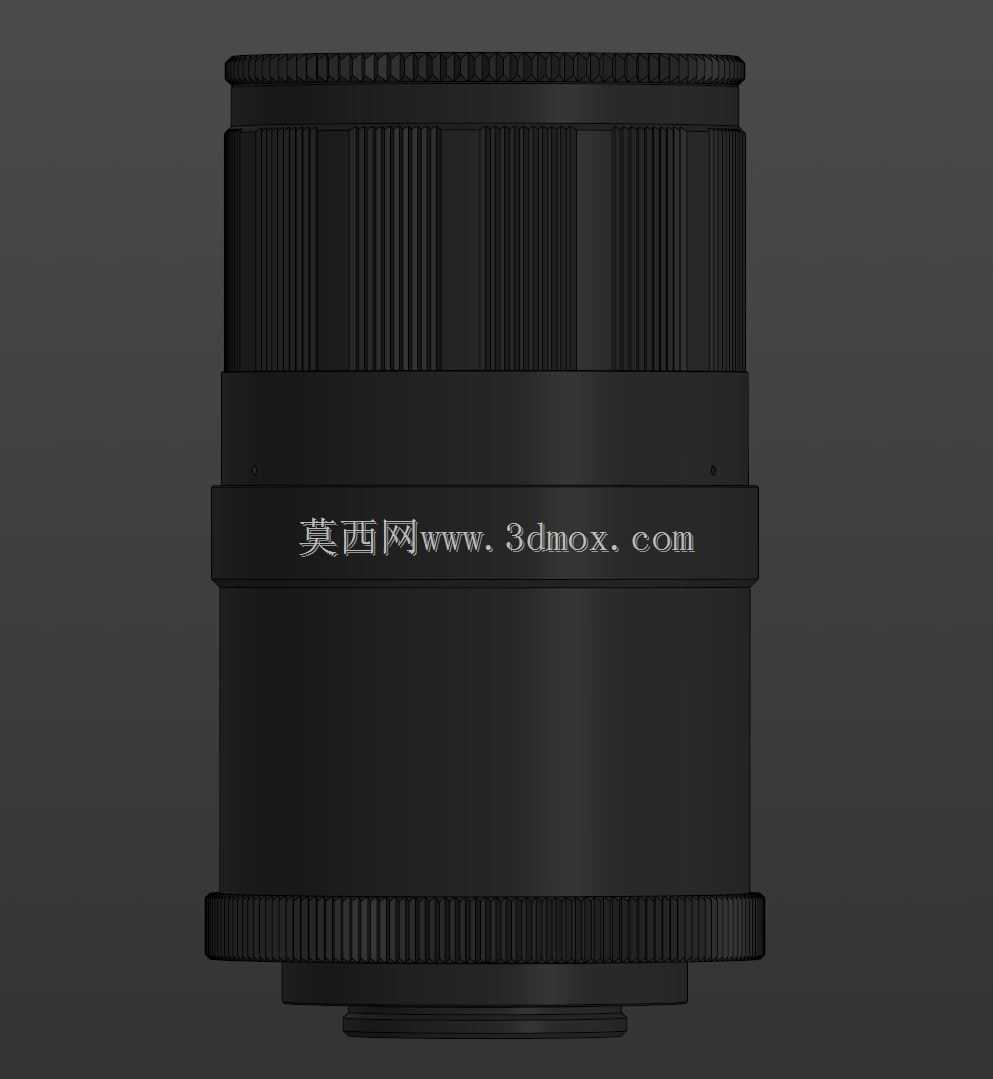

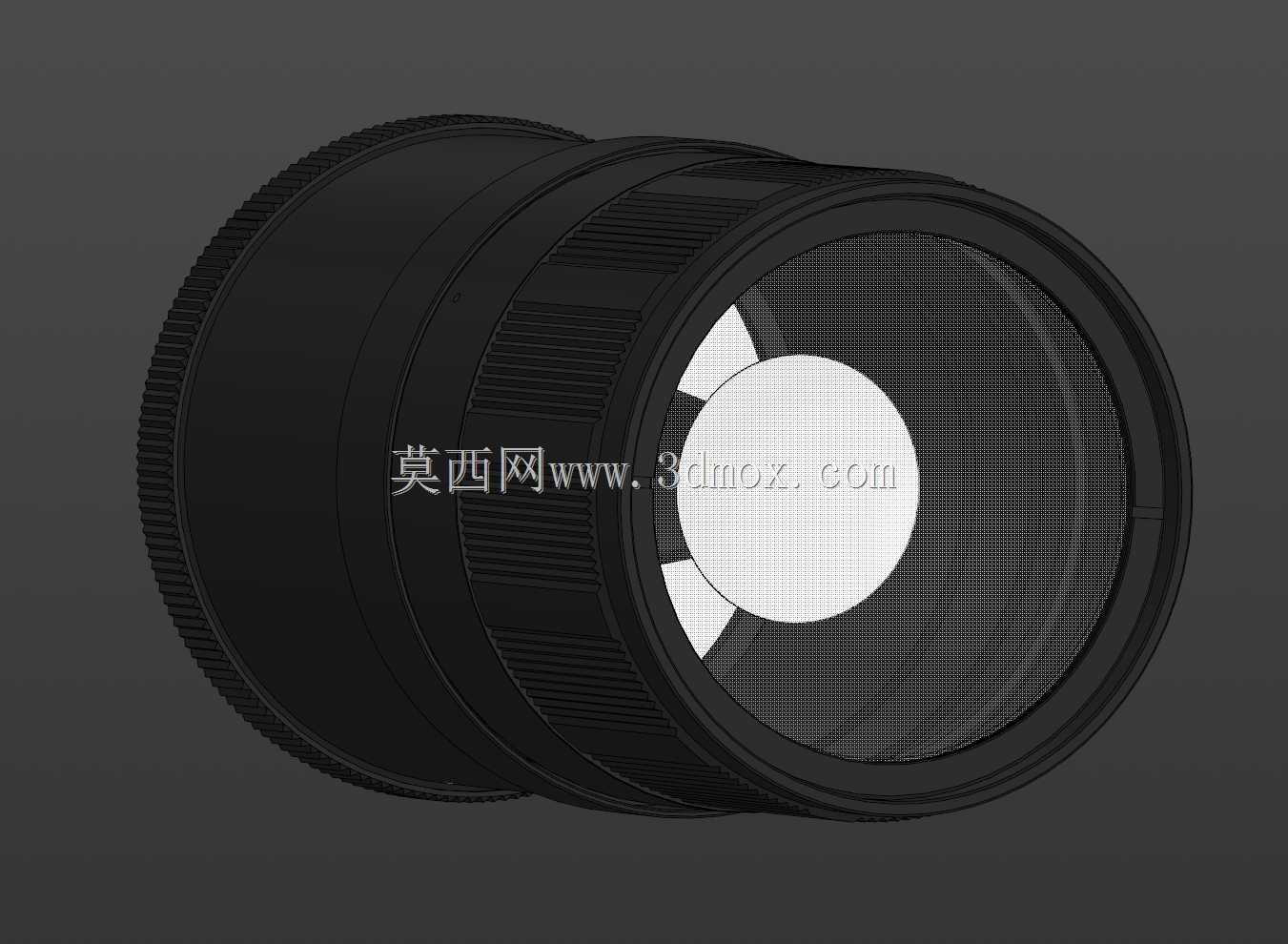

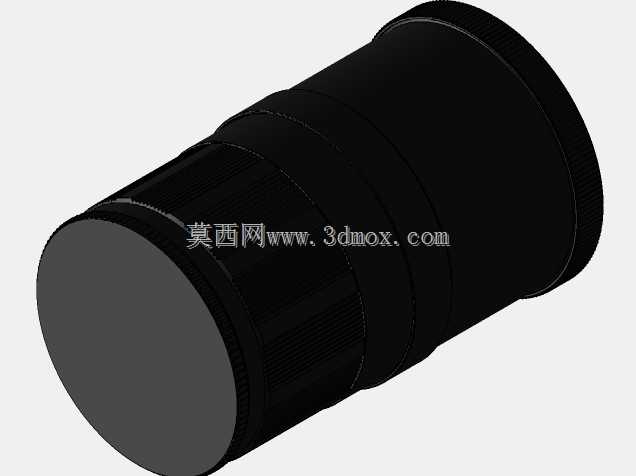

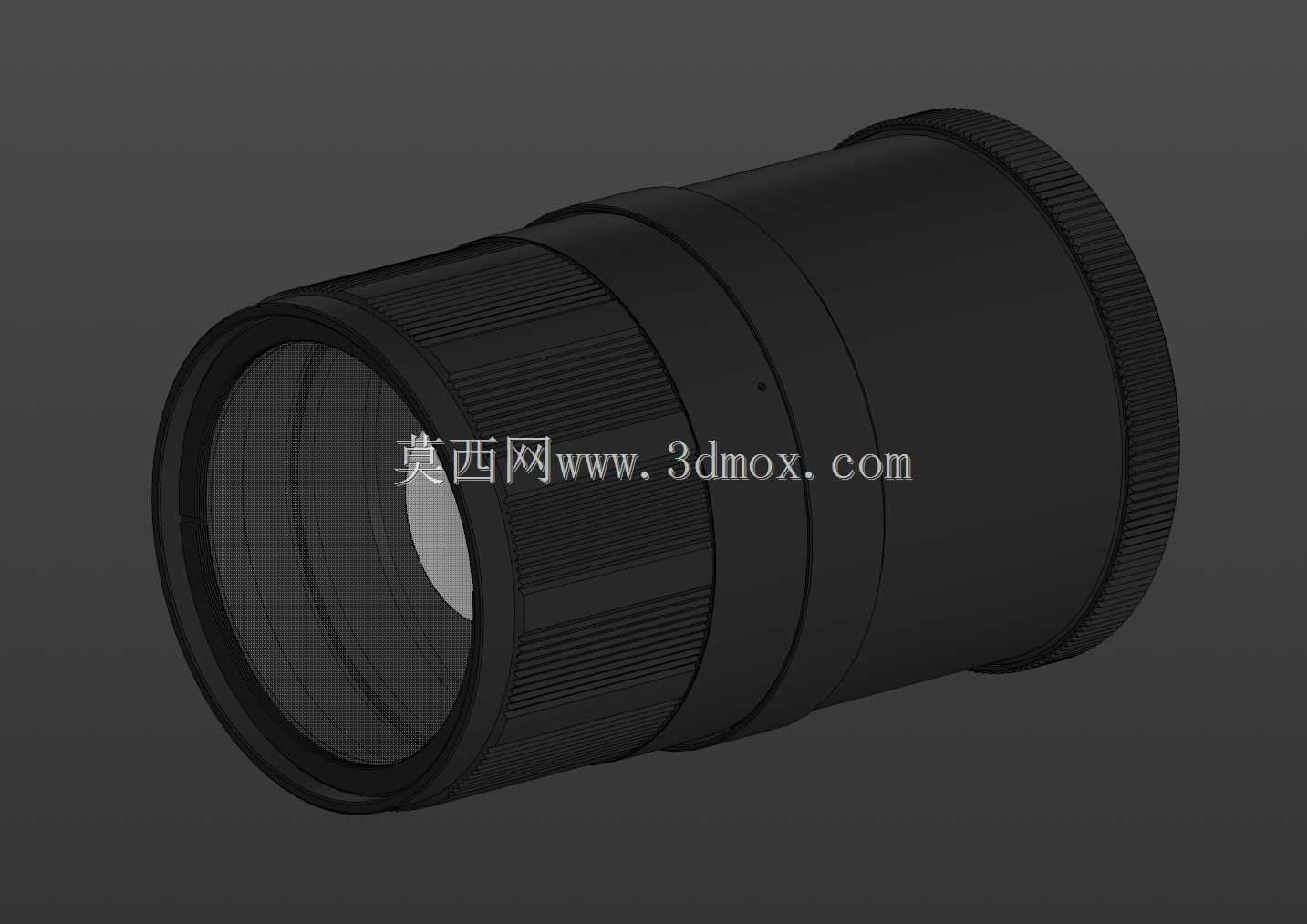

　　该光学镜组结构主要适配工业视觉检测、远距离安防监控、户外光学观测等场景的成像需求，作为成像链路的核心光学承载部件，可搭配对应规格的图像传感器或胶片组件完成光路汇聚与成像调校。镜身整体采用圆柱回转体结构设计，外壳做防滑滚花处理，兼顾手动调焦操作的摩擦力需求与外观的规整性，调焦环与镜身主体采用间隙配合的装配结构，可绕镜身轴线顺畅旋转完成焦距调节。从结构尺寸边界来看，当调焦环旋至机械止挡位时，对应最近对焦距离工况，此时从安装法兰的尾端面到镜头前端物镜端面的总长度为129mm；当调焦至无穷远对焦位置时，镜身总长度收缩至126mm，两个极限位置的尺寸差由调焦环的螺旋进给行程决定，安装时需预留对应轴向活动空间，

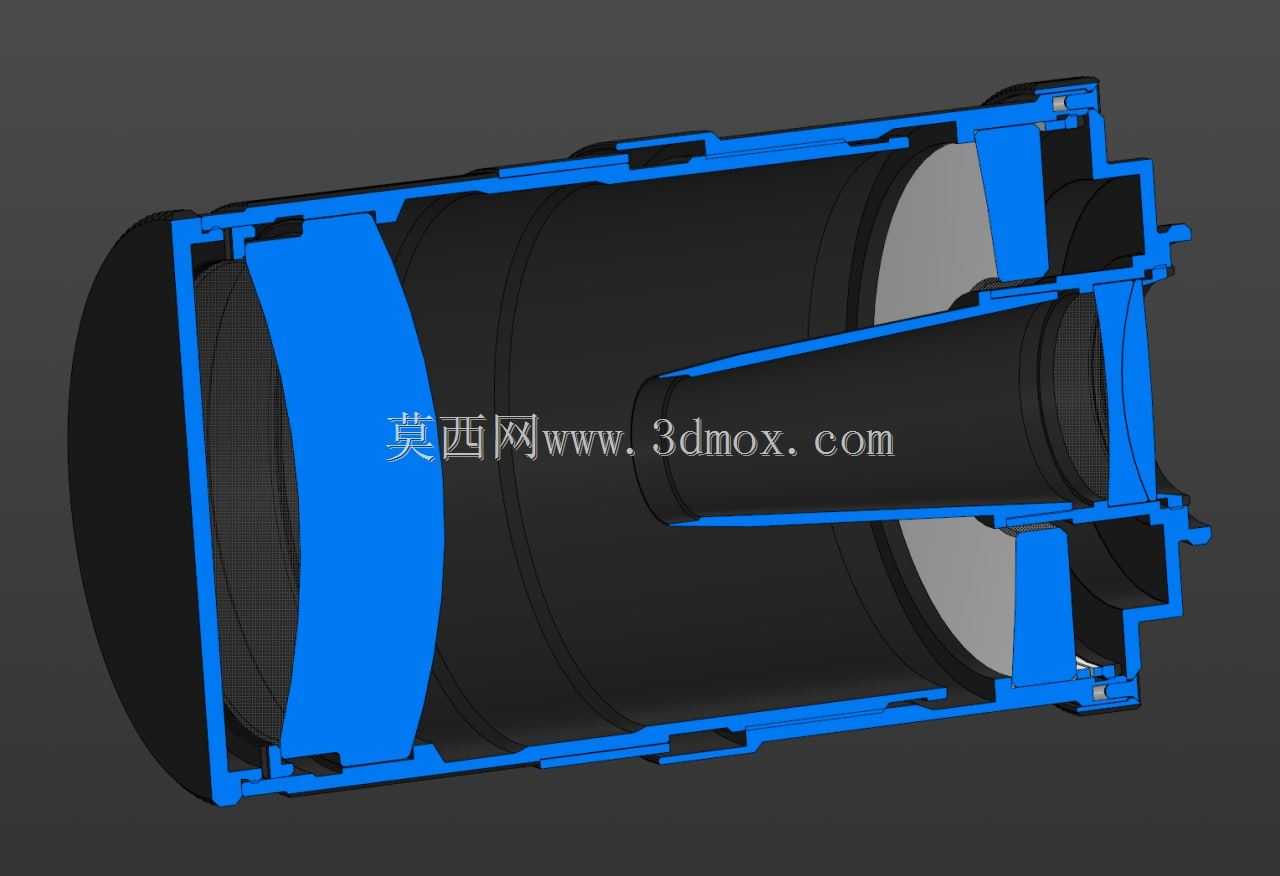

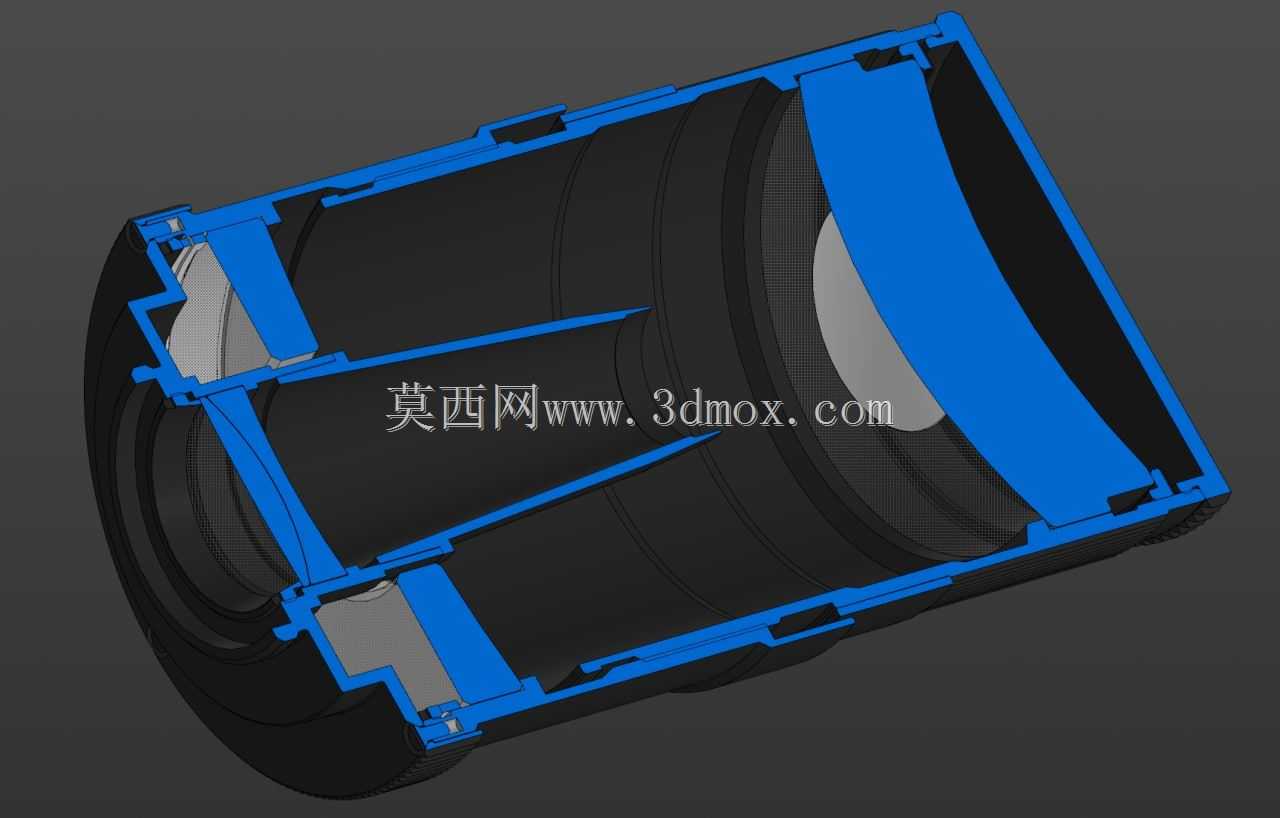

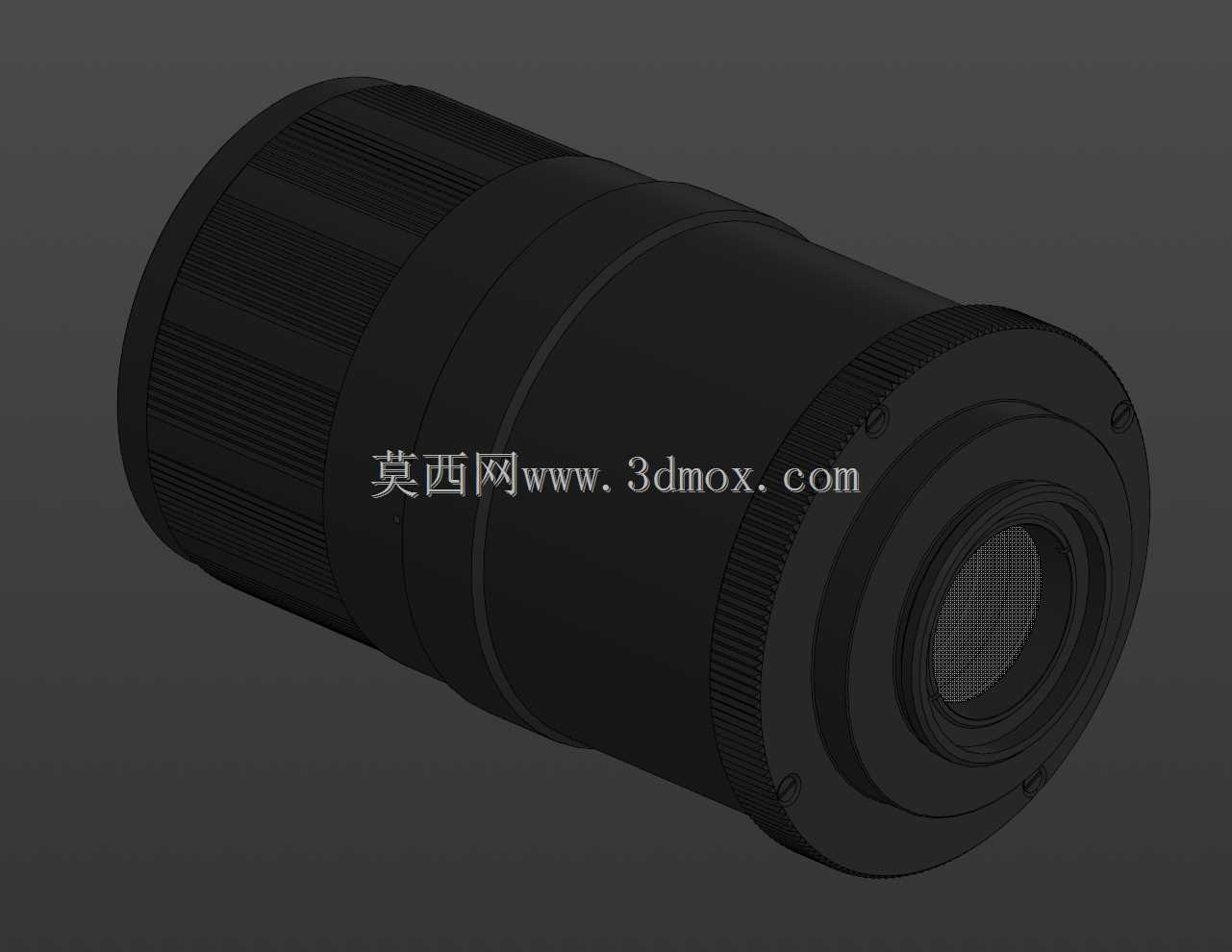

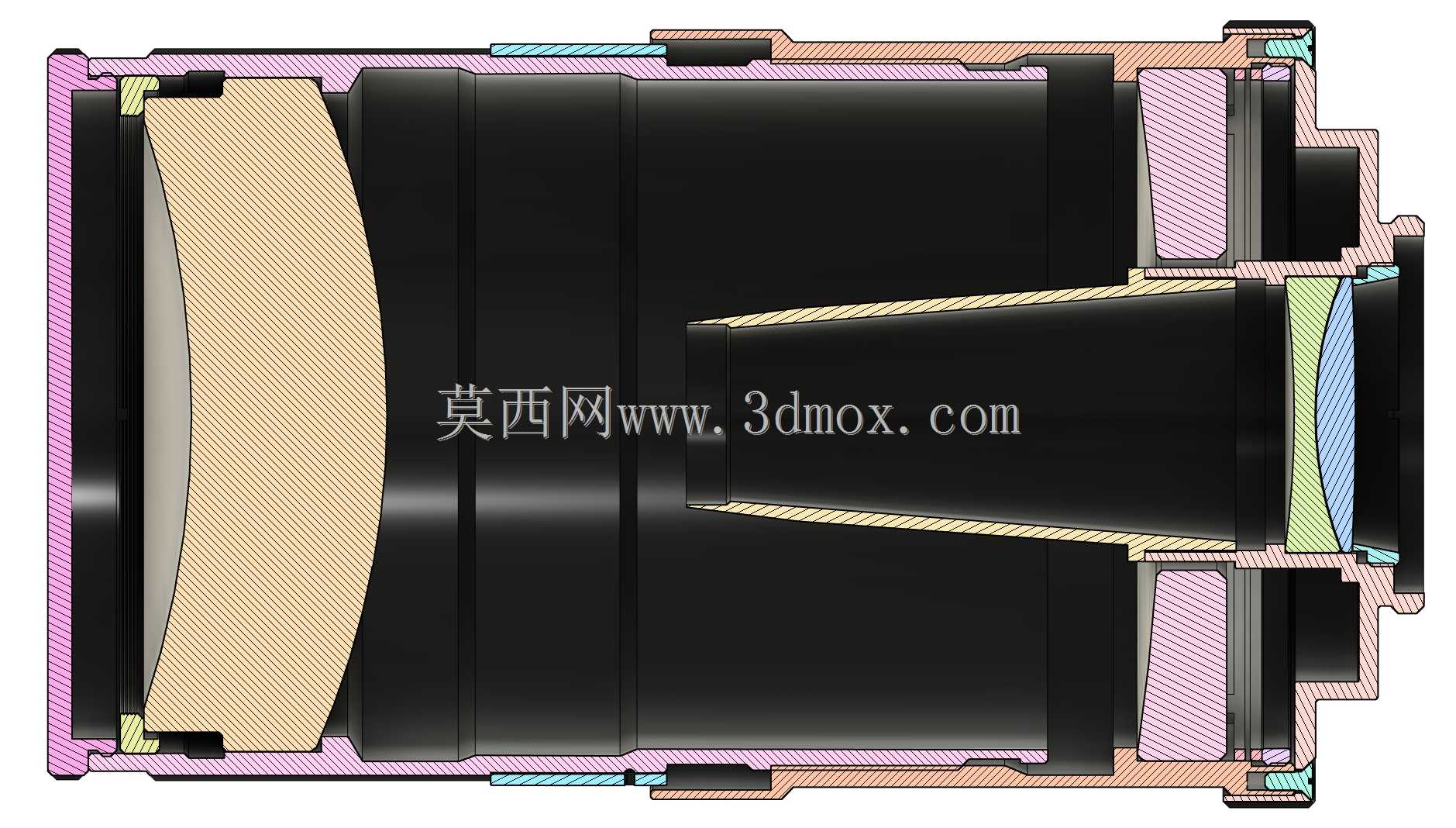

　　避免与后端安装面的结构件产生运动干涉。设计过程中优先保证光学镜片的同轴度装配基准，镜筒内壁做消光处理的结构预留，减少内部杂散光反射对成像质量的干扰，各镜片隔圈、压圈的装配位均按照光学设计的空气间隔要求做公差预留，确保镜片组安装后光轴偏移量控制在光学系统允许的误差范围内。考虑到手动调焦的操作手感，调焦环的阻尼结构做了适配性设计，旋转过程中无卡顿、无空回，调焦行程内的阻尼力矩均匀，可稳定停留在任意对焦位置不发生自行滑移。镜身的安装法兰端面做平面度公差要求，保证与相机机身或安装基座的贴合紧密性，避免安装倾斜导致的成像面偏移。结构建模过程中省略了螺纹牙型与螺旋面的精细特征，仅保留整体装配关系与外部操作结构，可用于光学设备的整体装配干涉校验、外观结构验证、手动调焦机构的原理展示，也可作为同类光学镜头结构设计的参考基准，帮助结构工程师快速完成镜身轮廓、安装尺寸、操作行程的初步方案评估，缩短前期方案设计的迭代周期。
