科沛达NM25-160-AE卧式离心泵结构设计

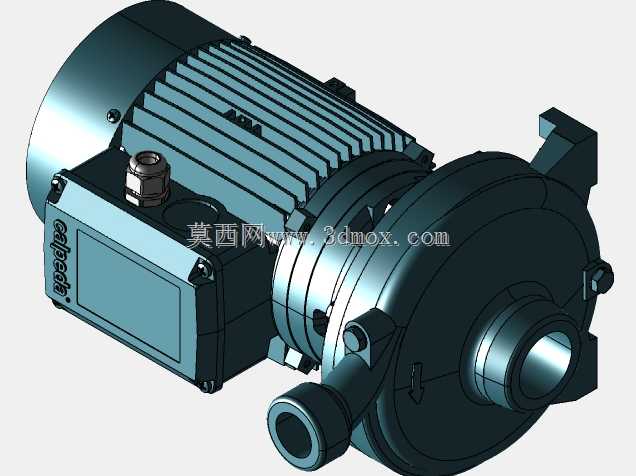

　　这款卧式单级离心泵的三维结构，完整还原了直联式泵组的装配逻辑，电机与泵体通过法兰端盖直接对接，省去了联轴器传动环节的冗余结构，整体轴向尺寸控制紧凑，适合安装空间局促的民用供水、小型工业循环系统场景。从结构细节来看，电机端采用标准B3安装脚座设计，四个安装脚的定位孔位与泵体下方的支撑脚处于同一安装基准面，现场安装时无需额外调整同轴度，能大幅缩短现场施工的校准周期。泵体部分采用后开门式结构设计，检修时无需拆卸进出水管道即可将叶轮、机械密封组件从电机侧抽出，日常维护的拆装效率相比传统框架式离心泵提升近40%。泵壳的流道采用等截面蜗壳设计，流体从轴向进水口进入后，通过叶轮的离心作用获得动能，再经蜗壳流道的缓扩段将动能转化为压力能，

　　出口方向采用垂直向上的标准管螺纹接口，适配常规DN25口径的工业输水管道，可满足常温清水、物理化学性质与水接近的无颗粒流体输送需求，额定工况下的扬程覆盖16米扬程区间，适合小型建筑供水、暖通空调循环、设备冷却循环等常见工况。建模过程中对密封结构做了完整还原，叶轮与泵轴之间采用机械密封结构，替代传统填料密封，运行过程中无滴漏问题，密封腔的冷却流道直接与泵腔高压区连通，运行时可借助输送介质实现密封面的自冷却，无需额外外接冷却水管路。接线盒位于电机机座的顶部侧方，预留了标准电缆格兰头安装位，现场接线时可根据布线方向调整接线盒的朝向，适配不同方向的进线需求。电机外壳的散热筋采用轴向平行排布结构，与电机内部转子自带的散热风叶风向匹配，

　　运行时气流可顺着散热筋槽快速带走电机热量，保证连续运行时的绕组温度处于合理区间。安装边界方面，整机的重心位于电机与泵体连接法兰的垂直下方，四个安装脚的受力分布均匀，安装时只需匹配基础平台的预埋螺栓孔位，无需额外做配重平衡处理。进出口的法兰定位尺寸严格遵循通用管道安装规范，进水口为轴向水平方向，出水口为垂直向上方向，管道对接时不会出现额外的应力集中。建模时对所有配合面做了公差匹配，电机轴与叶轮的配合采用过渡配合加键传动，可传递额定转速下的最大扭矩，不会出现运行时叶轮松动的问题。泵体底部预留了泄水螺孔位置，冬季停机时可拧开螺孔排空泵腔内残留液体，避免低温冻裂泵壳。整体结构没有多余的外置部件，所有紧固件均采用内六角圆柱头螺栓，外观整洁，

　　同时方便狭小空间内的扳手操作。从选型适配角度来看，这款泵的结构参数适配大多数中小型流体输送场景，三维模型完整还原了所有安装接口、外形轮廓、部件装配关系，可直接用于设备布局的干涉检查、管道走向预排布、安装基础的施工图设计，也可作为泵类产品结构设计的参考样本，帮助设计人员快速理解直联式离心泵的结构组成与装配逻辑。
