车载卫星信号接收天线外罩结构设计

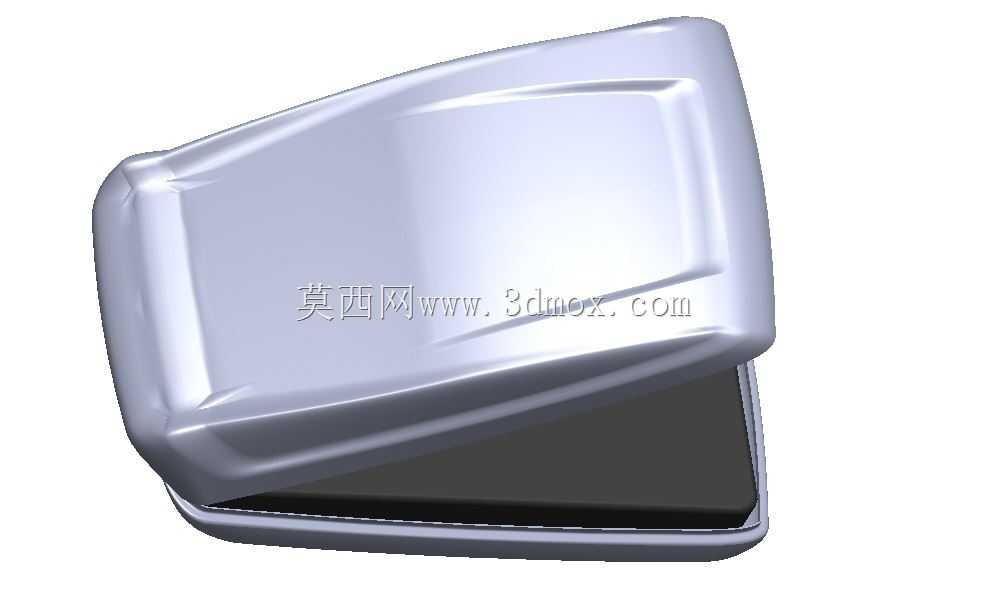

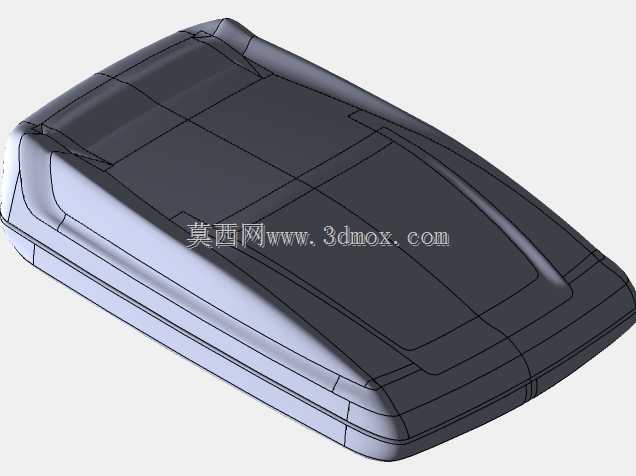

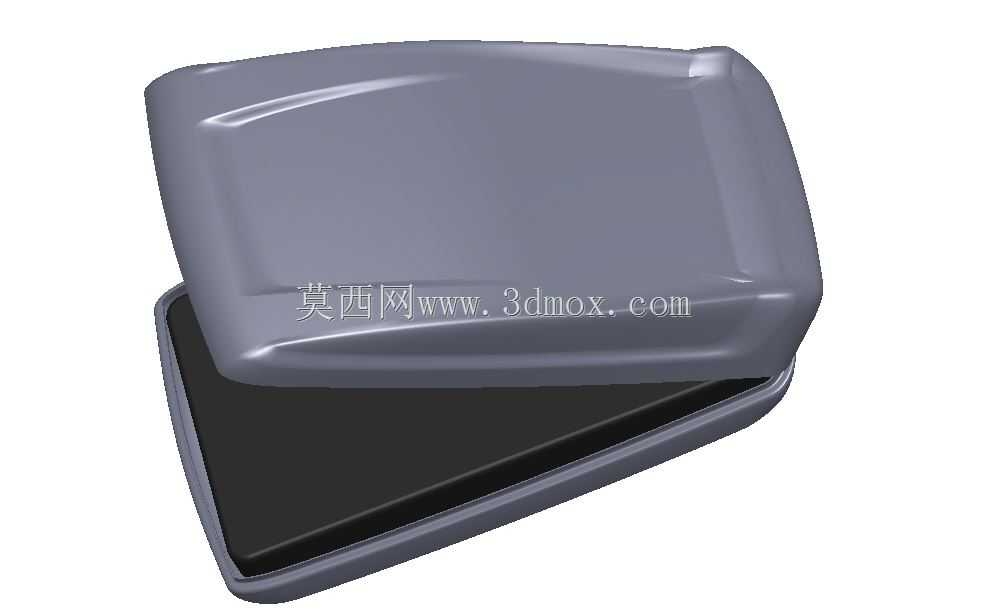

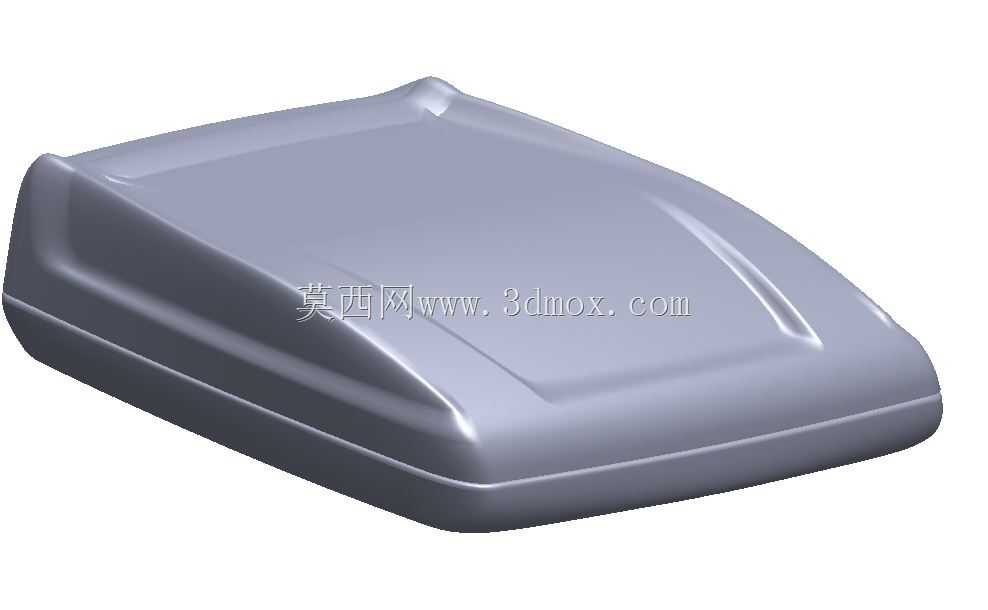

　　这款车载卫星信号接收天线外罩的结构设计，首先要考虑的是车载场景下的复杂工况约束，毕竟车辆行驶过程中会面临高速气流冲击、路面颠簸振动、户外环境温湿度变化、雨雪沙尘侵蚀等多重考验，外罩作为天线单元的第一道防护结构，所有的造型细节和结构边界都要围绕防护性能与信号穿透效率的平衡来展开。从外形来看，整体采用低风阻流线型弧面设计，顶部做了平缓的隆起过渡，边缘处做了大圆角收边，没有突兀的直角或者凸起结构，这种造型首先能在车辆高速行驶时大幅降低风阻系数，减少气流在壳体表面形成的紊流，既可以降低行车时的风噪，也能避免长期气流冲击导致的固定点位应力集中，延长外罩的使用寿命。壳体的分型面设置在靠近底部的位置，上下壳体合模后形成完整的封闭腔体，

　　内部预留的安装空间可以完全容纳卫星接收天线的核心电路板、信号放大模块以及固定支架，底部的安装法兰边做了加厚处理，法兰边上预设的安装孔位可以直接和车顶的安装基座匹配，安装时只需要在贴合面加装防水密封胶条，就能达到IP67级别的密封防护效果，完全可以应对暴雨天气的雨水冲刷、高压洗车时的水柱冲击，也能阻挡道路扬尘、细小砂石进入腔体内部损坏电子元件。在材料选型的适配设计上，外罩整体壁厚控制在均匀的3mm，既保证了壳体的结构强度，在车辆长期颠簸振动下不会出现开裂变形，也不会因为壁厚过厚导致卫星信号的穿透损耗过大，毕竟卫星信号属于微波频段，非金属外罩的壁厚均匀性直接影响信号接收的稳定性，设计时特意规避了壁厚突变的结构，防止出现信号折射、

　　反射导致的接收死角。壳体表面的加强筋设计全部做在内侧，从外部看不到任何凸起的筋位，一方面保证了外表面的光滑度，减少积灰积水的可能，另一方面内侧的纵横加强筋可以在不增加整体壁厚的前提下，大幅提升壳体的抗冲击性能，即使遇到高空落物、道路飞溅的碎石撞击，也不会出现壳体破裂的情况。从安装边界来看，外罩的整体长宽尺寸控制在常规车顶行李架的安装间距范围内，不会超出车辆顶部的宽度边界，安装后不会影响车辆的整体通过性，也不会遮挡车辆的天窗开启路径，底部的安装点位采用对称式布局，可以适配不同车型的车顶安装基座，不需要额外做定制化的转接支架就能完成固定。在实际使用场景中，这类天线外罩主要配套车载卫星通讯、车载卫星电视接收、车载高精度卫星定位系统使用，

　　外罩的流线型设计除了降低风阻之外，还能在冬季积雪时让积雪顺着弧面自然滑落，不会在表面积雪过厚影响信号接收，夏季高温环境下，浅灰色的壳体表面可以反射大部分太阳直射的热量，避免腔体内部温度过高导致电子元件工作异常。设计过程中还特意做了安装间隙的预留，外罩内壁和内部天线单元之间保留了足够的安全间隙，即使车辆行驶过程中出现壳体的轻微形变，也不会触碰内部的天线振子，避免信号接收性能受到影响，底部的出线孔位置做了下沉式的防水设计，线缆穿出后可以通过防水格兰头固定，完全杜绝雨水顺着线缆流入腔体内部的可能。不同于普通的塑料外壳，这款外罩的所有转角位置都做了圆弧过渡处理，没有应力集中的尖角位置，在做振动测试、高低温循环测试时，不会因为应力集中出现开裂的问题，壳体的合模缝位置做了错位止口设计，上下壳体装配后止口互相咬合，即使密封胶条出现老化，也能阻挡大部分的雨水和灰尘进入，提升了整体结构的冗余防护能力。对于车载通讯设备的集成商来说，这款外罩的结构尺寸属于通用型规格，可以直接适配市面上多数主流的车载卫星接收天线模组，不需要重新开模定制外壳，能够大幅缩短产品的开发周期，降低配套成本，同时统一的安装孔位也方便后期的维护更换，不需要改动车顶的安装基座就能直接替换同规格的外罩配件。
