线缆加工用旋转式钢丝退绕承载架

　　在电线电缆、绕组加工、钢丝制品生产的车间现场，原料钢丝多以成卷盘绕的形式到货，退绕环节的顺畅度直接影响整条产线的送料稳定性，传统的固定式放线架在高速送料时极易出现钢丝打结、张力突变、线卷跑偏的问题，轻则拉细线径影响产品一致性，重则扯断钢丝造成停机返工。这款旋转式钢丝退绕承载架，就是针对大卷径钢丝、多股细钢丝的连续退绕需求设计的专用承载工装，适配成卷盘绕的钢丝原料，可直接对接送丝机、绕线机等下游设备，无需额外加装复杂的张力控制组件即可实现平稳放线。

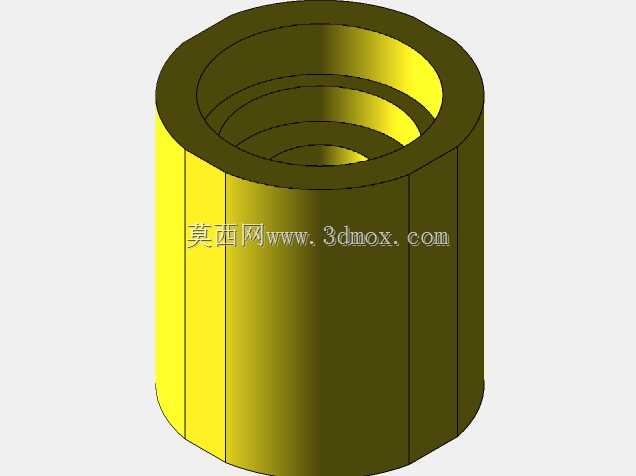

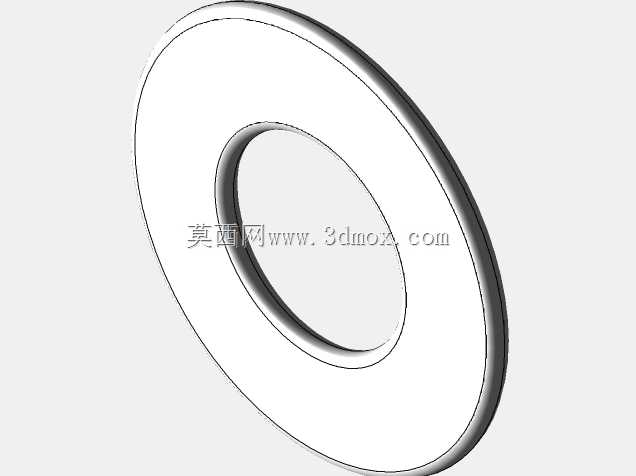

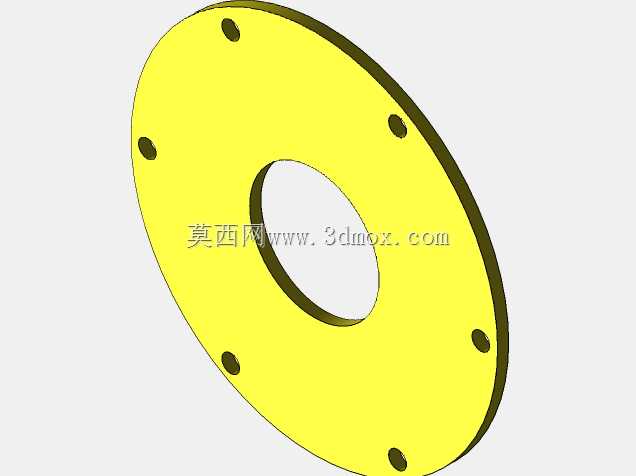

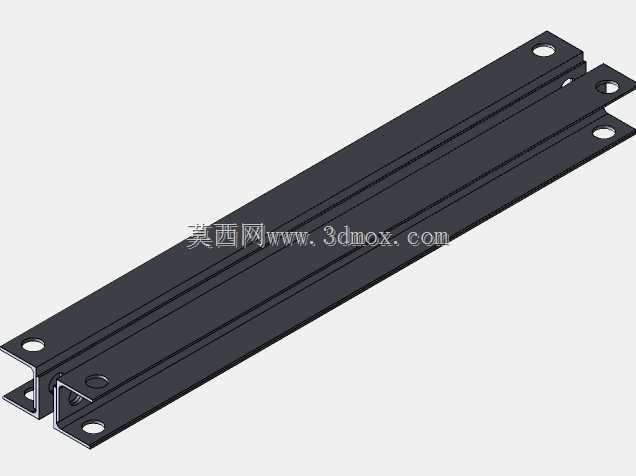

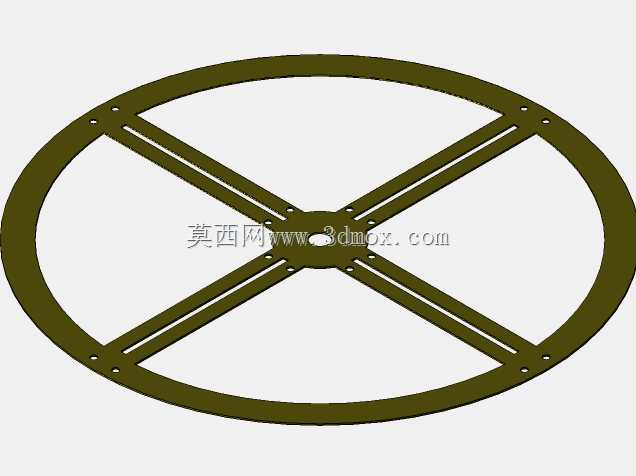

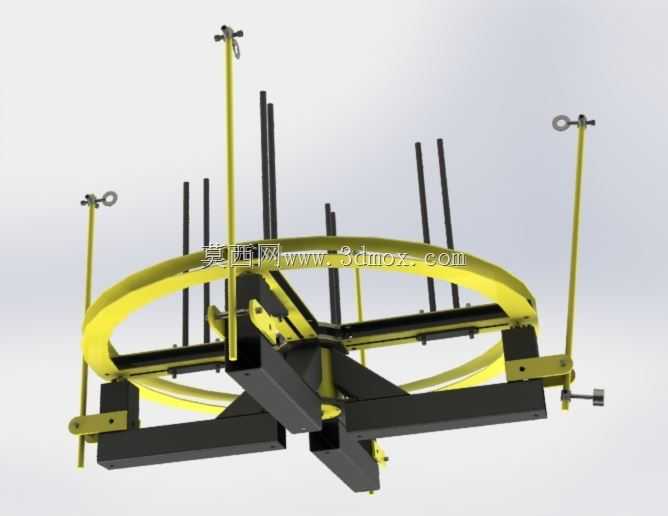

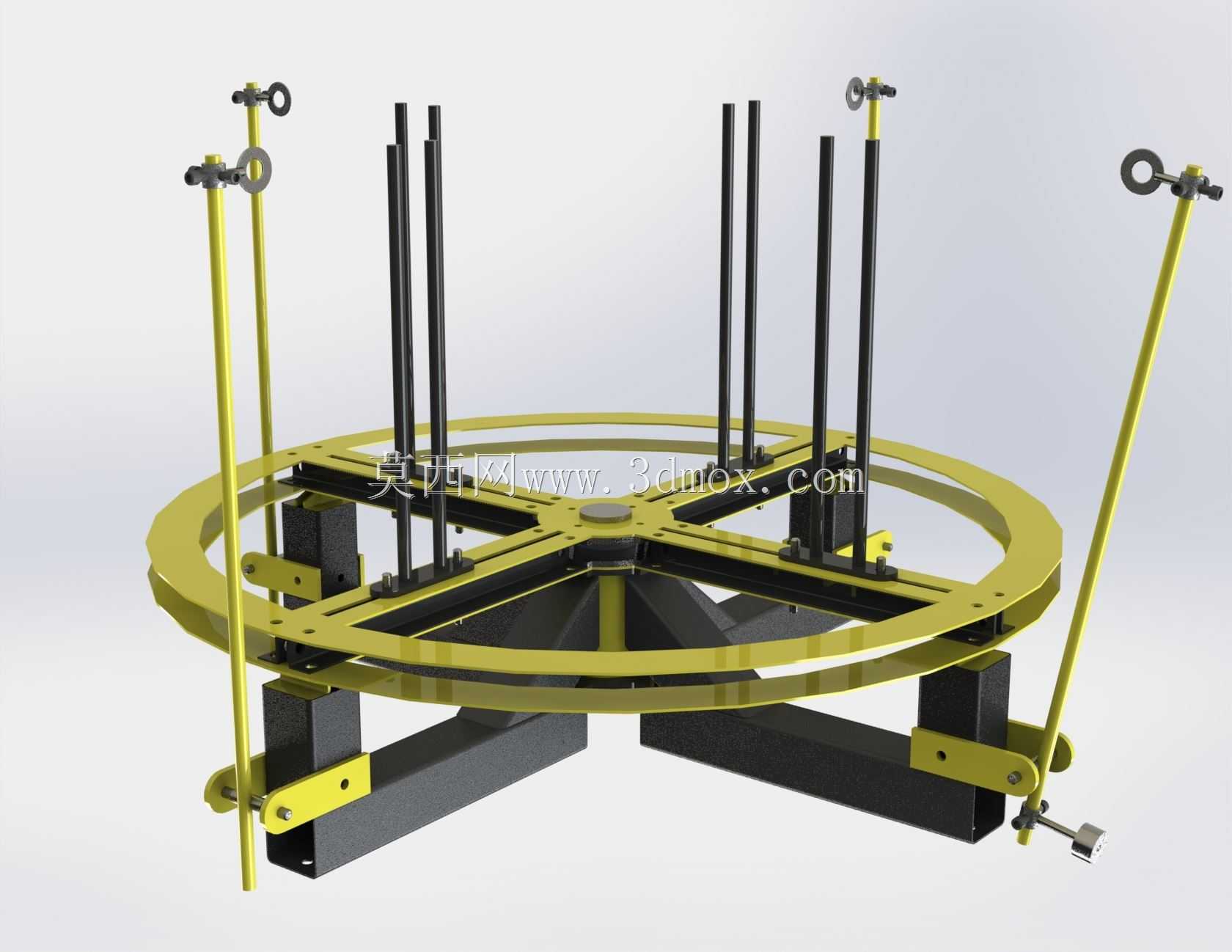

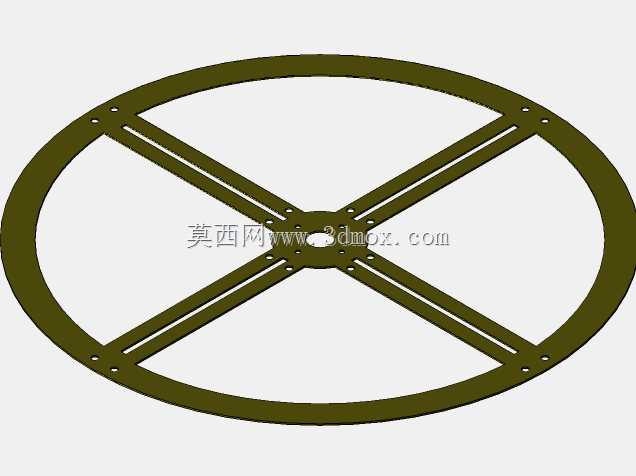

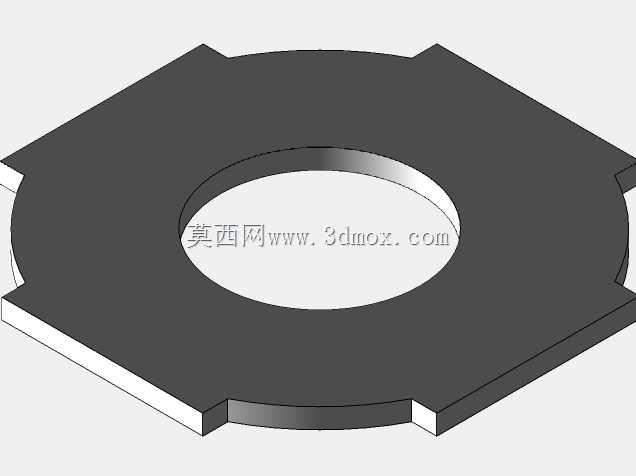

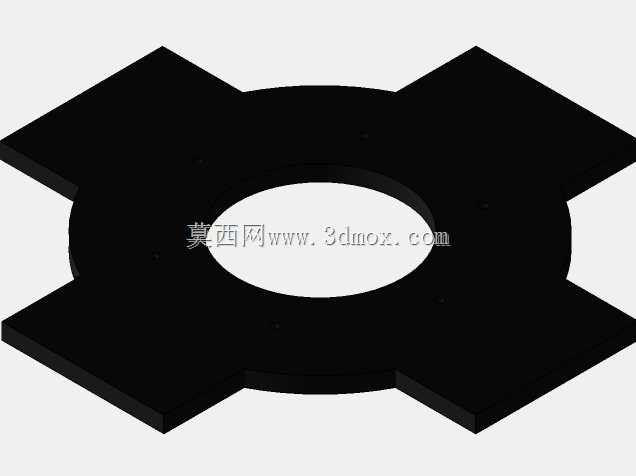

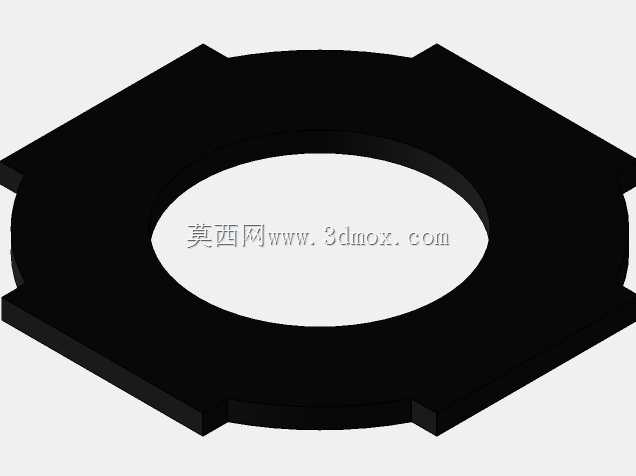

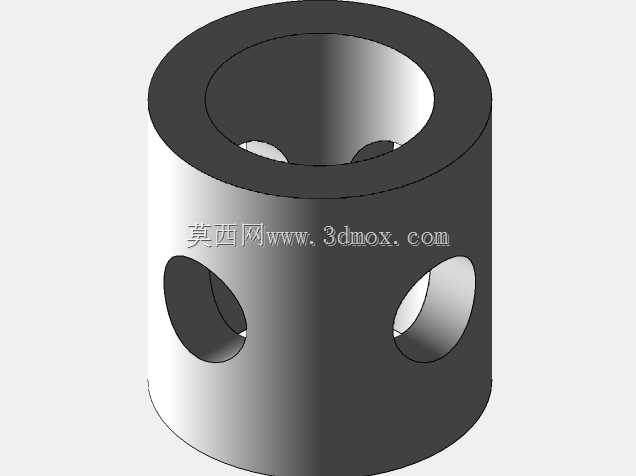

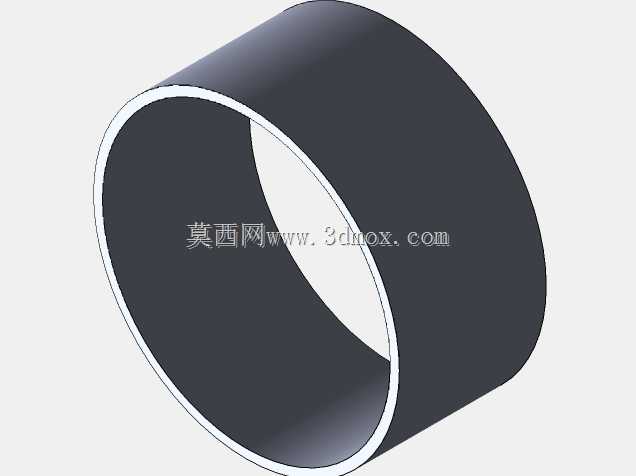

　　从结构设计逻辑来看，整个承载架采用中心回转支撑的布局，底部为十字形焊接支撑底座，采用型钢焊接后做表面喷塑处理，四个支撑脚向外延伸形成足够的支撑跨度，无需打膨胀螺栓固定即可在车间水泥地面上保持稳定，即使线卷重量达到数百公斤，高速旋转时也不会出现侧翻、晃动的问题。底座上方安装大直径回转支撑轴承，承载整个旋转架体的重量，旋转阻力小，转动顺滑，不会出现卡滞、顿挫的情况，适配0.5-8m/s的常规送线速度范围。旋转架体采用环形框架加放射状支撑筋的结构，环形框架上均匀布置多根可调节位置的立式挡杆，挡杆采用高强度圆钢制作，表面做镀锌防锈处理，可根据不同内径的钢丝卷调整安装位置，适配内径300mm-800mm、最大外径1200mm的成卷钢丝，挡杆顶部加装防脱限位结构，避免线卷在旋转过程中从上方脱出。

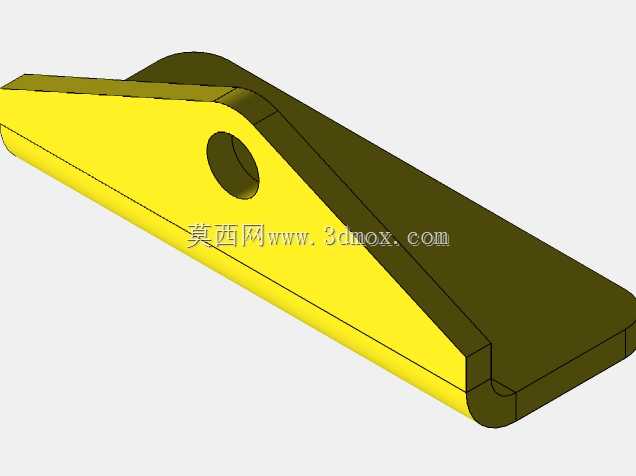

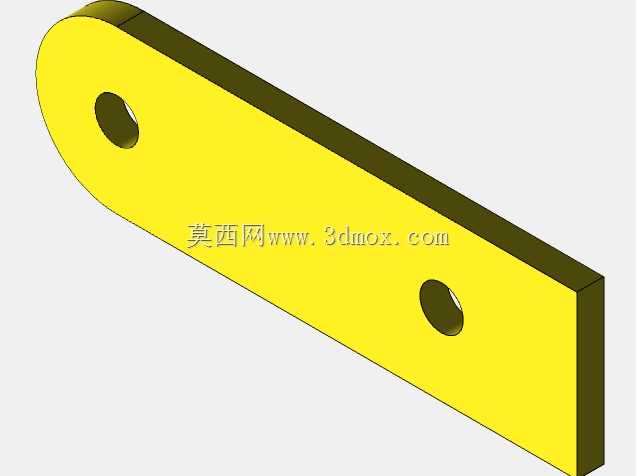

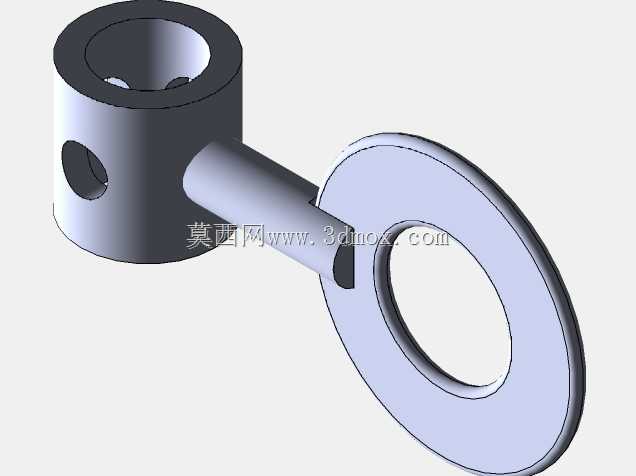

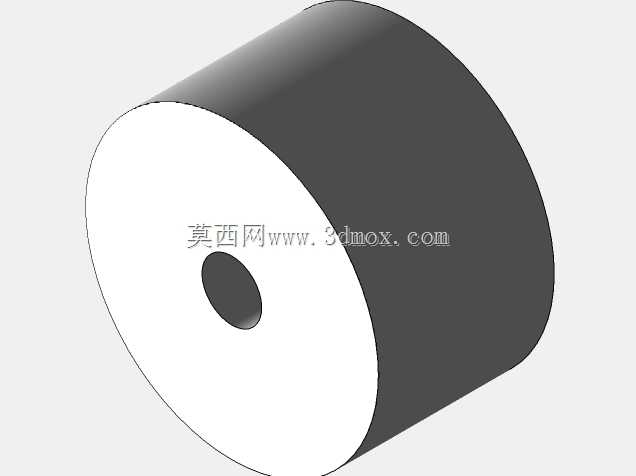

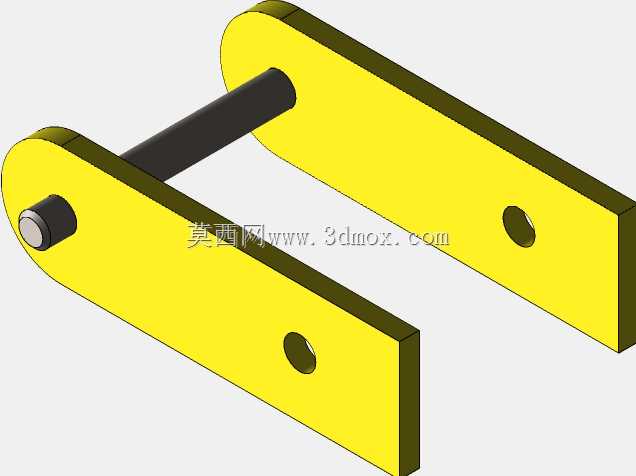

　　架体周边设置的三根斜向导向杆是整个设计的实用细节，导向杆采用可折叠的铰接结构，不用时可向下放倒贴合架体，减少存放占用空间，使用时向上翻起锁定即可，导向杆端部安装耐磨陶瓷导轮，导轮的V型槽可精准约束钢丝的出线位置，避免钢丝与架体硬摩擦刮伤线径表面，同时三个导向杆可根据下游设备的进线方向选择对应的出线位，无需整体挪动沉重的线卷即可调整出线方向，适配不同布局的生产线安装需求。架体中心位置设置定位凸台，可快速对准线卷的中心孔，上线时只需用行车将整卷钢丝吊放到架体上，对准中心凸台即可完成定位，单人即可完成上线操作，相比传统的穿轴式放线架，上线时间可缩短60%以上，大幅降低换卷的辅助工时。

　　从安装边界来看，整个架体完全展开时的最大外径为1400mm，高度为1200mm，导向杆放倒后的整体高度仅为850mm，可直接通过标准车间通道，也可适配普通货运电梯的转运需求，底座的四个支撑脚预留有安装孔，若用于超高速送线场景，可通过膨胀螺栓将架体固定在地面上，进一步提升运行稳定性。架体所有的铰接位置都加装了自润滑铜套，长期使用无需频繁加注润滑油，维护成本极低，所有外露的棱角都做了倒圆角处理，避免操作人员上线、换卷时被划伤，符合车间安全生产的要求。

　　在实际应用场景中，这款退绕架不仅可用于普通碳素钢丝的退绕，也可适配铜丝、铝丝、合金焊丝等不同材质的盘绕线材，在电机绕组生产、电线电缆挤出、钢丝编织、弹簧加工等场景都能适配，相比带动力的主动放线架，这款无动力被动式退绕架结构简单，故障率极低，不需要接电、接气即可使用，可灵活布置在车间的任意位置，不会受到车间管线布局的限制。设计时特意将回转支撑的阻尼调整到合适范围，既不会因为阻尼过小导致线卷惯性过大出现松线乱卷，也不会因为阻尼过大造成钢丝拉力过大被拉细，当送线速度变化时，架体可跟随送线节奏自动调整转速，出线张力保持稳定，不需要额外加装张力阻尼器即可满足大部分常规加工场景的需求。架体的环形框架上预留有多个安装孔位，后续如果需要加装断线检测、张力检测等组件，可直接在预留孔位上安装，不需要对架体进行二次焊接改装，具备足够的扩展空间，适配不同生产线的升级需求。
