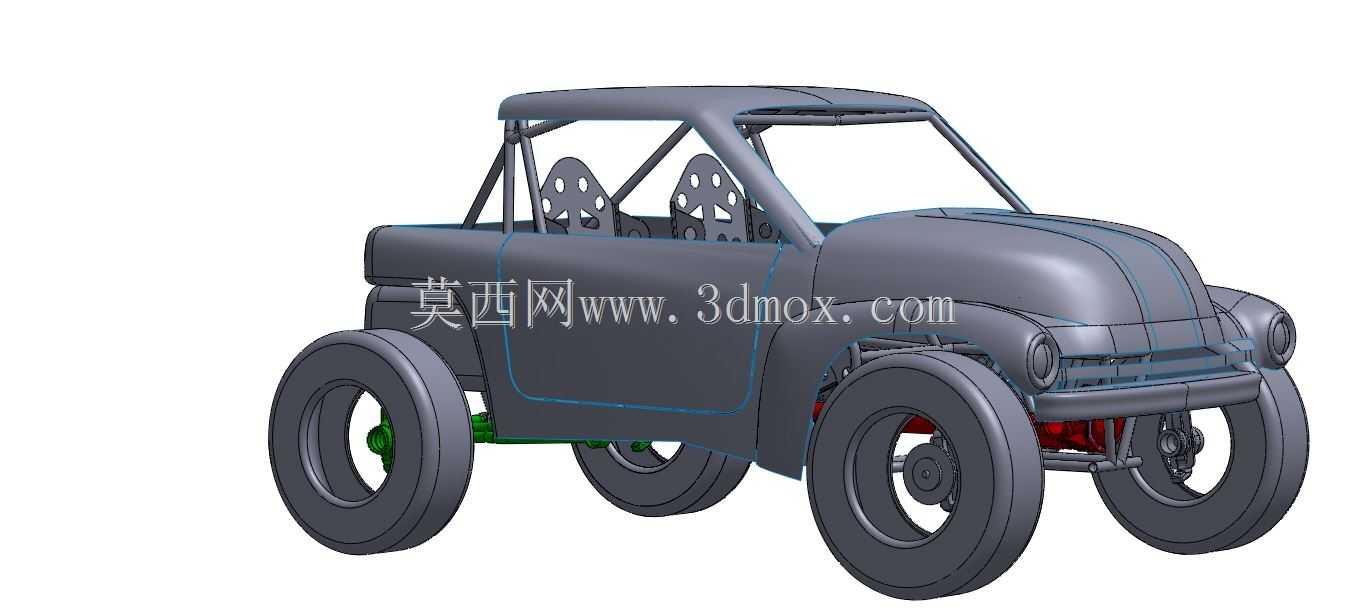

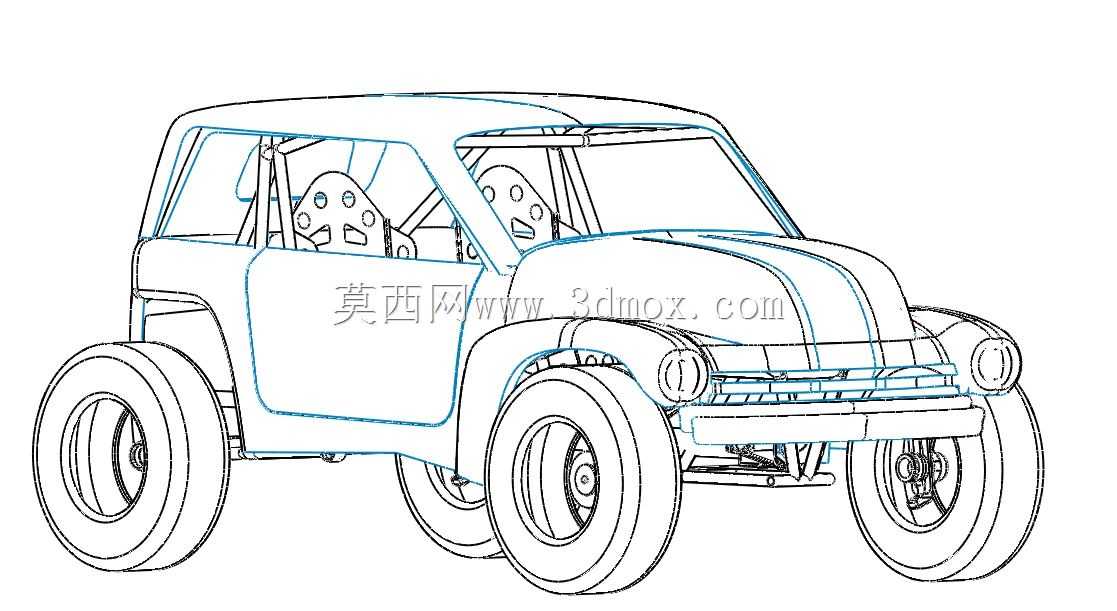

小型越野钢管车R481车身结构设计

　　这款非道路小型越野管架车的车身设计，核心围绕轻量化非铺装路面通行需求展开，区别于常规量产乘用车的承载式车身结构，整车采用外露钢管防滚架作为核心受力框架，外覆盖件仅做造型与基础防护使用，不承担整车行驶载荷。从实际应用场景来看，这类车型主要适配户外休闲越野、场地娱乐竞速、林间短途穿越等非公共道路场景，不需要满足量产乘用车的碰撞法规与NVH性能要求，因此设计阶段优先考量结构强度冗余、整备质量控制、越野通过性参数匹配三个核心维度。

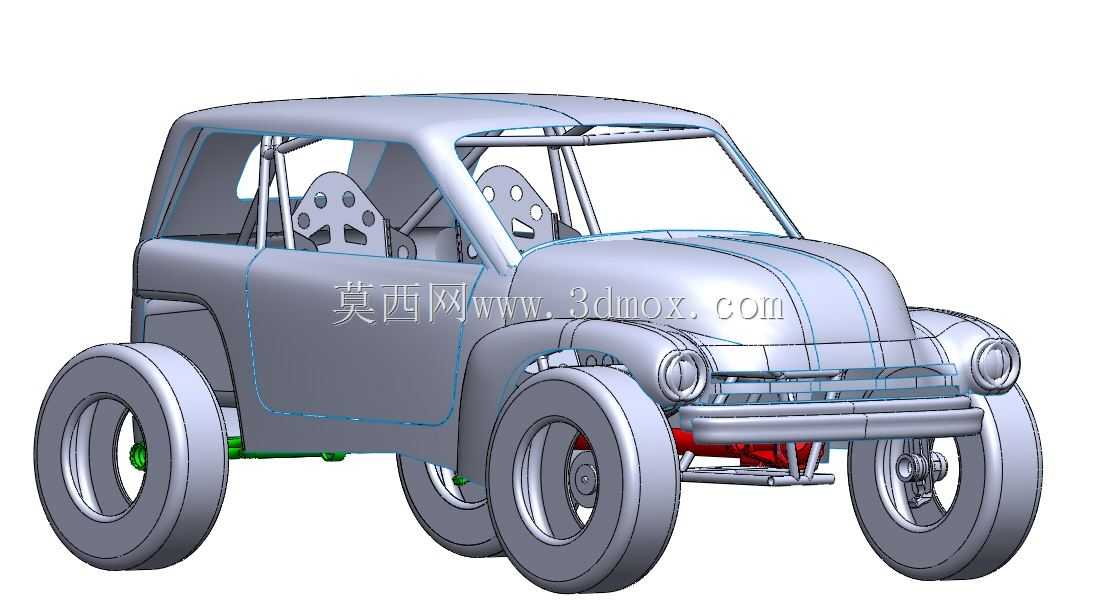

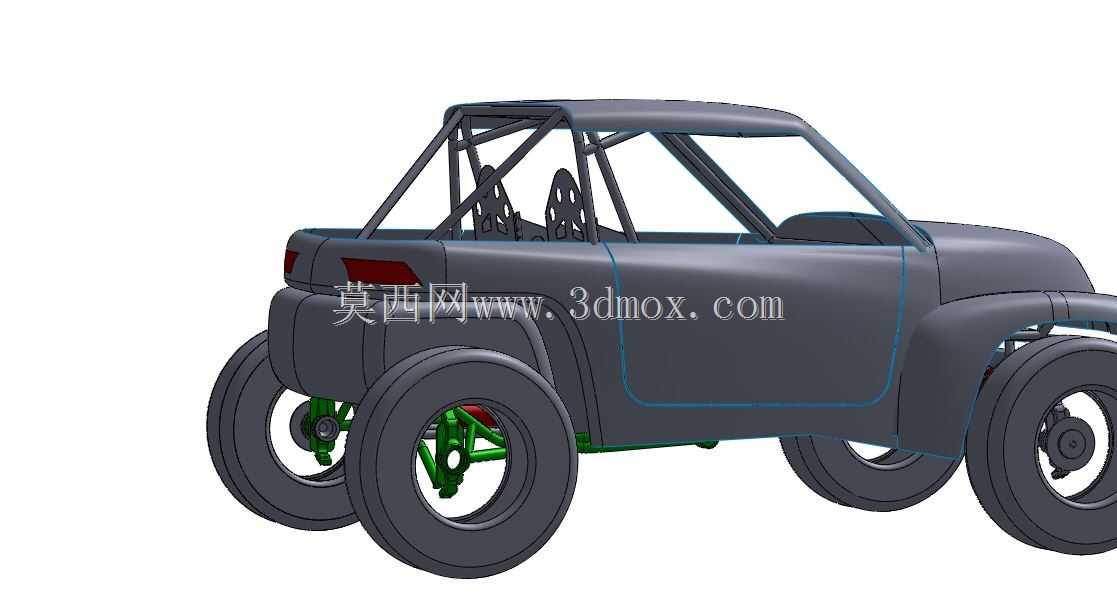

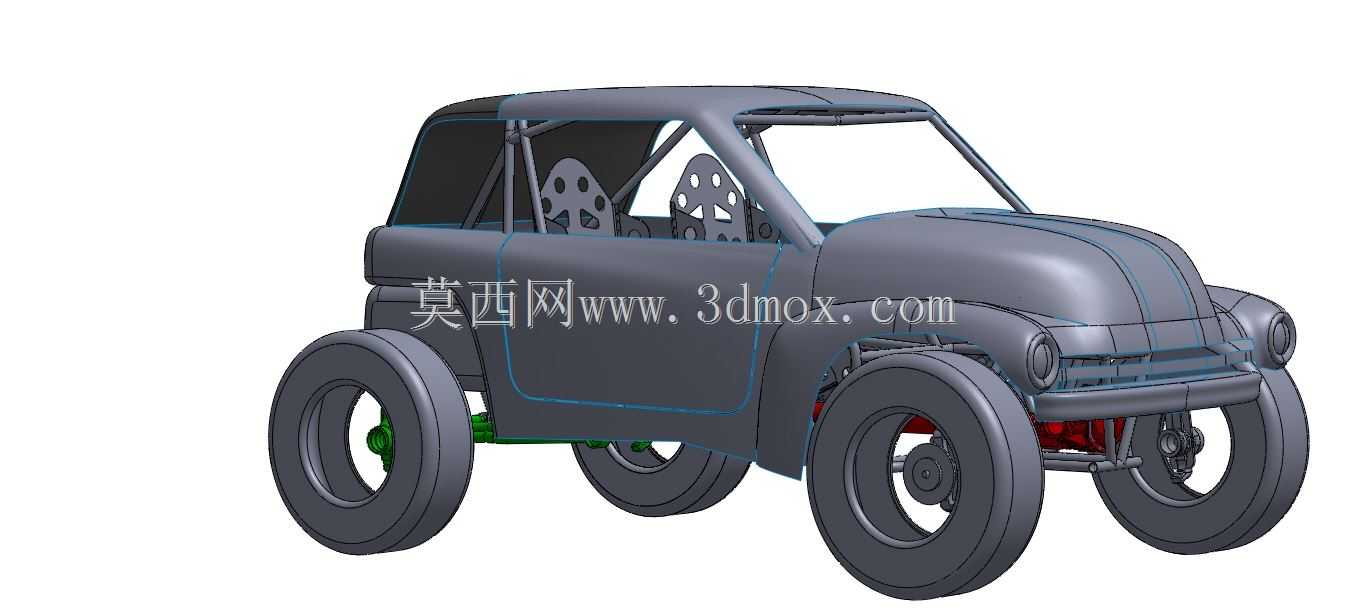

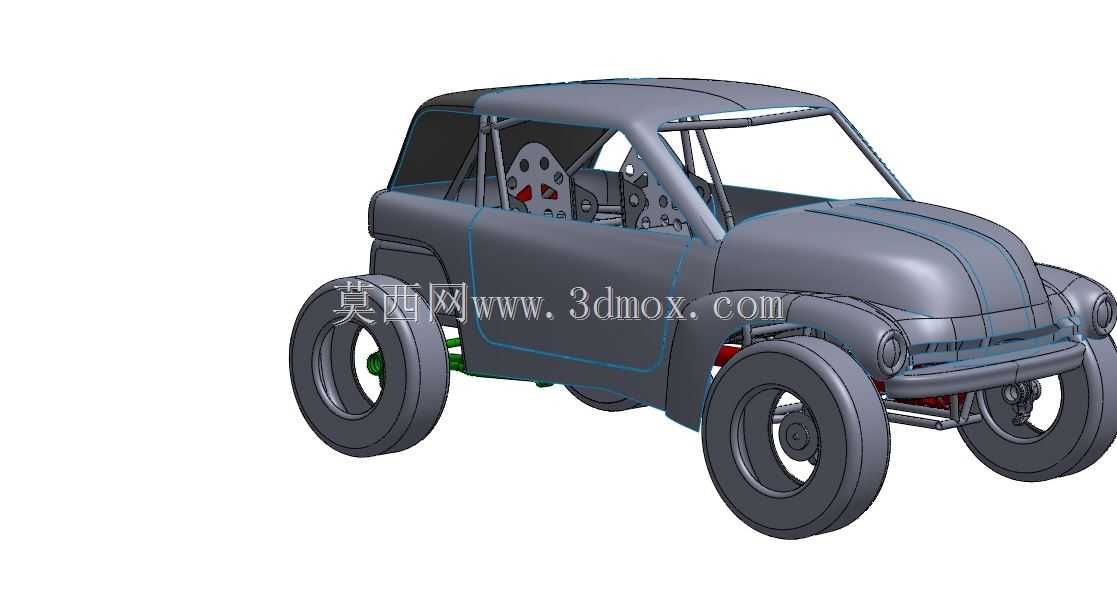

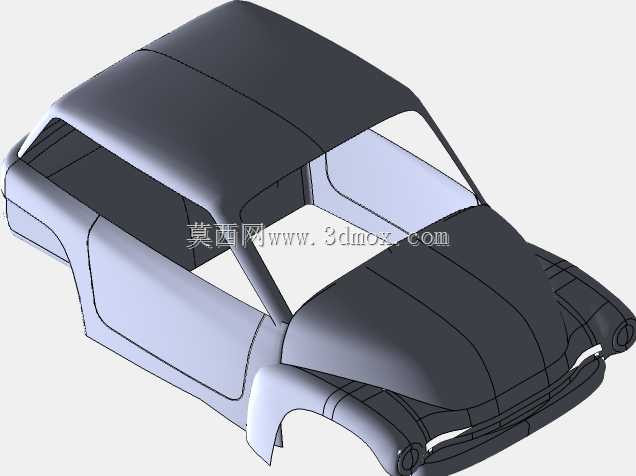

　　设计思路上，首先确定管架的主环、前环、侧边防撞斜撑的管材规格与连接节点，主防滚环采用整根冷弯成型的无缝钢管，避免拼接焊缝带来的应力集中问题，侧边防撞斜撑从主环底部向前延伸至前悬安装塔座位置，同时兼顾车门开口的通行空间与侧面撞击的受力传递路径，管架所有连接节点均采用相贯线切割后满焊处理，焊接位置预留打磨余量，避免应力集中导致的管材开裂。外覆盖件采用分段式设计，前后翼子板、车门覆盖件、后尾罩均为独立可拆卸结构，方便越野场景下的部件更换与维修，覆盖件与管架之间采用橡胶减震垫连接，减少行驶过程中覆盖件的震动异响。

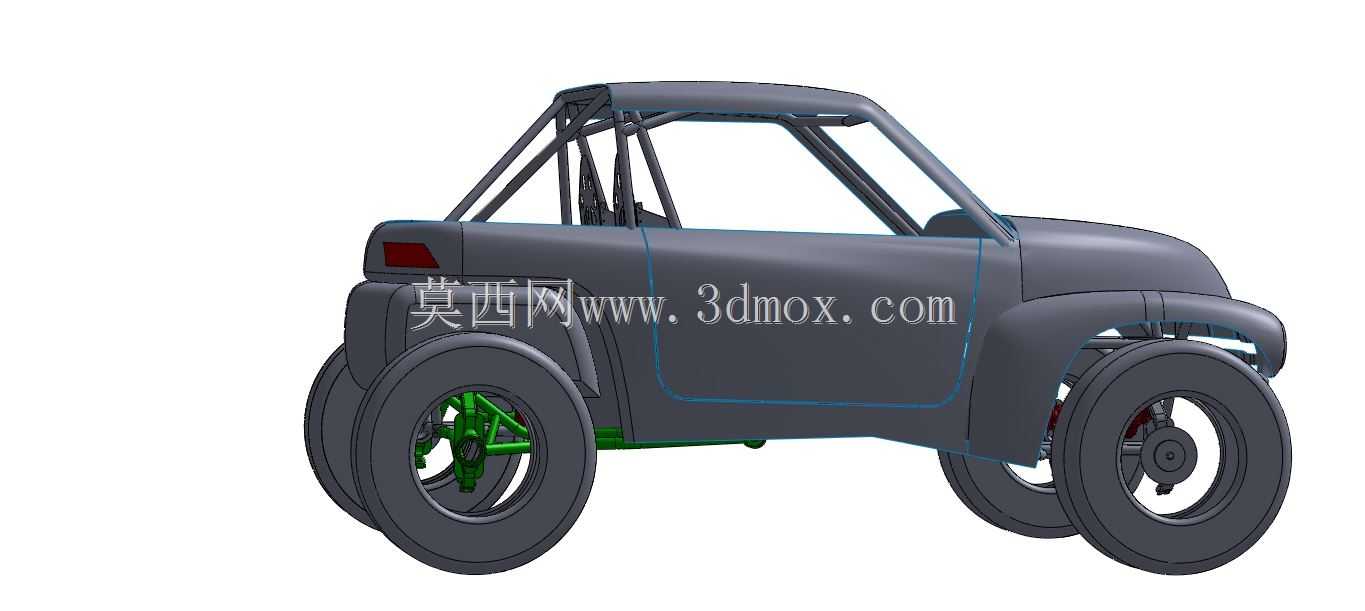

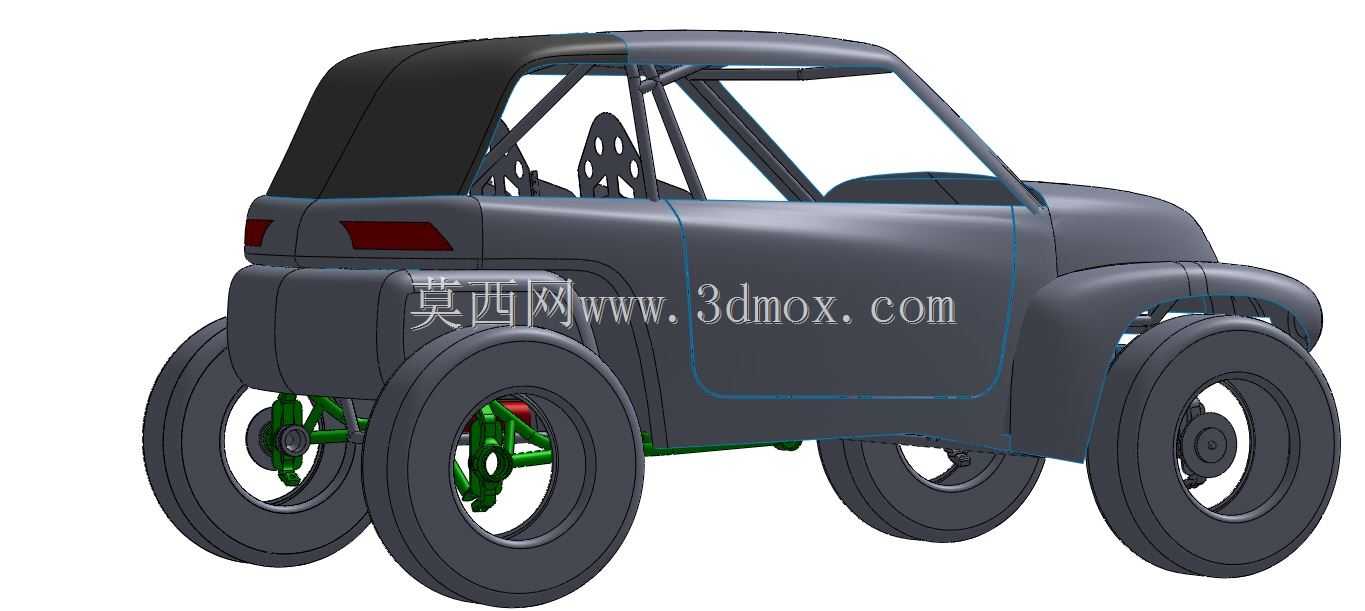

　　从功能特性来看，车身设计充分考虑越野场景的使用需求，轮拱位置预留了足够的跳动行程空间，匹配大尺寸越野轮胎与长行程悬架结构，避免极限压缩行程下轮胎与轮拱发生干涉；车身侧面没有设计常规车门结构，仅在管架内侧预留了安全绑带的安装点位，方便驾乘人员快速上下车，同时降低整车重量；车尾位置预留了后置动力单元的安装空间，后悬长度控制在较短范围内，提升车辆的离去角参数，增强陡坡脱困能力。车身前部没有设计突出的保险杠结构，前覆盖件与前悬安装座齐平，最大化提升接近角参数，减少越野过程中前部托底的概率。

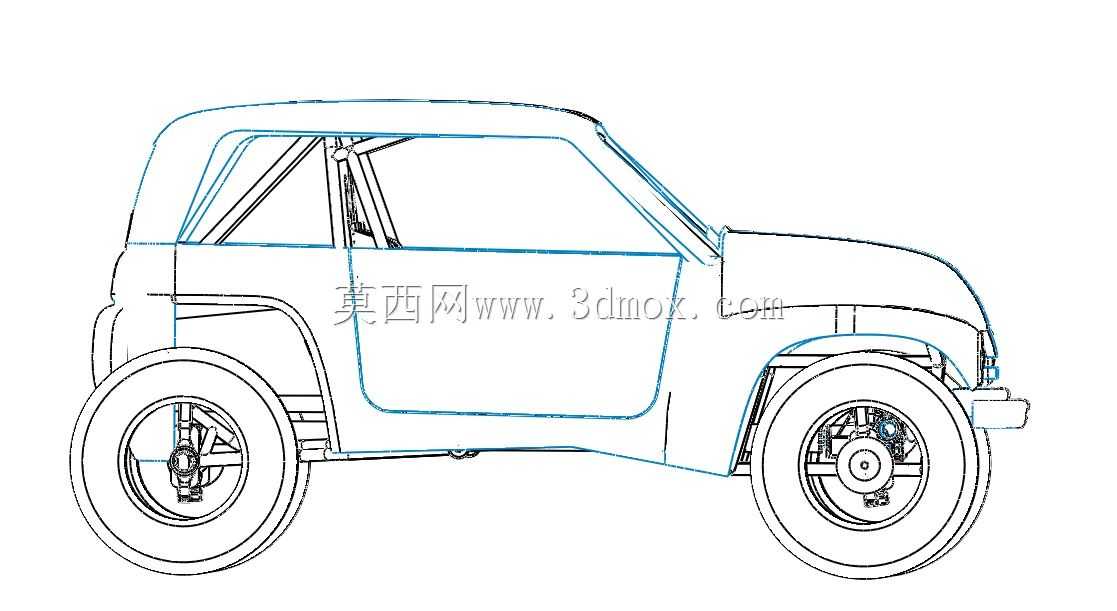

　　外形尺寸与安装边界方面，整车轴距控制在1.8米级，轮距匹配大偏移量轮毂设计，保证侧倾稳定性的同时，适配狭窄林间道路的通行需求；车身总高度控制在1.5米以内，降低整车重心，减少高速过弯时的侧翻风险；管架顶部预留了车顶行李架与辅助灯具的安装点位，安装孔位采用统一规格的螺纹孔，方便后期拓展改装。底盘安装边界上，车身管架底部预留了前后悬架安装支座、转向机固定位、动力总成悬置点位，所有安装面均设计了加强筋结构，保证大冲击载荷下的安装强度，悬架安装点位的位置度公差控制在0.2mm以内，避免装配后出现四轮定位参数偏差的问题。

　　细节设计上，车身覆盖件的棱线均做了大圆角过渡处理，避免越野场景下尖锐棱角带来的磕碰风险，轮拱内侧预留了挡泥板的安装卡槽，不需要额外打孔即可加装挡泥结构；车身管架内部预留了线束与油路的穿管空间，所有走线位置均设计了线束固定卡扣的安装位，避免越野过程中线束晃动磨损；座椅安装点位采用可调节设计，可适配不同身高驾乘人员的坐姿需求，同时预留了四点式安全带的安装锚点，满足场地竞速场景的安全防护要求。整车设计没有冗余的装饰性结构，所有外露结构均承担实际功能，覆盖件与管架的间隙控制在5mm以内，既保证装配精度，也避免泥土进入缝隙后难以清理的问题。
