皮卡后轮拱形防护挡泥结构设计

　　日常在非铺装路面行驶的皮卡车型，轮拱后方的挡泥结构是容易被忽略但实用性极强的部件，很多原厂配置的薄型挡泥皮在重载、越野穿越场景下很容易被碎石打裂，或是被泥块拖拽变形，根本起不到长期防护的作用。这套挡泥结构的设计，首先考虑的就是皮卡车型的使用场景——既要覆盖城市道路通勤时的雨水防溅需求，也要兼顾工地、非铺装路穿越时的碎石、泥块阻挡需求，避免带起的硬物击打货箱侧围、后保险杠下部，或是对后方跟随的车辆、行人造成飞溅干扰。

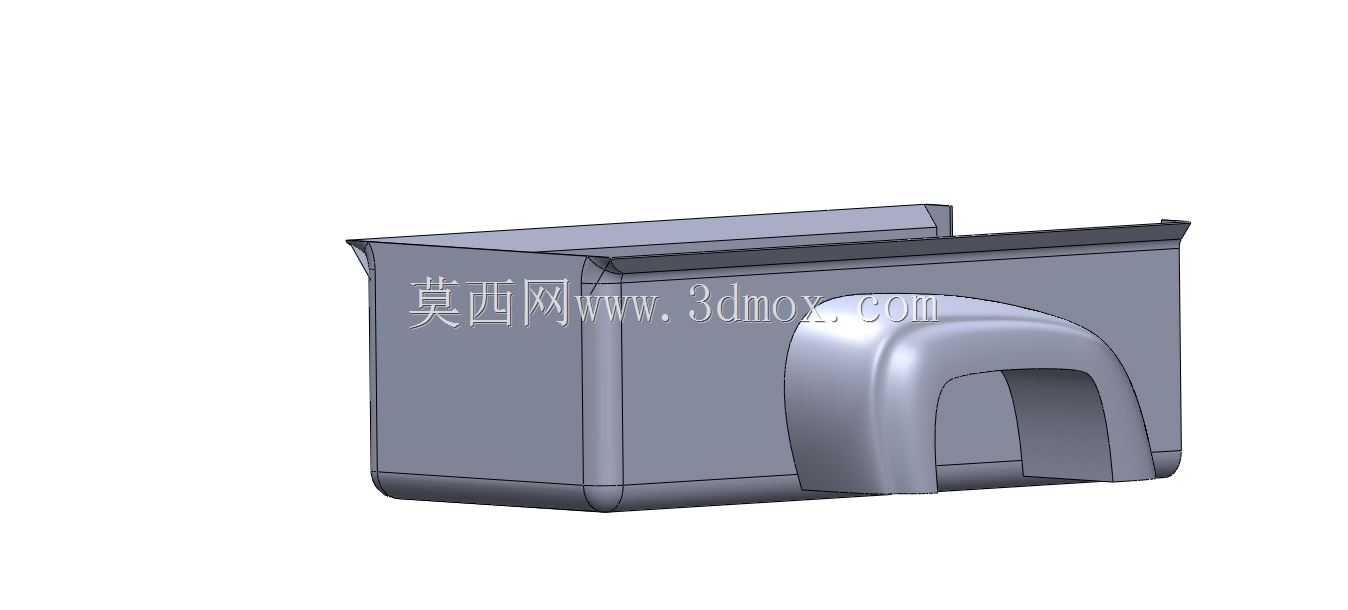

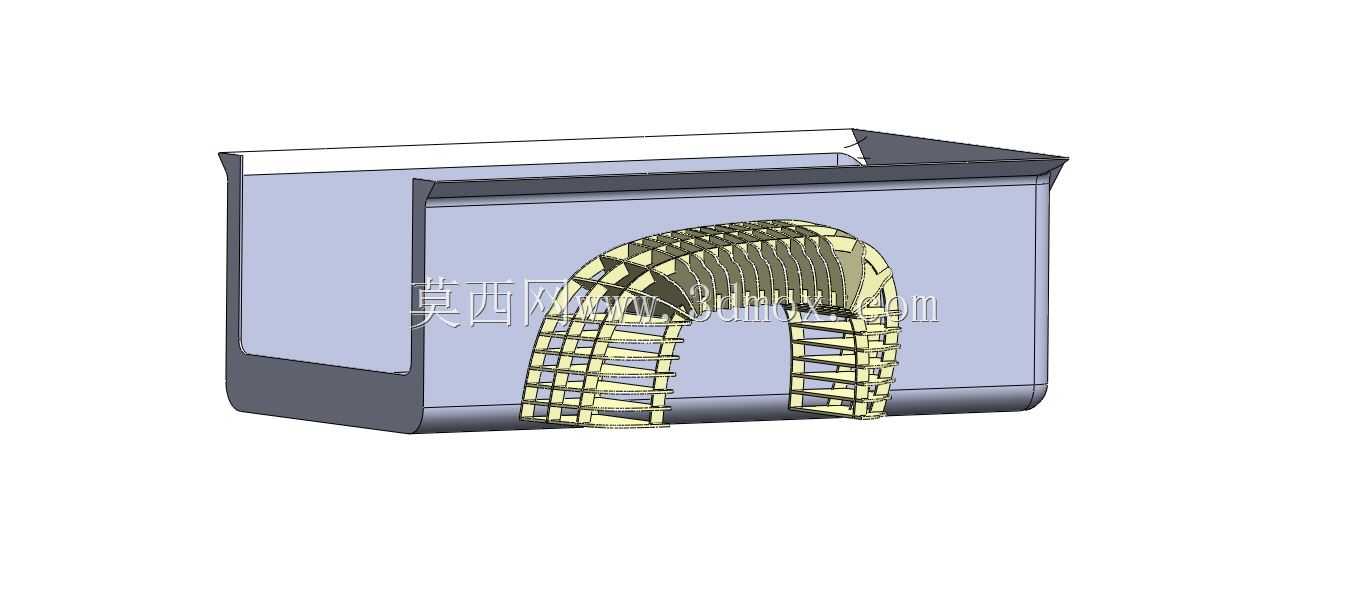

　　从结构设计逻辑来看，整个挡泥件采用了盒式贴合安装的基础形态，上部贴合皮卡货箱侧围的下沿轮廓，侧边顺着轮拱的弧形走势做内收，下部延伸到轮心以下的位置，确保能完全覆盖轮胎滚动时的飞溅抛射角度。和常见的平面式挡泥皮不同，这个结构在轮拱对应位置做了拱形的格栅式加强筋，筋条顺着轮胎的径向排布，既可以在受到泥块、碎石冲击时分散应力，避免整块板材受冲击开裂，也能在车辆行驶时引导气流，减少挡泥板背面形成的紊流带起的积尘，同时格栅的镂空结构不会完全兜住气流，高速行驶时不会产生额外的风噪和行驶阻力。

　　安装边界的设计上，整个挡泥件的上沿做了外翻的贴合边，预留的安装孔位对应皮卡货箱侧围下部的原有安装点位，不需要额外在车身上打孔，安装时可以直接用卡扣或者自攻螺丝固定在原厂预留的钣金孔位上，侧边和轮拱内衬的边缘做了重叠搭接的结构，避免轮胎带起的杂物从挡泥板和轮拱的缝隙里甩出。尺寸设计上，横向宽度完全覆盖皮卡后轮的胎面宽度，两侧超出胎面各20mm左右，确保轮胎全宽度范围内的飞溅物都能被挡住；纵向高度从货箱下沿一直延伸到离地间隙150mm左右的位置，既保证足够的遮挡范围，也不会因为离地过低在过陡坡、交叉轴的时候剐蹭地面造成损坏。

　　材质选择的适配性上，这个结构的壁厚设计兼顾了韧性和刚性，主体板材厚度3mm，加强筋的厚度1.5mm，既可以用改性PP注塑成型，也可以用ABS板材吸塑制作，低温环境下不会因为脆裂受冲击破损，高温暴晒下也不会出现形变下垂。格栅式的加强结构除了提升抗冲击性能，还能减少整个零件的材料用量，降低自重，整套结构安装完成后总重量不到1kg，不会给车身增加额外的负载。

　　实际使用场景里，这套挡泥结构不仅能阻挡碎石击打车身漆面，在雨雪天气行驶时，还能避免轮胎带起的泥水甩到货箱侧踏板、后尾灯的位置，减少日常洗车的频次，在拉运渣土、建材的工况下，也能减少轮胎夹带的石块掉落在市政道路上的情况，符合道路行驶的相关要求。和市面上常见的金属材质挡泥板相比，这个塑料材质的结构不会因为碰撞产生锈蚀，也不会在发生轻微剐蹭时产生尖锐的断裂边，对行人和其他车辆的安全性更好。

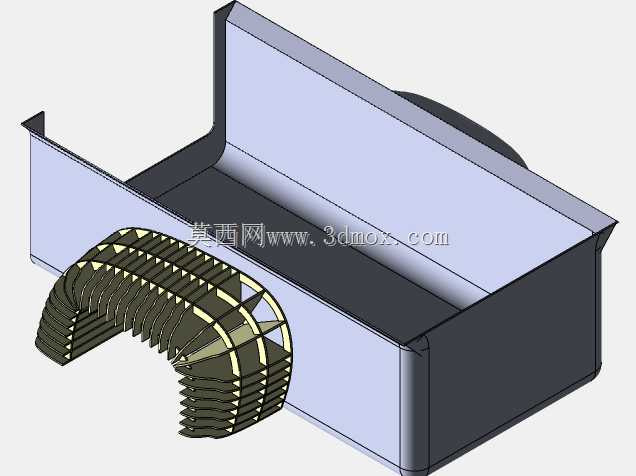

　　建模过程中，轮拱位置的弧形格栅做了等距排布，每根筋条的弧度都和轮胎的外轮廓保持等距间隙，最小间隙控制在30mm以上，避免轮胎在满载跳动、转向大角度的时候剐蹭到挡泥板的筋条；挡泥板的背面做了网格状的加强筋，沿着安装边的位置布置，确保长期使用不会因为震动出现安装位开裂的情况。下部的边缘做了卷边处理，避免薄边割伤安装人员的手部，也能减少边缘在气流作用下产生的震颤异响。
