双轮栏板式短途货运拖车结构设计

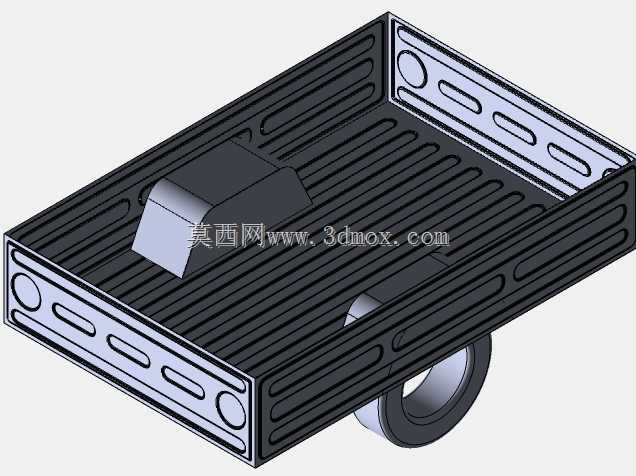

　　这款双轮栏板式拖车的结构设计，核心面向厂区内部物料周转、仓储短驳、工地零散建材转运这类高频短途运输场景，区别于长距离公路货运挂车，它的设计逻辑完全围绕小范围灵活作业的实际需求展开。从承载结构来看，车斗采用整体冲压成型的栏板结构，侧壁设置多道内凹式加强筋，既能够在不额外增加板材厚度的前提下提升栏板的抗变形能力，避免装载散料、块状物料时栏板外胀变形，也能通过冲压造型降低结构自重，兼顾承载能力与推行灵活性。轮组采用同轴双轮布局，轮体安装位置位于车斗重心正下方区域，这种布局的优势在于空载或轻载状态下转向时的回转半径极小，在狭窄的车间通道、货架间隙之间作业时不需要预留过多转向空间，单人即可完成转向、挪移动作，相比四轮结构的拖车，

　　在狭小空间内的通过性优势十分明显。车斗的栏板高度经过适配性设计，既能够满足常规箱装物料、袋装建材、零散加工件的装载防掉落需求，也不会因为栏板过高导致装卸物料时需要抬升过高的高度，降低一线作业人员的装卸劳动强度，车斗边角位置做了圆弧过渡处理，避免尖锐边角在作业过程中剐蹭周边设备、货物，也能减少作业人员磕碰受伤的风险。轮体与车斗的连接部位采用隐藏式安装支座，支座与车斗底部的承载横梁做一体化焊接固定，横梁采用槽型截面结构，能够均匀分散装载物料的重量到整个车斗底部框架，避免局部应力集中导致的底板变形，轮轴与支座之间预留了足够的转动间隙，适配厂区常见的减速带、地面接缝、轻微不平整路面的通行需求，不会因为小幅颠簸出现轮组卡滞的问题。

　　从安装边界来看，这款拖车的整体宽度适配常规厂区人行通道、货运电梯的内部尺寸，不需要对现有通行设施做改造即可直接投入使用，车斗前端预留了通用牵引连接接口，既可以搭配人工推行的扶手使用，也能够与厂区内的电动牵引车、叉车做快速连接，实现多节拖挂编组运输，适配不同作业量下的运输需求。车斗底板采用防滑纹理设计，装载表面光滑的箱装物料时能够减少物料滑动移位的概率，栏板与底板的连接位置做了满焊密封处理，装载颗粒状散料时不会出现漏料的问题，日常清理时也只需要直接冲洗即可，不会在缝隙位置积存物料残渣。在结构设计阶段，针对常见的拖车失效场景做了针对性优化：比如栏板与底板的连接位置增加了三角加强筋，避免长期重载下栏板与底板连接处开焊；

　　轮组支座位置做了加厚处理，应对频繁上下坡、过坎时的冲击载荷；车斗整体的重心设计偏低，即使装载较高的堆垛物料，也不容易出现侧翻的问题，适配厂区内常见的小坡度路面通行需求。不同于重型货运挂车的复杂结构，这款拖车的零部件数量少，日常维护只需要定期检查轮组转动状态、连接部位紧固情况即可，不需要复杂的保养流程，适合仓储、制造、工地等缺乏专业维护条件的场景使用，结构件全部采用常用的金属板材加工，不需要特殊的加工工艺，生产制造成本低，损坏后的替换维修也十分便捷。
