侧进油式燃油喷油器精密结构设计

　　这款侧置进油接口的燃油喷油器，主要适配小排量四冲程汽油机的进气道喷射场景，日常装机场景覆盖家用乘用车辆、小型通用动力机组以及轻型摩托类动力单元，核心作用是将调压后的燃油以特定雾化角度喷入进气歧管或进气道内，与进入气缸的空气充分混合形成可控浓度的可燃混合气，直接决定内燃机不同工况下的燃烧效率、动力输出平顺性以及尾气排放水平。

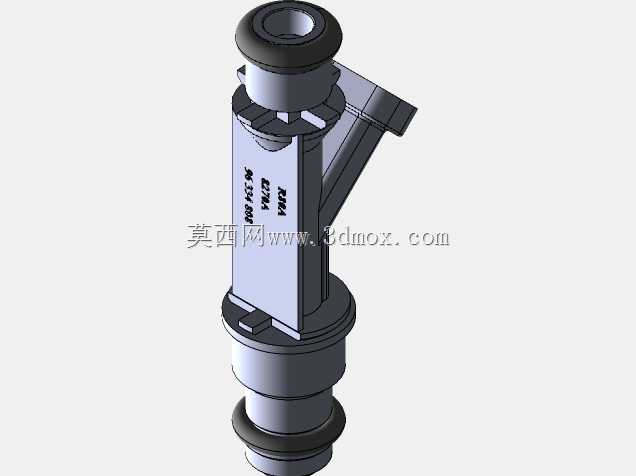

　　从结构设计逻辑来看，整体采用同轴阶梯式柱体布局，顶端的密封胶圈位用于和燃油分配轨的安装座配合，依靠橡胶圈的过盈压缩实现高压燃油的静密封，避免供油管路出现泄压渗漏问题；侧置的倾斜进油通道采用斜切式流道设计，进油端带有定位卡扣结构，安装时可快速卡入燃油轨的对应限位槽，既保证周向安装角度固定，也能避免发动机运行过程中振动导致喷油器松脱移位。中部的主体壳体为薄壁金属结构，内部集成了电磁驱动腔、针阀导向腔以及燃油稳压腔，进油通道与稳压腔采用平滑圆弧过渡，没有直角突变结构，可大幅降低高压燃油流经时的紊流与压力损失，保证不同喷油脉宽下的燃油流量稳定性。

　　针阀组件采用上下双导向结构，上部导向段与壳体的配合间隙控制在微米级，既保证针阀上下往复动作时无卡滞偏磨，也能控制内部燃油泄漏量在设计阈值内；下部的密封锥面与喷孔座采用配对研磨工艺，闭合状态下可实现零泄漏，避免停机后燃油渗漏进入进气道造成下次启动时混合气过浓。底端的密封胶圈位用于和进气歧管的安装孔配合，同样采用过盈配合实现进气侧的密封，避免未计量的空气从安装间隙进入进气道导致空燃比失准。

　　安装边界方面，整体轴向总长度适配主流1.5L-2.0L排量自然吸气汽油机的缸盖与燃油轨间距，安装时无需额外调整周边管路布局；主体外径与进气歧管安装孔的配合公差按照H7/g6级精度设计，装配时可直接压入到位，不需要额外的紧固件固定；侧置进油口的伸出长度与角度经过匹配校核，和燃油轨对接后不会与周边的进气歧管塑料壳体、线束接插件产生运动干涉，发动机运行过程中随缸盖产生的振动可通过上下两道橡胶圈实现有效缓冲，降低金属壳体的疲劳应力。

　　功能特性上，这款喷油器的针阀升程经过精准标定，不同驱动脉宽下的喷油量线性度表现优异，可覆盖从怠速低负荷到全负荷高功率的全工况喷油需求；喷孔组采用多孔式布局，喷出的燃油雾束锥角与进气道的气流走向匹配，燃油颗粒的索特平均直径控制在合理区间，可在短时间内完成蒸发混合，避免湿壁现象导致的机油稀释、积碳加重等问题。电磁驱动部分的响应速度满足高转速工况下的多次喷射需求，可实现分层稀薄燃烧控制策略，有效降低部分负荷下的燃油消耗。

　　建模过程中对所有配合面的公差带、密封槽的尺寸精度、流道的曲面连续性都做了完整还原，可直接用于喷油器的结构改进、教学演示以及发动机进气系统的匹配校核工作，结构细节覆盖了实际生产装配中的所有关键尺寸节点，不存在简化失真的结构特征。
