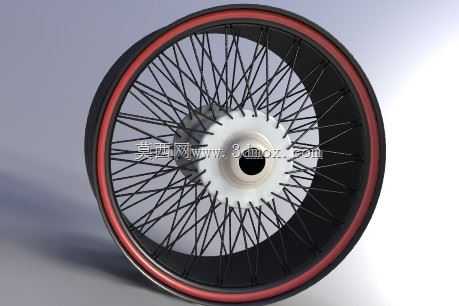

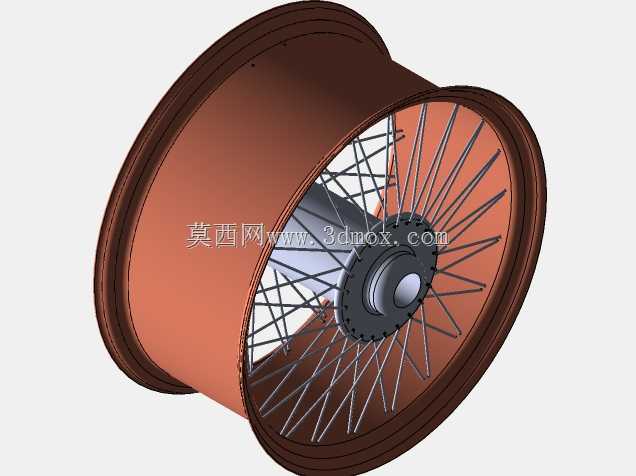

红边辐条式自行车轮组结构设计

　　该轮组结构针对城市休闲骑行、复古改装自行车的使用场景开发，可适配26寸规格的通勤自行车、复古巡航车的前轮安装需求，整体结构围绕轻量化与刚性平衡的核心目标完成设计。从安装边界来看，轮组中心花鼓的轴孔直径适配常规10mm直径的快拆轴或实心轴，花鼓两端的安装开档尺寸为100mm，可直接匹配常规城市车前叉的安装槽位，无需额外改装转接件；轮辋的外槽宽度为28mm，可适配宽度32c到47c之间的城市通勤外胎、复古光头胎，胎边卡槽深度为3.2mm，充气后可保证胎唇与轮辋紧密贴合，避免高速骑行或侧倾时出现脱胎风险。轮辋外侧的红色装饰圈采用嵌入式结构设计，与黑色轮辋主体的配合公差控制在0.15mm以内，装配后无松动凸起，既满足复古改装的外观需求，

　　也不会额外增加轮组的转动惯量。辐条采用等径高强度钢丝结构，总计36根辐条采用交叉3编的排布方式，每根辐条的张力差控制在15%以内，可保证轮组在承受120kg以内的垂直载荷时，轮圈的径向跳动量不超过0.3mm，端面跳动量不超过0.2mm，满足日常通勤的骑行精度要求。花鼓主体采用铝合金一体切削结构，内部预留标准轴承安装位，可适配6001型深沟球轴承，轴承位的同轴度公差控制在0.02mm以内，转动时的摩擦阻力可控制在极低水平，长期使用也不会出现花鼓偏摆的问题。设计过程中优先考虑了维修替换的便利性，所有辐条均采用标准14G规格，市场上可轻松采购替换件，花鼓的轴承也为通用标准件，无需定制专用配件即可完成日常维护。

　　轮组的整体重量控制在950g左右，相比同规格的钢板冲压轮组减重超过40%，骑行时的启动惯性更小，长距离骑行的体力消耗更低。辐条的编圈角度经过反复校核，每根辐条与花鼓法兰的夹角为32度，与轮辋条帽孔的夹角为92度，可保证辐条承受的拉力均匀分布，不会出现局部应力集中导致的辐条断裂问题。条帽采用铜质标准件，与轮辋的条帽孔配合间隙为0.1mm，调整辐条张力时不会出现条帽打滑或孔位磨损的问题。轮辋的内侧预留了常规V刹的刹车边工作面，表面粗糙度控制在Ra1.6，可直接适配常规钳形V刹的制动需求，无需额外加装碟刹座即可满足通勤制动要求，对于有碟刹改装需求的场景，花鼓左侧也预留了标准6钉碟刹座的安装孔位，孔位间距为44mm，

　　可适配160mm规格的标准碟刹片，覆盖不同用户的制动改装需求。在实际使用场景中，该轮组可应对城市铺装路面的日常通勤、平坦郊野道路的休闲骑行，可承受过减速带、路面小坑洼带来的瞬时冲击载荷，辐条的排布方式可将瞬时冲击快速分散到整个轮圈结构，避免局部受力过大导致的轮圈变形。设计时还考虑了轮组的动平衡特性，轮辋的壁厚差控制在0.2mm以内，花鼓的转动中心与轮圈的几何中心重合度误差不超过0.1mm，在25km/h的骑行速度下不会出现明显的轮组抖动问题，保证骑行的稳定性。红色装饰圈采用耐紫外线的ABS材质，长期户外使用不会出现褪色、开裂问题，与轮辋的配合处预留了0.05mm的密封胶槽，装配时打密封胶后可避免雨水进入配合缝隙导致的轮辋腐蚀问题。花鼓的两端轴档位置预留了标准密封圈安装槽，可搭配橡胶密封圈阻挡雨水、灰尘进入轴承内部，延长轴承的维护周期，日常使用中仅需每半年补充一次润滑脂即可保证转动顺畅。
