嵌入式圆形密封检修口结构三维设计

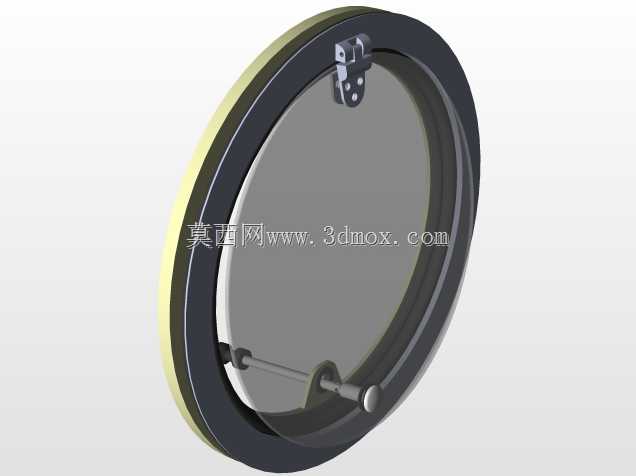

　　这款圆形嵌入式密封检修口结构，主要应用在各类需要定期开启维护、同时对密封性能有要求的封闭腔体场景，比如户外通讯设备舱的侧壁检修位、小型工业设备的壳体维护开口、卫浴间暗藏管线的墙面检修端、特种车辆舱体的内部检查口等，日常处于闭合锁止状态，需要检修内部构件、排查线路或更换内置元件时，可通过侧边的锁止结构快速开启，无需额外拆卸大面积壳体构件，能大幅降低日常维护的操作复杂度。从结构设计逻辑来看，整体采用同轴嵌套的三层配合结构，最外侧是与安装基面贴合的固定法兰环，安装时法兰环完全贴附在安装位的基面内侧，通过周圈均匀分布的固定点位完成与基体的连接，不会突出安装基面外侧，保证安装完成后外观面的平整性；中间层是密封胶圈嵌装槽，

　　槽体深度与胶圈的压缩量经过匹配设计，当盖板闭合锁止时，胶圈被均匀压缩15%-20%的厚度，既可以实现防尘、防溅水的密封效果，又不会因为压缩量过大导致胶圈过早老化失效，也不会因为压缩量不足出现密封缝隙。最内侧的活动盖板采用与固定座同曲率的圆弧设计，闭合后与外侧法兰环的外端面保持齐平，没有突出的棱角或台阶，避免在使用过程中积灰、勾挂外物。锁止结构设置在盖板的上部位置，采用翻转式卡扣设计，卡扣的转轴处预留了合理的活动间隙，长期反复开启闭合也不会出现卡滞，卡扣的锁止面做了斜度导向设计，闭合盖板时只需将盖板推到位，卡扣即可自动卡入固定座的锁止位，无需额外对位操作；解锁时只需拨动卡扣的拨片即可解除锁止，单人即可快速完成开启操作。

　　盖板下部设置了一个小型的磁吸定位点，当盖板闭合到接近锁止位置时，磁吸点会提供辅助吸附力，让盖板保持预贴合状态，避免在锁止卡扣前盖板自行向外翻开，提升安装和闭合操作的便利性。从安装边界尺寸来看，固定法兰环的外径比活动盖板的外径大出40mm的宽度，周圈预留的安装边宽度均匀，适合在厚度1mm-5mm的金属板材、复合材料板材或者墙面装饰层上开孔安装，开孔直径只需与活动盖板的外径匹配即可，安装时固定法兰环完全隐藏在基面内侧，外侧仅可见与开孔齐平的盖板表面，整体外观简洁规整。结构的受力设计上，固定法兰环的厚度比盖板厚2mm，保证安装后整体结构的刚性，不会因为日常的触碰或者轻微外力出现变形；盖板本身做了环形的加强筋结构，

　　在不增加整体壁厚的前提下提升了盖板的抗形变能力，即使受到垂直方向的按压外力，也不会出现中部凹陷的情况。密封胶圈采用可拆卸式嵌装设计，长期使用出现胶圈老化磨损时，无需更换整个检修口构件，只需将旧胶圈从嵌槽中取出，换装同规格的胶圈即可恢复密封性能，降低后期的维护成本。在实际选型应用中，这类结构可以根据安装位的腔体内部压力、防护等级要求调整胶圈的材质和锁扣的数量，比如应用在户外高湿高尘场景时，可以在原有单锁扣的基础上增加周圈的辅助锁点，提升密封面的压紧均匀性；应用在室内干燥场景时，也可以简化胶圈的截面结构，在满足基础防尘要求的前提下降低构件的整体成本。整个结构的所有活动部件都没有外露的弹簧、螺丝等小零件，开启后所有构件都连接在固定座上，不会出现零件脱落掉入腔体内部的风险，适合在对防掉落有要求的设备内部场景使用，避免维护过程中零件掉落造成设备内部故障。
