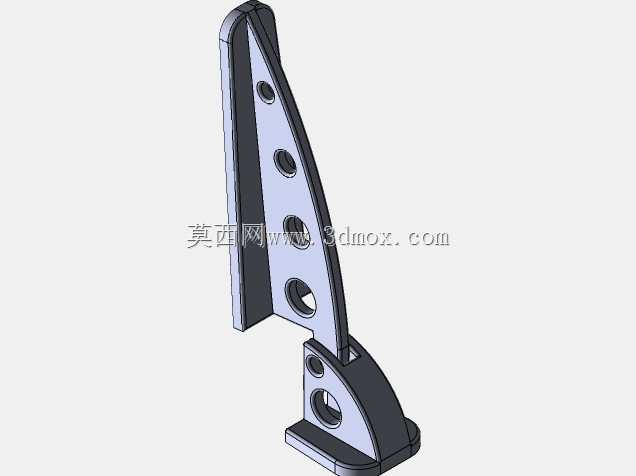

泪滴造型旅居车车门连接铰链结构

　　这款泪滴造型的车门铰链，主要适配拖挂式旅居露营车的外翻式舱门、侧开式乘客车门使用，在户外旅居装备的配套五金件中，属于兼顾外观协调性与结构可靠性的连接部件。从实际装车场景来看，这类铰链多安装在泪滴款露营车的弧形侧围与车门的拼接位置，需要匹配车身的流线型曲面轮廓，避免突出的五金件破坏整车的复古水滴外观，同时要承担车门反复开合的载荷，应对户外行驶过程中的颠簸震动、温差变化带来的结构形变。

　　从功能特性上看，该铰链采用分体式咬合结构，两个铰接页片分别通过沉头螺钉固定在车身门框与车门侧边上，中间的铰接转轴隐藏在页片拼接的缝隙内，没有外露的凸起轴头，既可以降低行车过程中的风阻，也能避免户外使用时灰尘、雨水灌入铰接缝隙造成卡滞、锈蚀。页片上的安装孔位做了沉头处理，螺钉安装后表面与页片完全齐平，不会出现刮蹭衣物、勾挂户外装备的问题，页片边缘全部做了R角圆滑过渡，没有尖锐的铣削毛刺，装配过程中不会划伤操作人员的手部，也不会在车门开合时剐蹭车身的漆面。

　　设计思路上，这款铰链没有采用常规的矩形合页结构，而是顺着泪滴露营车的弧形车身轮廓，将页片外形设计成与车身曲面贴合的流线泪滴形态，安装后页片外表面与车身外蒙皮的弧度完全匹配，视觉上和整车造型融为一体，不会有突兀的五金件外露感。结构设计阶段，铰接位置的配合间隙控制在0.15mm以内，既保证车门开合时的转动顺畅度，也能避免间隙过大造成车门晃动、行驶过程中出现异响。页片的厚度根据车门的载荷做了匹配，常规尺寸的露营车车门重量在8-12kg区间，该铰链单页的厚度设置为4mm，采用锌合金镀铬工艺处理，表面硬度可以达到HV220以上，耐磨性能满足车门上万次开合的使用要求，镀铬层的厚度控制在8μm以上，可以应对户外高湿度、盐雾环境下的防腐蚀需求，避免长期使用后出现锈迹影响外观与功能。

　　从安装边界尺寸来看，该铰链的总长度为120mm，最宽处宽度为28mm，铰接转动的最大开合角度可以达到110度，完全满足露营车车门全开时的人员进出、物品取放需求，不会出现开门角度不足造成的磕碰问题。安装时需要注意，车身侧的页片固定孔位需要提前在车身玻璃钢蒙皮的内侧预埋加强衬板，避免长期开关车门造成蒙皮开裂，两个页片的同轴度误差需要控制在0.1mm以内，否则会出现开合卡滞、螺钉受力不均断裂的问题。铰接位置内部预留了润滑脂存储槽，装配时填充低温润滑脂，可以在零下30度到零上60度的环境温度区间内保持转动顺畅，不会因为冬季低温出现润滑脂凝固、车门打不开的问题，也不会因为夏季高温造成润滑脂流失、铰接部位干磨异响。

　　在实际选型匹配时，这类铰链除了用在泪滴款露营车的车门上，也可以适配同类型弧形曲面的户外储物柜舱门、小型拖挂房车的工具箱舱盖，只要安装面的弧度与页片的曲面弧度匹配，就可以直接替换常规的矩形合页，提升整车外观的精致度。相比普通的平板合页，这种贴合曲面的泪滴铰链不需要在安装时对车身蒙皮做额外的打磨找平，页片背面的弧度直接与车身曲面贴合，安装后贴合紧密，不会出现缝隙过大造成的漏水、进灰问题，固定螺钉的排布沿着页片的长度方向均匀分布，受力点分散，长期使用不会出现页片变形、车门下沉的问题。
