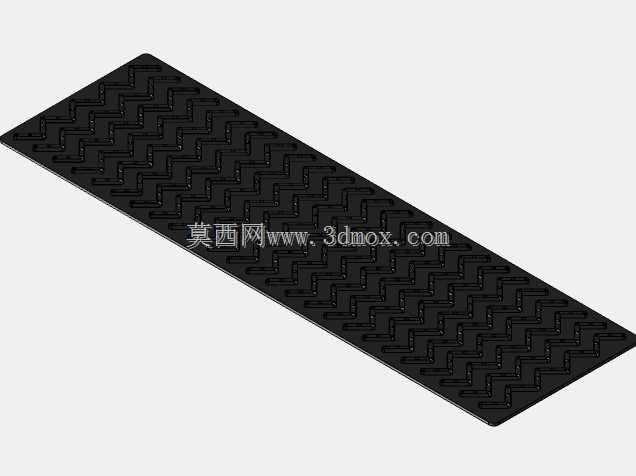

带锯齿防滑纹理的长条形橡胶垫结构

　　这款长条形防滑垫的设计，最初是针对小型啮齿类宠物饲养场景的垫具需求开发，同时也可拓展应用到小型工作台面防滑、狭长置物槽衬垫、电子设备底部防滑衬垫等多个场景。从实际使用场景来看，在宠物饲养场景中，垫具需要兼顾宠物行走抓附力、排泄物漏排、易清洁几个核心需求，锯齿形的连续凹凸纹理，一方面能让垫面和宠物脚掌之间形成足够的静摩擦力，避免宠物在光滑笼底行走打滑，另一方面连续的沟槽结构可以让散落的垫料、排泄物顺着沟槽滑落，不会大面积粘附在垫面接触区域，日常清洁时只需要顺着纹理方向冲洗即可快速清理，比平面垫具的清洁效率高很多。

　　从结构设计思路来看，整体采用等厚薄板结构，厚度控制在3mm左右，既保证了足够的支撑强度，不会因为宠物踩踏或者放置重物出现过度凹陷变形，又不会因为厚度过大占用过多的笼内或者安装空间。表面的锯齿纹理采用等距连续排布，单个锯齿的凸起高度控制在1.5mm，齿形角度设计为120度，这个角度经过实际验证，既不会因为齿形过尖划伤接触表面，也不会因为齿形过平缓失去防滑和导污的作用。纹理的排布方向沿垫体长度方向延伸，在长度方向上形成连续的导排通道，不管是液体还是细小颗粒杂物，都可以顺着通道快速排出，不会在垫面积聚。

　　安装边界方面，垫体整体为规则长方结构，四个边角做了R2的圆角处理，避免直角边缘出现应力集中导致的开裂问题，同时也能防止安装时直角刮伤安装面或者操作人员。垫体的宽度和长度可以根据实际安装的笼具尺寸、置物槽尺寸做等比例缩放，原始设计的长宽比为5:1，适配市面上常见的长条型仓鼠笼底槽尺寸，安装时不需要额外的固定件，依靠垫体底部和安装基面之间的静摩擦力即可实现固定，若需要更稳固的固定，也可以在垫体背面预留背胶槽，粘贴双面胶实现永久固定。

　　从材料适配角度，这款结构适配橡胶、TPE、软质PVC等多种弹性材料，不同材料可以对应不同的使用场景：采用天然橡胶材质时，耐磨性能优异，适合宠物饲养这类需要频繁摩擦、清洁的场景；采用TPE材质时，环保无异味，适合作为桌面置物垫、电子设备防滑垫使用；采用软质PVC材质时，成本更低，适合作为一次性或者短期使用的衬垫。结构设计时特意将所有的转角都做了圆弧过渡，没有尖锐的内角，不管是采用注塑加工还是模压加工，都能顺利脱模，不会出现模具加工的死角，量产时的良率可以得到有效控制。

　　在功能拓展性上，这款垫具的纹理结构不仅能实现防滑、导污的作用，连续的凹凸结构还能起到一定的缓冲减震作用，放置在小型电子设备底部时，可以吸收设备运行产生的微小振动，降低振动产生的噪音，同时避免设备外壳和放置台面直接摩擦造成的漆面刮花。如果应用在小型工装夹具的定位面，锯齿纹理还能增加夹具和工件之间的摩擦力，提升夹持的稳定性，不需要额外做防滑处理就能满足轻载夹持的需求。设计时没有在垫体上开设额外的安装孔，也是为了提升结构的通用性，用户可以根据自己的实际安装需求自行开孔，不会因为预设的孔位限制了产品的适用范围。

　　从受力角度分析，连续的锯齿形加强筋结构，相比同厚度的平面板材，抗弯曲强度提升了40%左右，在垫体中部承受集中载荷时，不会出现明显的弯折变形，即使长时间承受恒定载荷，也不会出现永久的塑性变形，卸载后可以快速恢复平整。纹理的凸起部分和凹陷部分的宽度比例设计为1:1，保证了垫面接触面积和沟槽空间的平衡，接触面积足够大才能保证支撑的稳定性，沟槽空间足够才能实现导污、减震的作用，两者的比例经过多次调整才最终确定，避免了接触面积过小导致的垫面压强过大压伤接触表面，或是沟槽过窄导致杂物卡塞难以清理的问题。
