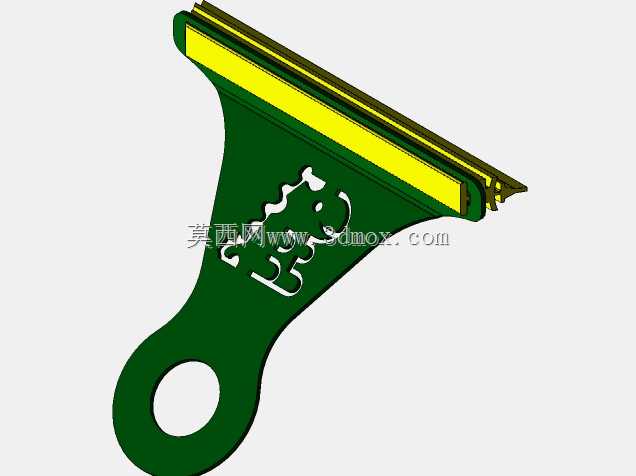

带卡通镂空造型的手持清洁雨刮结构

　　日常清洁作业里，这类手持雨刮的应用场景覆盖极广，小到家居场景里的玻璃台面、淋浴间水垢清理，汽车美容场景下的车窗水渍刮除，大到商用场景的展柜玻璃、门店落地窗清洁，都能见到这类结构的身影。和长杆外接式的雨刮结构不同，这款手持款的设计核心是适配单手操作的发力逻辑，整体握持端做了闭环指孔设计，单手握持时食指可直接穿入指孔，腕部无需过度弯折就能完成贴合施压的动作，长时间作业也不容易出现腕部酸胀的问题。

　　从功能特性来看，这款雨刮的刮条采用了分层嵌装结构，刮水胶条嵌在金属压条与支架卡槽之间，胶条突出支架边缘的尺寸控制在2mm左右，既保证胶条能在施压时产生足够的形变贴合清洁面，又不会因为胶条伸出过长导致刮拭时出现翻边、水痕残留的问题。支架主体采用一体冲压成型的板式结构，相比拼接式的支架结构，整体抗扭强度更高，在刮拭带有轻微弧度的曲面时，支架能顺着施力方向产生均匀的弹性形变，保证整个刮条长度方向都能和清洁面保持均匀贴合，不会出现局部漏刮的情况。

　　设计过程中，支架中部的卡通镂空造型并非单纯的装饰性设计，镂空区域在不降低支架整体结构强度的前提下，有效减轻了整体自重，同时镂空边缘做了圆弧过渡处理，清洁作业时即使手部碰到镂空区域，也不会出现锐边划伤的问题。刮条与支架的连接采用卡槽式无螺丝固定，后期胶条出现磨损老化时，只需将旧胶条从卡槽端部抽出，替换同规格的胶条即可，无需整体更换雨刮，大幅降低了后续的使用成本。

　　安装边界与尺寸适配方面，这款雨刮的刮拭有效宽度控制在120mm区间，整体支架长度不超过180mm，握持端的指孔内径为25mm，适配绝大多数成年使用者的手指维度，无需额外加装握持套就能保证握持稳定性。刮条端部做了圆角收边处理，刮拭过程中即使刮条边缘接触到玻璃边框、密封胶条等部位，也不会刮伤密封件或者在玻璃边缘留下刮痕。支架尾部的圆弧过渡设计，在作业到玻璃边角位置时，能更顺畅地贴合边角轮廓，减少边角区域的残留水渍。

　　实际使用过程中，这类结构的雨刮相比传统的海绵擦、抹布清洁，刮拭后的表面无水渍残留、无纤维掉屑，清洁效率能提升60%以上。针对不同的清洁场景，只需替换对应硬度的胶条即可——清洁光滑玻璃时选用邵氏硬度60A左右的软胶条，清洁台面、瓷砖等硬质粗糙表面时可更换邵氏硬度75A的稍硬胶条，支架本身无需做任何结构改动，适配性极强。结构建模时，需要重点关注卡槽的尺寸公差，卡槽的内宽尺寸要比胶条根部厚度小0.2mm，保证胶条嵌装后不会在刮拭过程中出现窜动、脱落的问题；同时支架的折弯角度要控制在15度，让握持时刮条能自然垂直于清洁面，减少手腕的调整角度，提升操作的顺畅度。
