WOSP LMA200车用交流发电机结构设计

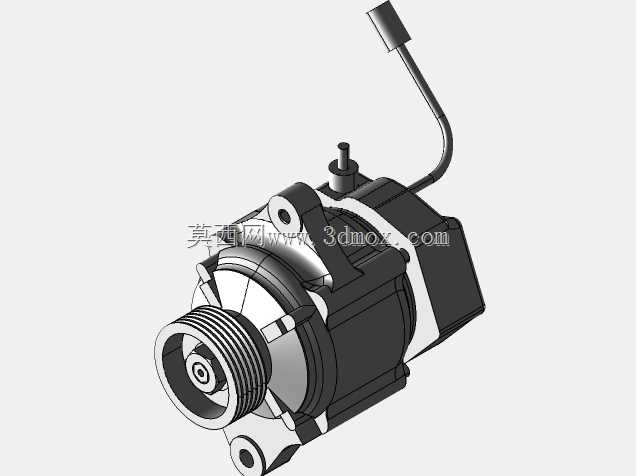

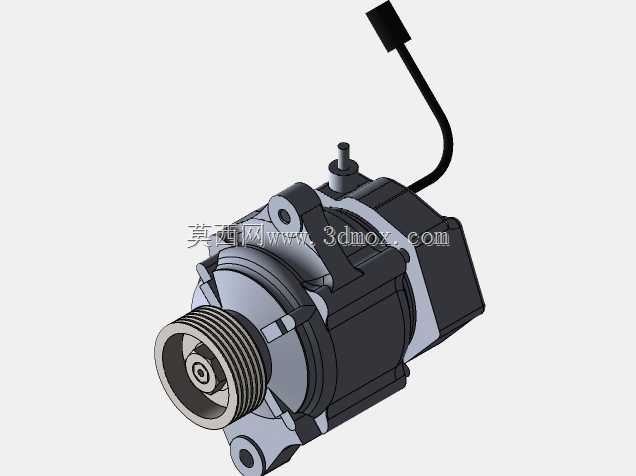

　　这款交流发电机主要面向车用改装与小功率动力设备的供电场景，在整套车载电气系统里承担核心供电职能——发动机运转过程中，除了为点火系统、车载电控单元、照明及各类车载用电负载持续供电外，还会为车载蓄电池补充电量，避免蓄电池持续亏电导致的启动失败、电控系统掉电复位等问题。和传统同功率等级的发电机相比，该型号采用紧凑化的壳体布局，在保证散热效率的前提下压缩了整体安装空间，适配机舱布局紧凑的改装车型、小型工程机械以及小型通用动力设备的安装需求。从结构设计逻辑来看，前端的多楔带轮是动力输入接口，匹配发动机曲轴端的皮带轮传动比，将曲轴的旋转动力传递到发电机内部的转子总成；带轮内侧的密封轴承承担径向与轴向载荷，保证高转速运转下的转子同轴度，

　　避免长期运转出现的扫膛、轴承异响等失效问题。转子总成采用爪极式励磁结构，通过后端的滑环与碳刷结构为励磁绕组提供励磁电流，运转时形成旋转磁场，切割定子绕组的三相线圈产生感应电动势，再经过后端内置的整流调压模块将三相交流电转换为稳定的直流输出，同时根据整车供电电压的波动动态调整励磁电流大小，把输出电压稳定在车载电气系统适配的区间内，避免电压过高烧毁车载用电设备、或是电压过低导致供电不足。壳体采用上下分体式的压铸铝结构，既兼顾了结构强度，又能通过壳体表面的散热筋结构将内部绕组、整流模块工作产生的热量快速传导到外界空气中，即使在夏季机舱高温、长时间高负载供电的工况下，也能把内部温升控制在绝缘材料允许的工作范围内，

　　延长绕组与电子元件的使用寿命。顶部的安装吊耳采用一体化压铸成型的结构，匹配对应的安装支架后可以实现可靠的径向固定，避免发动机运转过程中的振动导致安装脚断裂、皮带错位的问题；侧面预留的接线端采用防水插接结构，输出线束通过带卡扣的防水接插件与整车线束连接，能够抵御机舱内的泥水、油污侵蚀，避免接线端氧化、短路导致的供电故障。从安装边界来看，该发电机的轴向总长度控制在适配小排量车型机舱的尺寸范围内，带轮的槽型匹配通用的多楔带规格，安装吊耳的孔位间距符合主流改装机型的安装尺寸，不需要对原车的安装支架、皮带走向做大幅度修改就能完成替换安装；后端的出线方向采用侧出式设计，避开了机舱内的排气管、转向助力管路等周边部件，不会出现线束干涉、

　　高温烘烤线束绝缘层的隐患。在实际选型匹配过程中，需要重点核对带轮的传动比与发动机最高转速的匹配关系，避免发电机转速超过设计上限导致的转子超速损坏；同时要确认输出功率能够覆盖整车所有用电负载的总功率需求，预留15%左右的功率余量，避免怠速工况下发电机输出不足导致蓄电池持续放电。建模过程中对内部的绕组间隙、轴承配合公差、碳刷与滑环的接触压力都做了符合工程实际的还原，壳体的分型面、安装孔的倒角、散热筋的拔模角度都按照压铸工艺的要求做了对应设计，既可以作为结构设计人员参考发电机布局的三维参照，也能用于设备改装过程中的安装干涉校核，提前预判安装过程中可能出现的空间冲突问题，减少实物试装的反复调整成本。
