硬质合金阶梯钻切削刀具结构设计

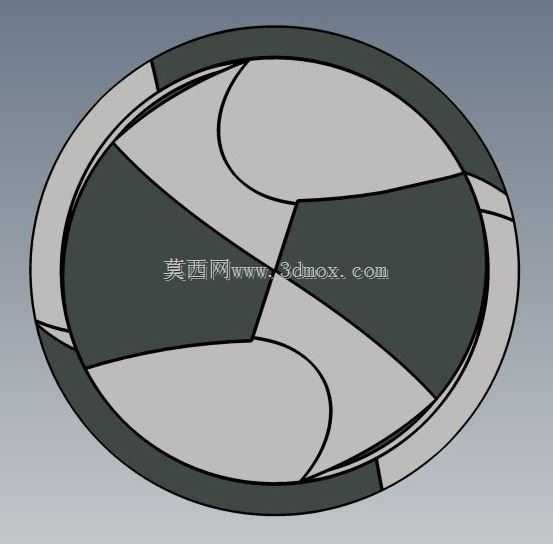

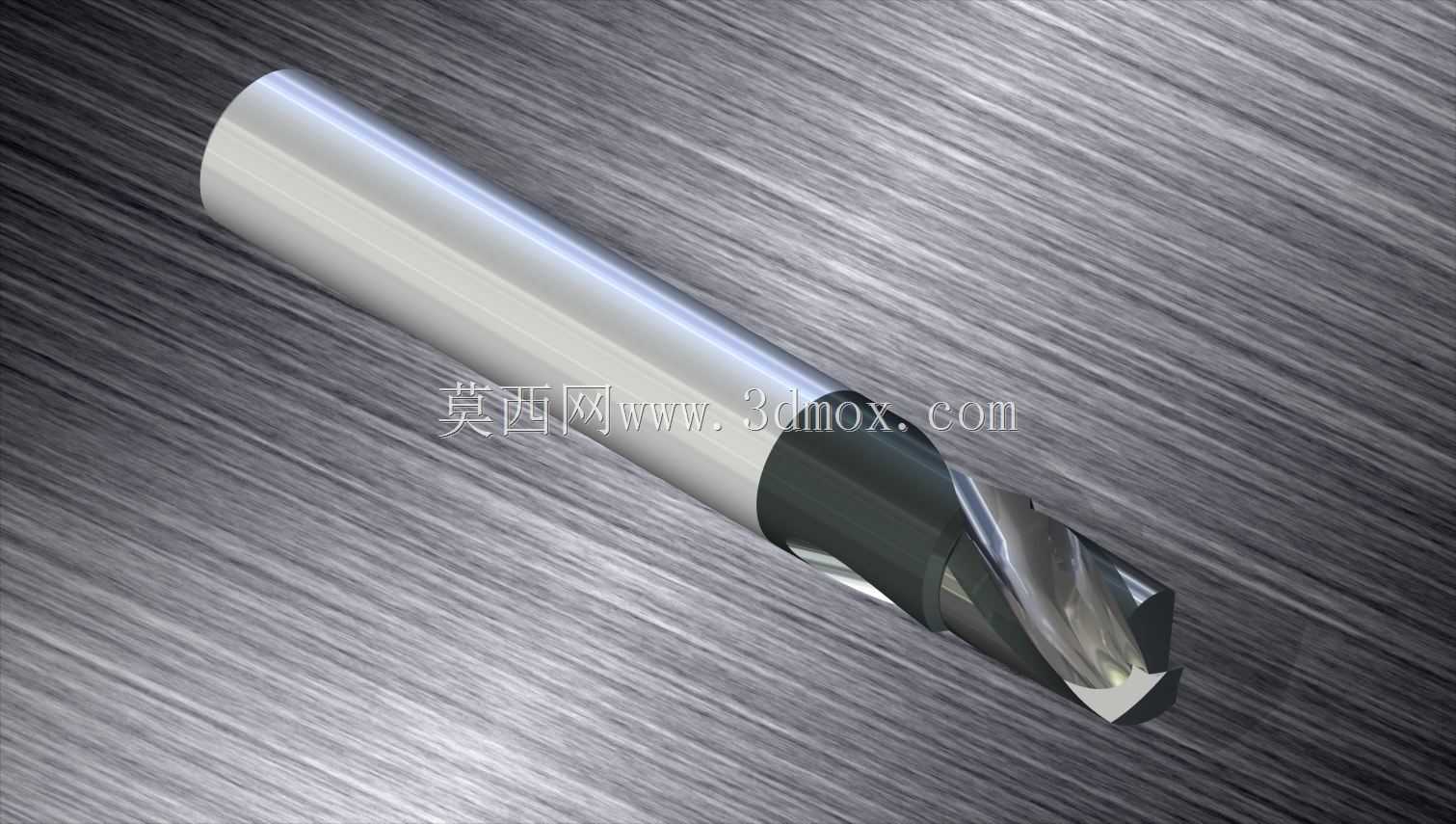

　　在金属切削加工的孔加工工序里，阶梯钻是能一次性完成不同直径同轴孔加工的常用刀具，广泛应用于钣金加工、汽配零件钻孔、通讯结构件加工、模具配件加工等场景，相比普通直柄麻花钻，它能省去换刀步骤，一次走刀即可完成多阶孔的成型，有效减少换刀辅助时间，同时保证各段孔的同轴度公差，避免多次换刀带来的定位误差。这款阶梯钻的结构设计从实际加工工况出发，整体采用直柄装夹结构，柄部为光滑圆柱面，适配常规的ER夹头、钻夹头装夹，装夹时的夹持段长度预留足够的接触面积，能在高速钻削时传递足够扭矩，避免切削过程中出现打滑、刀具窜动的问题。刀具的切削段采用阶梯式变径设计，前端小直径段为先导钻削部分，负责初始定位与先导孔加工，其钻尖角度经过优化，

　　兼顾定心性能与轴向切削力平衡，钻尖横刃经过修磨处理，能有效降低钻削初始阶段的轴向抗力，减少入钻时的孔位偏移，保证孔位的位置度符合加工要求。后续的大直径阶梯段承担扩孔与台阶成型的作用，阶梯过渡处采用平滑的圆弧过渡结构，避免应力集中，同时在过渡位置设计有对应的排屑空间，保证不同直径段切削产生的切屑能顺利排出，不会在台阶位置堆积造成堵屑、刮伤已加工孔壁的问题。刀具的切削刃部分采用硬质合金材质设计，刃口经过钝化处理，能在加工钢件、铝合金、铜件等常见金属材料时保持足够的刃口强度，减少崩刃风险，同时刃带的宽度设计经过匹配，既能保证孔加工的尺寸精度与表面粗糙度，又不会因为刃带过宽造成切削摩擦力过大、加工发热严重的问题。

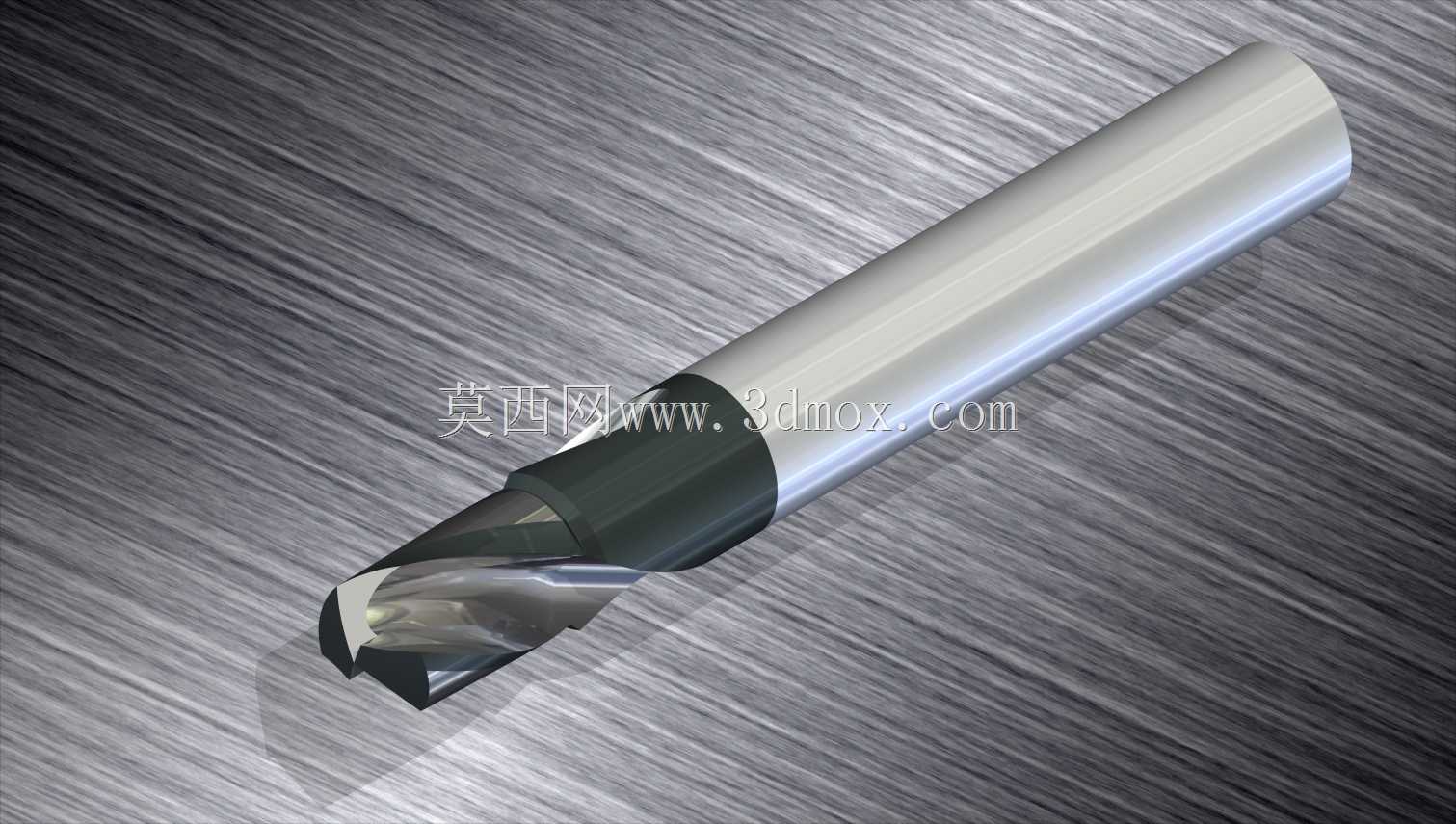

　　刀体的非切削部分采用黑色涂层处理，既可以提升刀体表面的耐磨性能，减少切屑冲刷带来的刀体磨损，也能在一定程度上提升刀体的防锈能力，延长刀具的存放与使用寿命。排屑槽的螺旋角度经过针对性设计，在保证排屑顺畅的同时，兼顾刀体的整体刚性，避免因为槽型过深造成刀体刚性不足，在大进给切削时出现刀具振颤、让刀的问题。从安装边界来看，这款阶梯钻的柄部直径与常规同规格直柄钻一致，不需要额外定制专用夹头即可在普通台钻、加工中心、手电钻等设备上使用，刀具的总长度设计兼顾了常规加工的深度需求，不会因为长度过长造成刚性下降，也不会因为长度过短无法满足常规板件、型材的钻孔深度要求。在实际使用场景中，这类阶梯钻常被用于加工需要沉头孔、台阶孔的零件，

　　比如通讯设备的安装固定孔、钣金机箱的螺丝过孔与沉头座、汽配零件的同轴台阶孔等，一次走刀即可完成原本需要钻头、锪钻两把刀具才能完成的加工内容，大幅提升加工效率，同时保证各段孔的同轴度，减少二次装夹或换刀带来的精度损失。设计过程中也充分考虑了不同加工材料的切削特性，槽型的抛光处理可以减少切屑与槽壁的摩擦，让切屑能更顺畅地排出，尤其是在加工塑性较强的铝合金材料时，能有效避免积屑瘤的产生，保证孔壁的加工质量。刀具的阶梯直径公差按照精密级孔加工要求设计，能满足IT8级左右的孔加工精度要求，适配绝大多数常规机械零件的孔加工公差需求，不需要后续额外的铰削工序即可满足装配要求。
