汽车传动系统spicer花键样条构件

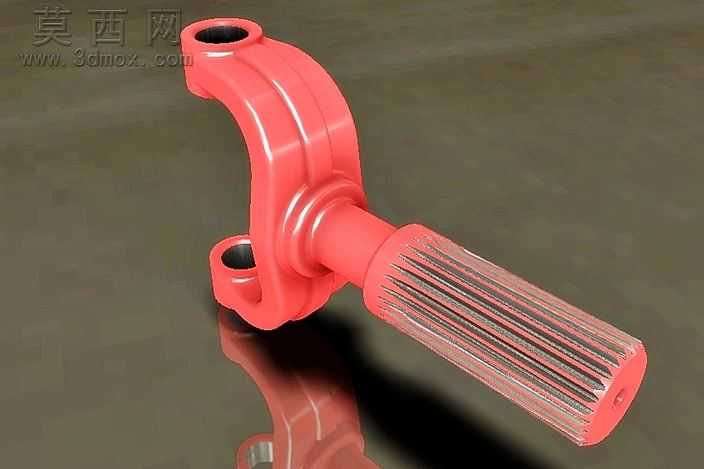

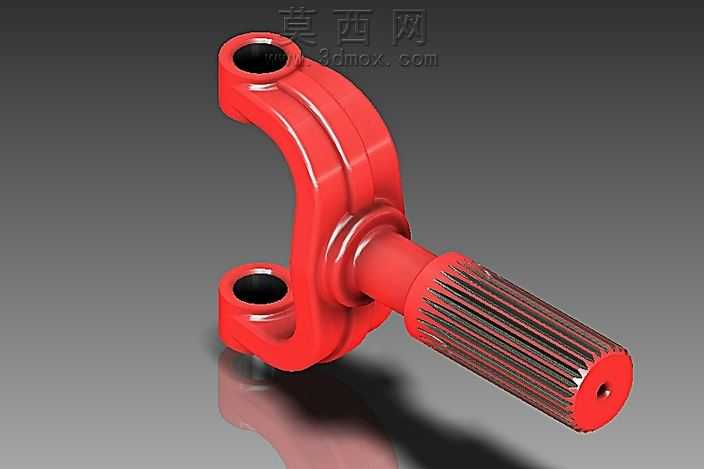

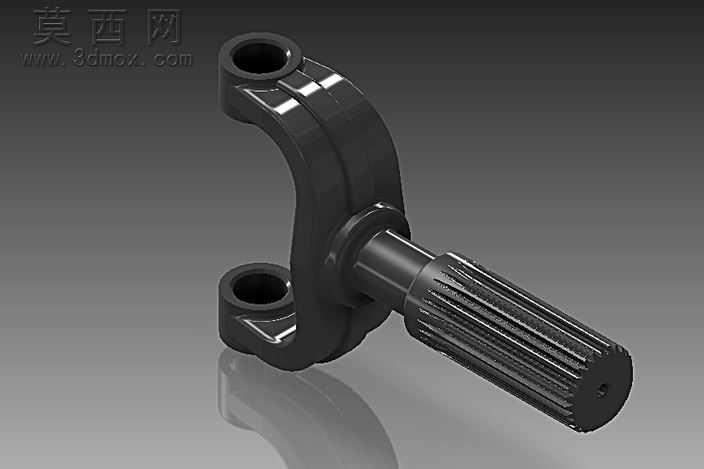

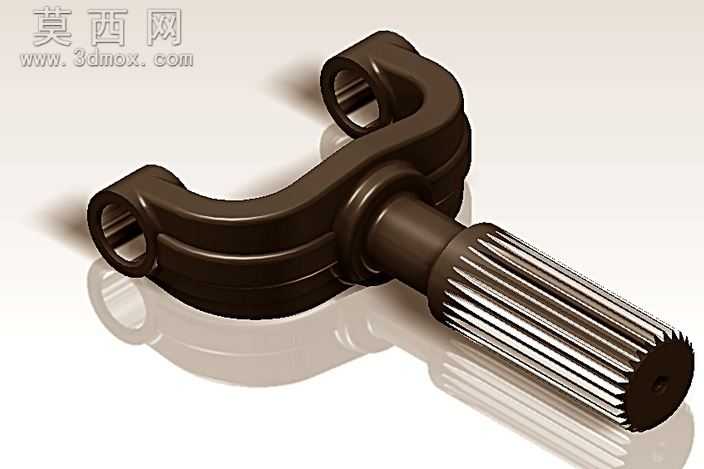

本模型为汽车传动系统配套的spicer花键样条构件，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以旋转特征生成构件的基础轴体与叉形连接基体，针对叉体部分的弧形轮廓采用多段样条曲线拟合实际加工的曲面弧度，通过拉伸切除完成叉体两端的同轴安装孔特征，保证孔位与轴体的同轴度公差符合传动构件的装配要求。针对轴端的花键结构，采用单齿拉伸后圆周阵列的方式完成建模，每一个花键齿的齿形、齿距、齿向参数均参照spicer标准样条的实际尺寸设定，齿根与齿顶的过渡圆角单独添加圆角特征，还原实际零件的工艺倒角结构，避免应力集中的结构缺陷。材质设置阶段为构件赋予亮红色金属漆材质，调整材质的反射率、粗糙度参数模拟锻钢件表面喷涂防护漆后的质感，添加环境反射贴图让曲面呈现自然的光影过渡，渲染阶段采用工作室地面环境，添加柔和的顶光与侧光组合，让构件的曲面弧度、花键齿的棱线结构清晰呈现，同时在地面生成柔和的倒影增强模型的真实感。结构设计上，叉形连接端用于对接传动万向节部件，花键轴端用于插入配合的花键套实现扭矩传递，整体结构的壁厚、过渡圆角均参照实际传动零件的力学性能要求设计，叉体与轴体的连接部位添加加强筋结构提升连接强度，避免大扭矩传递下出现结构断裂。建模过程中对所有装配配合面添加了几何约束，保证安装孔的同轴度、花键齿的等分精度符合实际装配要求，模型同时导出STEP与IGES通用格式，可适配多数三维软件的装配调用需求，可用于传动系统的装配模拟、运动仿真以及结构力学分析参考。
