巴拉莱卡琴三角弦乐器结构建模

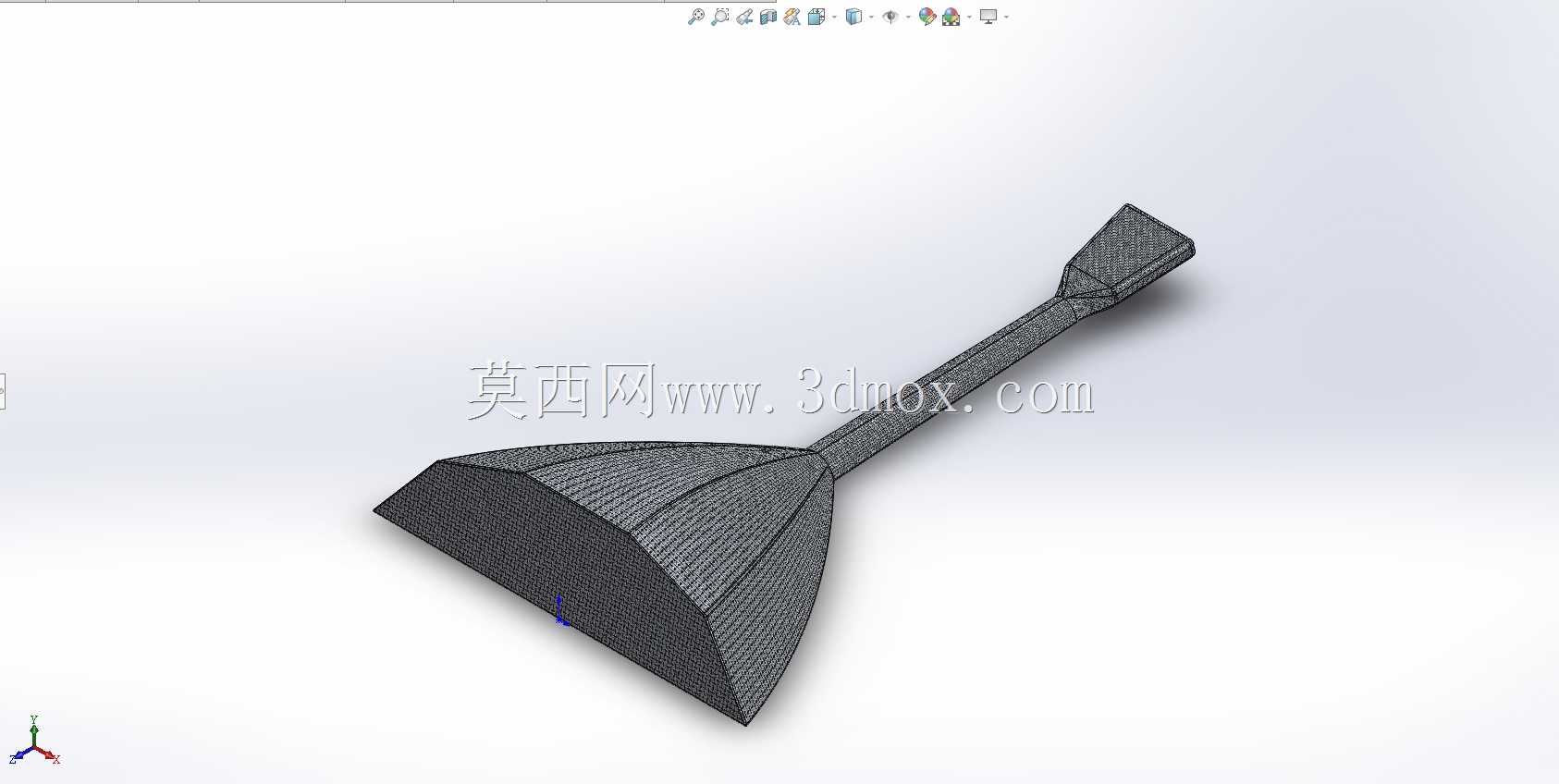

　　本次建模的巴拉莱卡琴是俄罗斯传统三角弦鸣乐器，整体结构分为共鸣箱体、琴颈、琴头三个核心区段，建模过程中优先还原了传统巴拉莱卡的三角形共鸣箱特征，箱体采用前宽后窄的渐变截面设计，前端共鸣面宽度控制在320mm区间，箱体厚度从琴颈衔接处的45mm逐步过渡到前端最厚处的65mm，曲面过渡全程采用G2连续曲率处理，避免后续实体加工时出现应力集中棱线。琴颈部分采用等截面矩形带圆角的结构设计，总长度控制在480mm，截面尺寸为28mm×20mm，与共鸣箱衔接处做了15mm的嵌入榫位结构，预留0.2mm的装配公差间隙，方便后续实物组装时的胶接固定。琴头部分做了收窄楔形处理，宽度从琴颈衔接处的28mm逐步收窄到端部的22mm，厚度保持18mm，表面预留了弦轴安装的孔位特征，孔位直径按照通用弦轴尺寸设置为6mm，孔位间距保持12mm均匀排布，符合传统三弦巴拉莱卡的弦距规范。

　　从应用场景来看，该模型可用于文创产品的3D打印定制、民族乐器教学的演示教具、文旅周边产品的结构开发，也可作为虚拟场景中的民俗道具资产使用。设计过程中没有做过多的装饰性雕花特征，优先保证结构的可加工性，所有壁厚均控制在2.5mm以上，满足FDM3D打印的最小壁厚要求，避免打印过程中出现薄壁翘曲、破损问题。共鸣箱内部做了中空处理，中空区域距离外表面保持均匀2.5mm壁厚，既可以减轻整体重量，也能还原木质巴拉莱卡的共鸣腔体结构，若用于声学演示场景，可在共鸣面预留弦码安装的定位凸台，凸台高度设置为3mm，长度40mm，位置距离共鸣箱前端边缘110mm，符合传统巴拉莱卡的弦码安装位置要求。

　　建模时对所有棱边都做了R0.8mm的圆角处理，既符合手持乐器的人机工程要求，避免握持时的锐边割手问题，也能在注塑或者3D打印过程中减少应力集中，提升成品的结构强度。琴颈与共鸣箱的衔接位置做了三角加强筋结构，筋位厚度3mm，从琴颈底部延伸到共鸣箱内侧120mm位置，可有效避免琴颈受琴弦拉力产生的弯曲变形，按照常规民谣琴弦的拉力计算，该加强结构可承受总拉力不超过180N的琴弦载荷，满足三弦巴拉莱卡的张弦强度要求。整体模型的总长度控制在800mm，最大宽度320mm，安装边界尺寸适配常规桌面级3D打印机的成型仓尺寸，无需拆分打印即可一次性完成主体结构制作，若用于木质乐器的加工生产，该模型的曲面数据可直接导入CAM软件生成五轴加工刀路，减少后续的逆向修模工作量。

　　考虑到不同应用场景的适配需求，建模时将共鸣箱、琴颈、琴头三个部分做了独立的实体分组，可根据实际需求单独拆分修改，比如针对儿童教具场景可等比例缩小至原尺寸的60%，针对文创摆件场景可在共鸣箱表面增加浮雕特征的挂载面，无需重构整体曲面结构。弦槽位置的深度设置为8mm，可适配常规的金属弦轴或者木质弦轴安装，琴弦的安装路径从琴头弦轴位置延伸到共鸣箱尾部的挂弦钉位置，挂弦钉孔位直径设置为3mm，深度10mm，位置在共鸣箱前端尖角处向内20mm的中心线上，保证三根琴弦的排布角度对称，不会出现弦位偏移影响演奏手感的问题。整个结构没有复杂的倒扣特征，若采用注塑工艺生产，仅需简单的两瓣模具即可完成主体成型，脱模斜度设置为1.5°，符合通用注塑工艺的脱模要求，无需额外设计抽芯结构，可有效降低量产时的模具开发成本。
