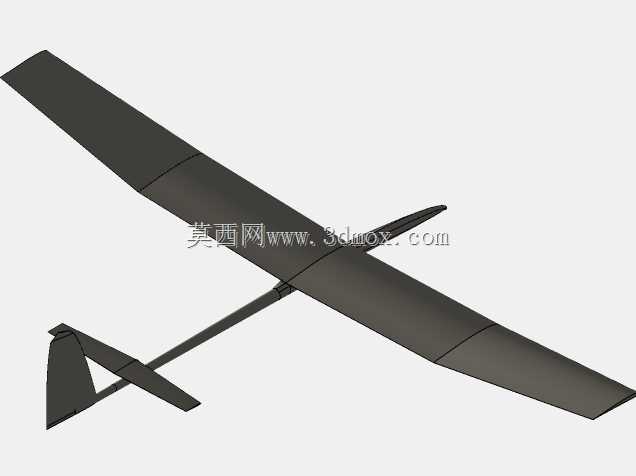

固定翼滑翔航模结构三维设计

　　这款固定翼滑翔航模的结构设计，核心围绕低速无动力滑翔的气动需求展开，整体采用上单翼布局，机翼为大展弦比平直翼构型，翼型选用低速升阻比表现优异的平凸翼型，能够在较低的起飞抛投速度下获得足够升力，适配手抛起飞、小坡度牵引起飞等多种户外使用场景，可用于航空科普教学、青少年航模竞赛训练、休闲航空运动等实际场景。从结构设计逻辑来看，整机采用模块化拆分思路，机翼沿展向分为多段拼接结构，各段翼肋沿翼梁等距排布，翼梁采用贯穿式矩形截面梁设计，承担飞行过程中的弯曲载荷与扭转载荷，机翼前缘做了圆弧钝化处理，既能够降低低速飞行时的诱导阻力，也能避免轻微碰撞时出现翼面结构破损，机翼后缘预留了副翼安装位，可根据实际使用需求加装微型舵机实现横滚操纵，

　　满足不同操控水平使用者的改装需求。尾翼部分采用常规布局的平尾加垂尾构型，平尾与垂尾均通过细长尾撑杆与主机身连接，这种设计能够在保证尾翼操纵力臂足够的前提下，大幅降低尾部结构重量，优化整机重心分布，尾撑杆与机身、尾翼的连接位置均设计有定位止口，装配时无需额外调整即可保证尾翼与机翼的安装角精度，平尾安装角预设为2度负安装角，能够在滑翔过程中提供足够的纵向静稳定性，避免飞行中出现抬头失速的情况，垂尾后缘预留方向舵安装位，可配合副翼实现航向操纵，提升飞行过程中的机动性能。机身部分采用极简的杆身融合设计，主机身段为机翼安装提供定位基准，机翼安装位置预设3度安装角，匹配平尾的负安装角形成合理的气动配平，

　　能够让整机在无操纵输入时保持平稳的滑翔下滑姿态，机身前端预留了配重安装舱，可根据实际飞行时的重心状态调整配重块位置，将整机重心控制在机翼弦长30%至35%的最优区间内，避免出现头重俯冲或者头轻失稳的飞行状态。从安装边界尺寸来看，整机翼展控制在1.2米至1.5米的适配区间，机身长度约为翼展的二分之一，这种尺寸比例既能够保证滑翔时的留空时间表现，也方便日常携带与外场运输，机翼与尾撑杆、尾翼的连接均采用快拆式卡扣结构，无需使用胶水粘接即可完成整机装配，拆卸后可放入普通航模收纳包中，适配外场飞行的携带需求。结构强度设计上，所有受力部位均做了等强度优化，翼梁在机翼根部位置做了局部加厚处理，对应飞行过程中弯矩最大的区域，尾撑杆选用薄壁空心结构，

　　在保证抗弯刚度的前提下尽可能降低结构重量，整机空重控制在200克以内，配合大展弦比机翼的升力表现，滑翔比可达到1:12以上，在无风环境下从10米高度手抛即可获得超过120米的滑翔距离。设计过程中充分考虑了3D打印制作的工艺适配性，所有零部件的壁厚均设置为1.2毫米以上，无小于45度的悬空打印结构，无需添加大量支撑即可完成FDM工艺打印，打印完成后仅需简单去除支撑毛刺即可完成装配，降低了普通爱好者的制作门槛，各活动操纵面的连接位置均预留了0.3毫米的装配间隙，既能够保证操纵面转动灵活，也不会出现过大的装配间隙影响气动效率。针对实际飞行中容易出现的碰撞损坏问题，机翼前缘、尾翼翼尖等易损部位均做了圆弧加厚处理，轻微碰撞时不会出现结构断裂，即使出现局部损坏，也可单独更换对应的分段部件，无需替换整个机翼或者尾翼结构，降低了日常使用的维护成本。整机气动布局经过多轮迭代优化，在低速飞行时的横向稳定性表现优异，即使遇到轻微的侧风扰动也能够自动恢复平稳姿态，适合新手进行滑翔飞行练习，也可作为航空科普教学的实体教具，帮助学习者直观理解固定翼飞行器的气动原理、重心配平逻辑、结构受力传递路径等专业知识，在航模设计教学、航空科普活动中都具备较高的实用价值。
