小排量遥控滑翔机机体结构设计

　　这款3.5cc排量级的小型遥控滑翔机机体结构，主要面向休闲航空模型运动场景设计，适配小排量压燃式航模发动机，可满足户外开阔场地的低速滑翔、短距动力飞行需求，适合航模爱好者进行日常飞行练习、机体改装调试使用。从实际使用场景来看，这类小排量动力滑翔机对起飞场地要求不高，平整的草坪、硬质土路即可完成滑跑起飞，飞行过程中动力输出平缓，滑翔比表现优异，在发动机熄火后仍能依靠机翼升力完成长距离滑翔降落，对新手操控的容错率更高。

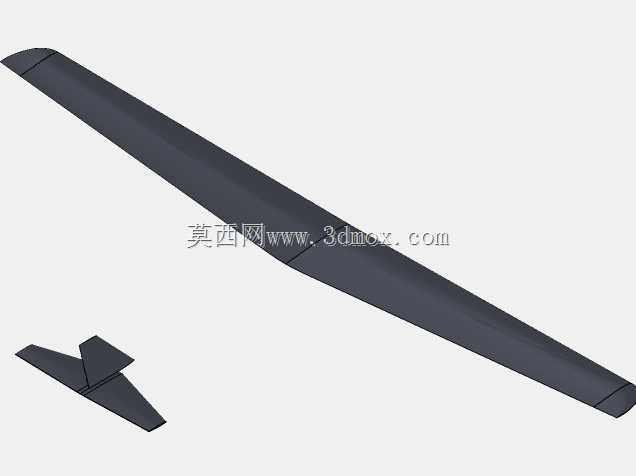

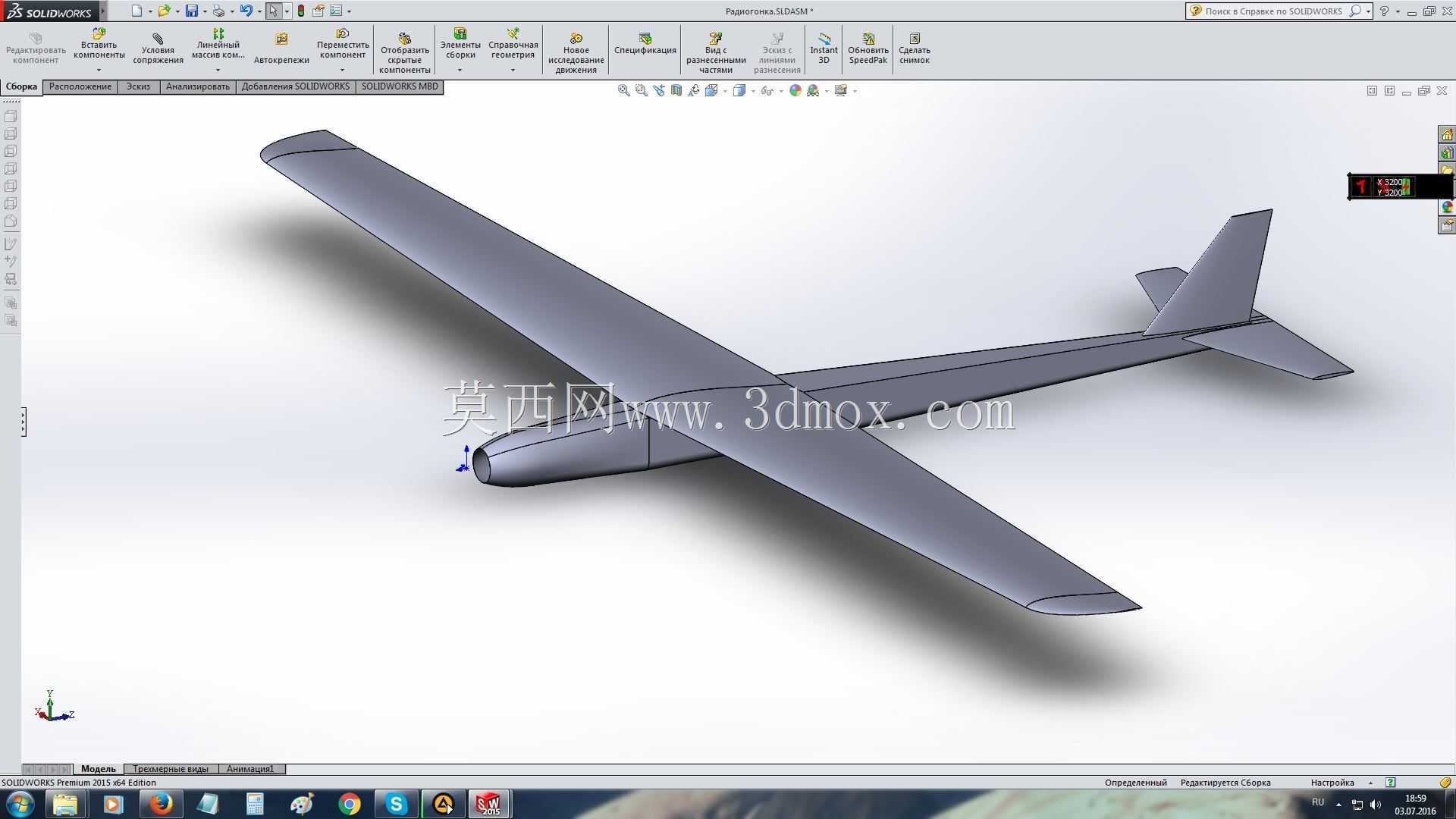

　　设计过程中优先考虑了低速飞行的升力特性，机翼采用大长宽比的平直翼布局，翼型选取相对厚度适中的平凸翼型，在低雷诺数飞行状态下能维持稳定的升阻比，避免小速度飞行时出现失速尾旋的问题。机身整体采用细长流线型设计，从机头发动机安装位到机尾尾翼组的截面逐步收窄，尽可能降低飞行过程中的寄生阻力，机头位置预留了标准的小排量航模发动机安装座，匹配3.5cc级压燃发动机的安装孔位，同时预留了油箱、遥控接收机、舵机的安装腔体，各部件的安装位置都经过重心配平计算，整机重心落在机翼弦长30%左右的位置，确保飞行时的纵向稳定性。

　　尾翼组采用常规的平尾加垂尾布局，平尾与垂尾的面积配比经过反复调试，平尾提供足够的纵向安定性，垂尾保障航向稳定，各操纵面的舵角预留量适配常规航模舵机的偏转行程，不需要额外改装即可完成舵机连杆的连接安装。机翼与机身的连接采用插接式结构，方便日常运输拆解，插接位置做了限位设计，安装后不会出现机翼转动、移位的问题，保障飞行过程中的结构可靠性。

　　从安装边界来看，整机翼展控制在适合单人携带的尺寸范围内，机身长度与翼展的比例符合常规滑翔机的设计规范，各部件的安装间隙都预留了足够的调试空间，发动机安装位的散热通道做了简化处理，既保证飞行时的迎面气流能覆盖发动机散热片，又不会额外增加过多阻力。起落架采用简化的固定式起落架布局，主起落架位置在重心稍靠前的位置，滑跑时能维持稳定的抬头力矩，尾轮与方向舵联动，方便地面滑跑时的方向控制。

　　结构设计上尽可能简化了零件数量，机身主体采用半硬壳式结构，在保证结构强度的前提下降低整机重量，机翼内部设置了简易的翼梁加强结构，能够承受日常飞行中的机动载荷，避免大坡度转弯时出现机翼变形的问题。各操纵面的铰链位置都做了间隙优化，飞行过程中不会出现操纵面颤振的问题，舵面的偏转角度范围经过校核，满舵偏转时不会与机身、尾翼组产生干涉。

　　在实际调试过程中，这类小排量动力滑翔机不需要复杂的设备搭配，搭配标准的4通道遥控设备即可完成所有飞行操纵，发动机的油门曲线、舵面的正反舵设置都可以按照常规固定翼航模的参数进行调试，机体结构预留了足够的设备安装空间，不同品牌的小型航模舵机、接收机、电池都可以顺利装入机身腔体，不需要对结构进行二次切削改装。机翼的安装角设置为2度左右，平尾安装角为负0.5度，保障动力飞行与滑翔状态下的俯仰力矩平衡，不需要在首飞时进行大幅的重心调整，按照设计位置安装设备即可达到合适的重心范围。
