轻木构架式固定翼航模骨架结构设计

　　这套骨架结构针对小级别遥控特技航模开发，核心适配室内外低速特技飞行场景，可直接用于航模爱好者自制轻木固定翼机型，也可作为航模教学课程中的结构演示样件，帮助初学者理解固定翼飞行器的传力逻辑与蒙皮支撑原理。从实际使用场景来看，这类构架式航模主要面向1-2级风环境下的休闲特技飞行，可完成横滚、筋斗、倒飞等基础特技动作，相比泡沫材质机型，轻木桁架结构的抗扭刚度更高，飞行过程中机翼形变更小，舵面响应的精准度更优，同时整机重量更轻，滑翔性能表现更好。

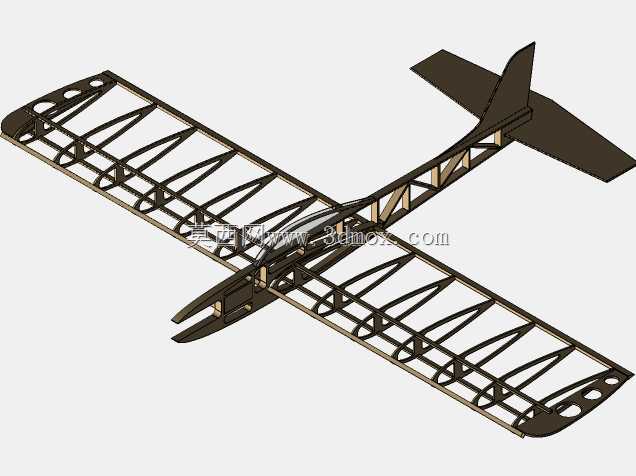

　　设计过程中优先考虑了传力路径的合理性，机翼采用上下翼梁加斜向肋条的桁架布局，所有斜撑的角度均经过受力校核，飞行过程中机翼承受的升力会通过翼肋均匀传递到前后翼梁，再集中传导至机身中段的翼身对接位置，避免局部应力集中导致的飞行中结构断裂。机身部分采用箱型桁架结构，从机头电机安装位到尾翼固定段的纵梁全程贯通，横向隔框按照受力大小设置不同的间距，电机安装位、机翼对接位、尾翼固定位三个核心受力点的隔框做了局部加密，同时预留了设备安装的空间边界，可适配常规规格的外转子无刷电机、小型舵机、锂电池与接收机的安装，所有安装位的孔位均预留了调整余量，方便制作者根据实际选配的设备调整固定位置。

　　外形尺寸方面，整机翼展控制在1.2米级别，机身长度约0.9米，机翼弦长180毫米，尾翼的水平安定面展长320毫米，垂直安定面高度160毫米，所有杆件的截面尺寸均根据受力大小匹配，机翼前缘的条料采用截面更大的轻木条，用于承受降落时可能出现的轻微擦碰，翼尖位置做了斜切收窄处理，降低诱导阻力的同时提升横滚操作的灵活性。安装边界上，翼身对接位置预留了6毫米的插销安装孔位，可采用碳纤维棒作为机翼固定插销，方便机翼拆卸运输；机头位置预留了直径22毫米的电机安装座固定位，可适配22系列外转子无刷电机；机身中段的设备舱预留了长120毫米、宽60毫米、高40毫米的安装空间，可容纳3S 1300mAh锂电池与标准尺寸的航模接收机；尾翼位置的舵机安装槽尺寸匹配9g微型舵机，舵角安装位预留了2毫米的连杆过孔，无需制作者二次打孔即可完成连杆装配。

　　从结构特性来看，整个骨架全部采用镂空桁架设计，在保证结构刚度的前提下最大限度降低了整机重量，空架重量可控制在120克以内，完成蒙皮与设备安装后的整机起飞重量约450克，翼载荷控制在35克/平方分米左右，属于低速友好的翼载荷区间，即使是飞行经验不多的爱好者也能轻松操控。尾翼部分采用常规布局，水平尾翼与垂直尾翼均采用和机翼一致的桁架结构，平尾与垂尾的骨架通过插接方式与机身尾部的隔框连接，粘接固定后可保证足够的连接强度，同时尾翼的舵面转轴位置预留了1毫米的间隙，粘贴蒙皮后可自然形成活动铰接结构，无需额外安装合页配件，降低制作难度。机翼的翼型采用平凸翼型，翼肋的型线按照标准克拉克Y翼型切削，保证低速飞行时的升力系数，同时翼肋上预留了蒙皮固定的粘接边，宽度控制在3毫米，既可以保证蒙皮粘贴的牢固度，又不会额外增加过多结构重量。

　　实际制作适配性上，整个骨架的所有杆件均可采用1-3毫米厚度的轻木片切割加工，不需要复杂的曲面成型工艺，普通爱好者使用激光切割机甚至手工线锯即可完成所有零件的加工，零件之间的对接位置均设计了定位止口，拼接时不需要复杂的工装夹具即可保证装配精度，降低自制过程中的装配误差。结构设计时也考虑了维修便捷性，机翼前缘、翼尖、机头位置这些容易在降落碰撞中损坏的部位，均采用单独的零件拼接，出现损坏后可单独切割替换损坏的杆件，不需要更换整个翼面或者机身结构，降低后期维护成本。
