Cheep电气维修面板三维结构设计

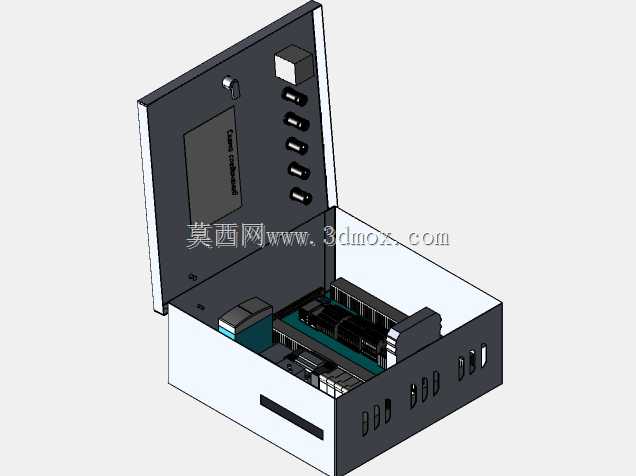

　　在工业现场电气运维、车间配电改造、临时检修作业场景中，这类翻盖式电气维修面板是一线运维人员接触频率极高的配电终端部件，它承担着检修回路转接、临时取电、故障排查接线、局部回路分断控制的核心作用，区别于固定式安装的常配配电柜，这类维修面板更侧重便携性与操作便捷性，适配现场移动检修、临时工位配电、设备调试阶段临时供电的实际需求。从结构设计逻辑来看，这款面板采用翻盖式盒体结构，上盖与下盒通过侧边铰接结构实现开合，闭合状态下可完全防护内部电气元件，避免现场粉尘、切削液、杂物溅入造成的触点短路、元件积灰故障，上盖内侧预留了标识牌安装位与操作提示区域，可粘贴回路标识、安全操作警示、接线示意图纸，方便运维人员快速识别回路信息，无需反复查阅竣工图纸。

　　下盒内部采用分层布局设计，底层预留了导轨安装位，可直接卡装标准模数化的电气元件，包括微型断路器、接线端子排、信号转接模块、熔断器座等通用电气配件，无需额外定制安装支架，适配市面绝大多数标准低压电气元件的安装尺寸，降低配件选型与替换成本。盒体侧壁预留了多组进出线孔位，孔位采用腰型孔设计，可适配不同直径的电缆引入，同时预留了格兰头安装的螺纹余量，现场布线时可根据实际电缆走向选择对应孔位开孔，无需重新在盒体上钻孔攻丝，减少现场加工工作量。盒体正面预留了操作手柄避让槽与状态观察窗位置，闭合状态下也可直接操作主分断开关，观察回路通电状态，无需频繁开启盒盖，提升日常巡检的效率。从安装边界来看，这款维修面板的盒体采用薄钢板折弯焊接成型，

　　整体外形适配壁挂式安装与桌面放置两种使用场景，背部预留了四个挂装孔位，可直接通过膨胀螺栓固定在墙面、设备立柱、检修工位旁的支架上，底部预留了橡胶脚垫安装位，放置在工作台面使用时可避免滑动，同时减少盒体与台面的硬接触磨损。内部元件排布遵循强电与弱电分离、进线与出线分侧布置的原则，强电回路端子集中布置在盒体一侧，弱电信号端子布置在另一侧，中间预留了足够的电气间隙与爬电距离，满足低压配电设备的安全规范要求，避免不同电压等级回路之间的干扰与击穿风险。上盖与盒体的闭合处设计了一圈折弯翻边，闭合后可形成迷宫式密封结构，配合可选配的密封胶条，可达到IP54级别的防护等级，适配多粉尘、有少量溅水的工业车间环境，即使在焊接工位、

　　机加工车间这类环境相对恶劣的区域使用，也能有效保护内部元件。翻盖的开合角度设计为110度，开启后上盖可自然保持在开启位置，无需额外支撑结构，方便运维人员双手进行接线、元件更换、故障排查操作，上盖与盒体之间预留了接地端子安装位，可通过编织铜带实现上盖与盒体的可靠接地，避免静电积累与漏电风险，保障操作人员的人身安全。在实际选型应用中，这类维修面板可根据现场回路数量需求，灵活调整内部安装的元件数量与规格，既可以作为单台设备的临时检修供电端口，也可以作为小型检修工位的固定配电终端，相比传统的开放式接线板，它的防护性能更好，元件排布更规整，故障排查效率更高，同时可避免误碰带电部件造成的安全事故。建模过程中对所有安装孔位、导轨卡槽、铰接结构的尺寸都做了参数化处理，可根据实际使用需求调整盒体的长宽高尺寸，适配不同数量元件的安装需求，所有折弯圆角、焊接让位、装配间隙都按照实际钣金加工的工艺要求做了预留，导出的加工图纸可直接用于钣金下料、折弯、焊接工序，无需二次调整结构。
