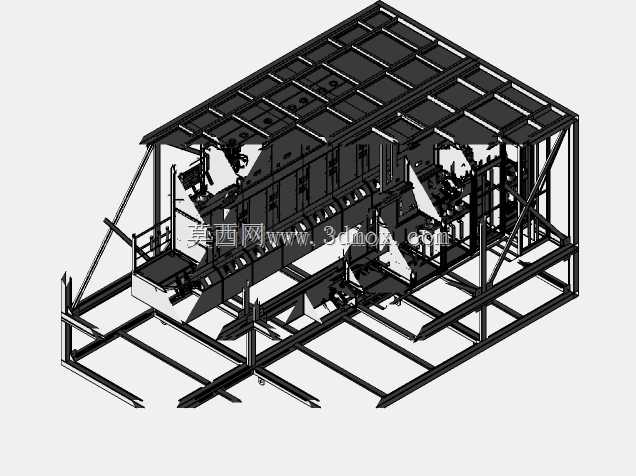

KCO-298型预装式变电站整体框架结构

　　这套预装式变电站的三维结构，完整还原了户外集成式配电设备的框架与内部排布逻辑，在城乡配网改造、工矿企业临时供电、商业综合体配套供电、新能源并网场站等场景中，这类集成式电站是替代传统土建配电室的核心设备，能大幅压缩现场施工周期，减少土建成本投入。从结构设计逻辑来看，整体采用型钢焊接作为主承载框架，底部设置的纵横排布承重梁，既承担内部高压柜、变压器、低压柜的全部静载荷，也预留了现场吊装的吊点位置与叉车转运的插槽空间，框架立柱采用等边角钢与矩形管组合焊接的形式，在控制整体自重的前提下，保证户外使用时的抗风、抗形变能力，框架的所有连接节点都做了加劲肋补强，避免运输过程中颠簸导致的焊缝开裂问题。

　　内部功能区的排布遵循高压进线-变压器降压-低压出线的配电流程，高压侧预留了电缆进线的穿舱位置，对应柜体的安装位提前设置了安装基准孔，不需要现场二次划线打孔；变压器舱的位置特意留足了散热间隙，框架上预留的通风栅格安装位，能保证设备满负荷运行时的空气对流，避免舱内温度过高触发保护停机；低压侧的排布预留了多个出线回路的安装空间，对应母排的走线路径在框架上做了绝缘支撑件的安装点位，减少现场布线时的干涉问题。从安装边界来看，整体框架的长宽尺寸适配常规户外水泥基础的预埋螺栓点位，底部框架的地脚孔位置与行业通用的箱变基础预埋件完全匹配，现场安装时只需要将整体框架吊装就位后紧固地脚螺栓即可，不需要额外做结构适配。

　　框架顶部的承重梁设计兼顾了顶盖安装与后期检修的踩踏载荷，运维人员可以直接在顶部框架铺设的检修步道上完成设备巡检与部件更换，不需要额外搭设检修平台。侧面的框架预留了门板、检修门的铰链安装位与锁具固定点位，门板关闭后的密封压边在框架上做了对应的凸台结构，能保证户外雨天使用时的防水性能，避免雨水渗入舱内引发电气故障。在结构细节处理上，所有型钢的外露棱边都做了倒角处理，避免装配过程中划伤线缆或者运维人员；框架内部的线缆桥架安装位做了分层设计，高压线缆与低压线缆的走线路径完全分隔，避免强电对低压控制信号产生电磁干扰；接地端子的位置在框架底部四个角都做了预留，现场安装时可以就近连接接地网，保证设备运行时的接地可靠性。这类集成式电站的框架设计，

　　核心是在工厂内完成所有结构件的预制与预装，将现场的施工量压缩到最低，相比传统土建配电室，这套结构不需要现场砌筑墙体、浇筑设备基础墩，所有设备的安装定位都在工厂内完成预匹配，现场只需要完成进出线电缆的连接与接地施工即可投入使用，尤其适合工期紧张的配电项目，比如临时施工用电、新建小区的先期供电、光伏场站的并网配套等场景。框架的模块化设计也支持后期的设备扩容，如果需要增加出线回路或者更换更大容量的变压器，只需要调整对应舱位的内部安装支架，不需要改动整体主框架结构，大幅降低后期改造的成本。另外在运输适配性上，整体框架的外部尺寸完全符合公路货运的限界要求，不需要做超限运输申请，常规的货运车辆即可完成转运，框架底部的叉车槽设计也适配工地现场常用的3吨叉车转运需求，不需要大型吊装设备即可完成短距离移位。
