6s户内高压真空断路器本体结构设计

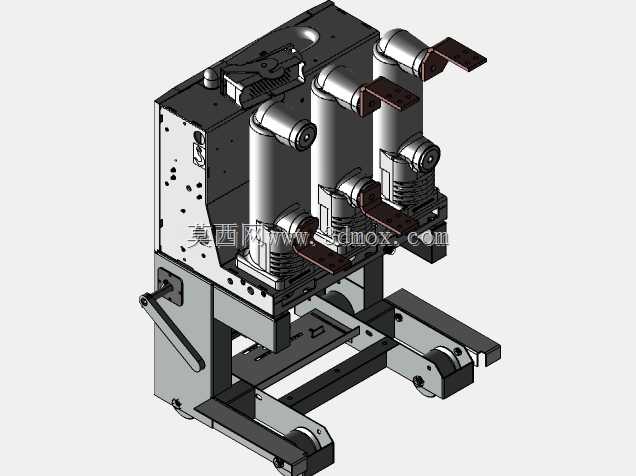

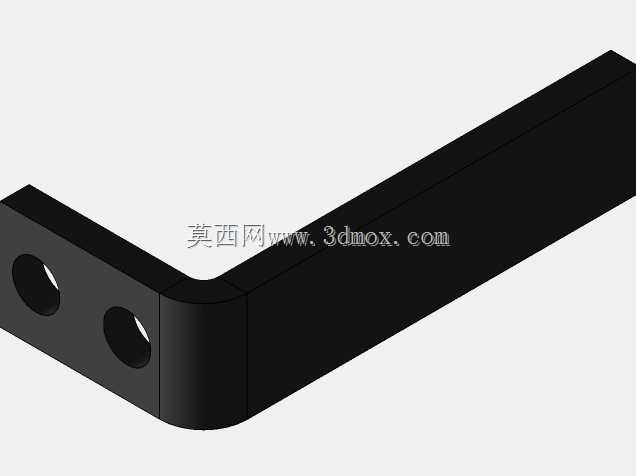

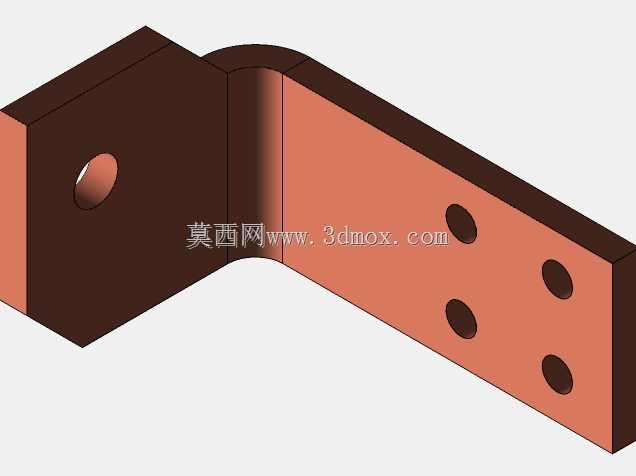

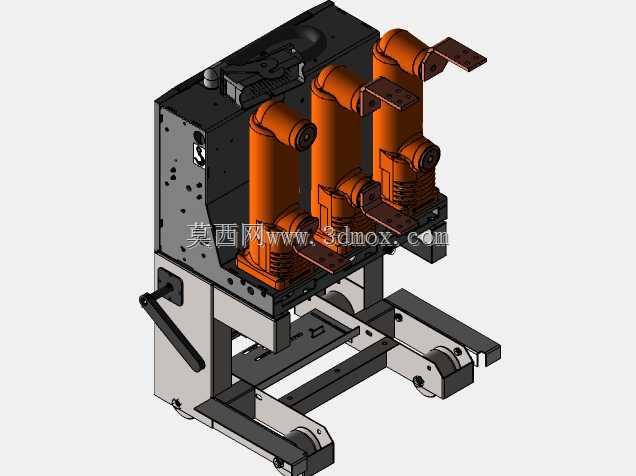

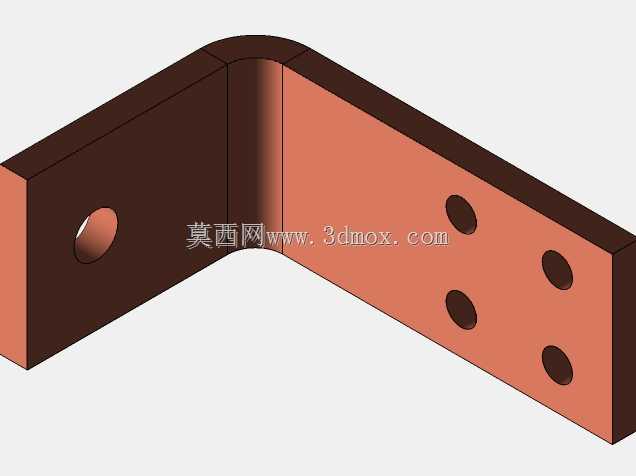

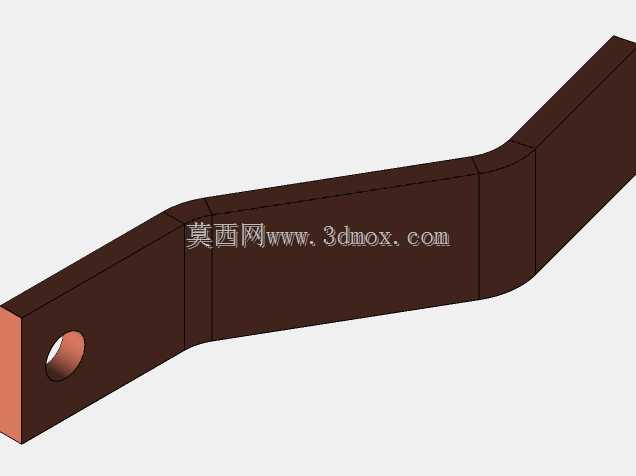

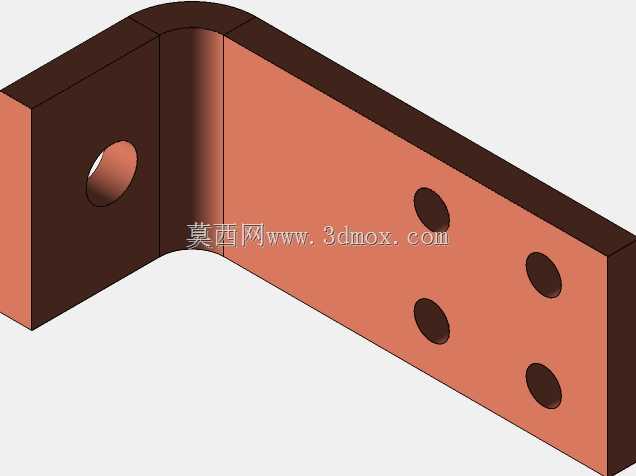

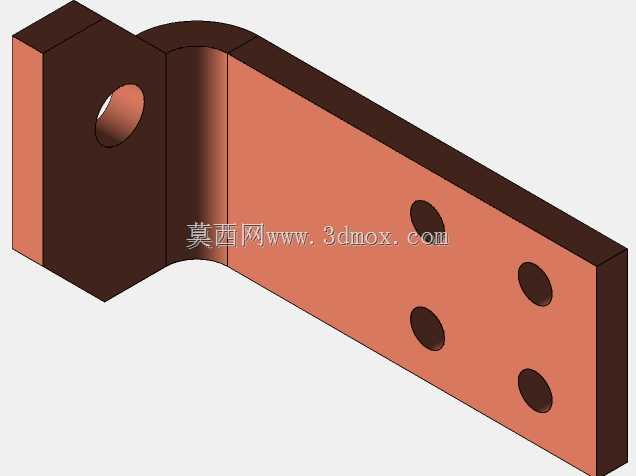

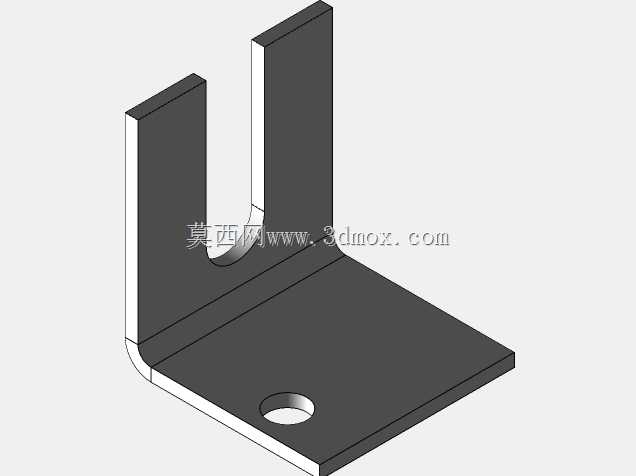

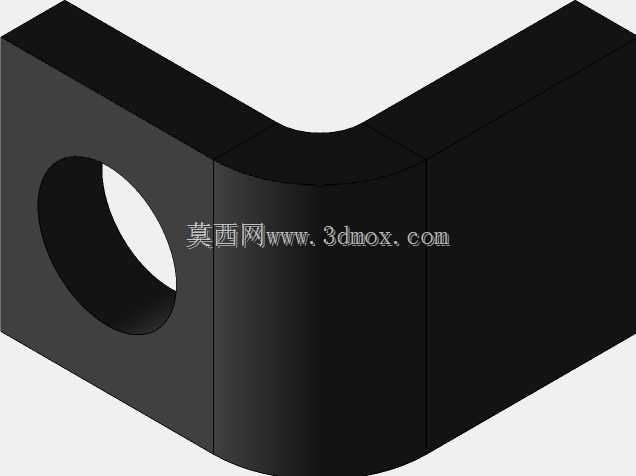

　　这套6s真空断路器的三维结构，完整还原了户内高压配电回路核心开断设备的全部装配关系，日常多用于10kV等级户内开关柜的进线、出线以及母联回路，承担负荷电流投切、故障短路电流快速分断的核心功能，是厂矿配电、商业楼宇变配电室、工业厂区供电系统里不可替代的保护类开关设备。从结构布局来看，三相极柱采用纵向并排布置的方案，每相极柱内部集成真空灭弧室，外部采用绝缘套筒包覆，既保证相间、相对地的绝缘距离满足高压配电的爬电要求，也能避免日常运行中积灰、凝露引发的绝缘闪络问题。极柱上方的弯板式母排连接端，直接对应开关柜内的上静触头座，安装时不需要额外转接母排就能和柜内主母线回路连通，下方的出线端子则对接下触头座，和出线侧的电流互感器、电缆终端直接连接，整个主回路的导电路径做了最短化设计，能有效降低大电流工况下的回路电阻，减少长期运行的发热损耗。

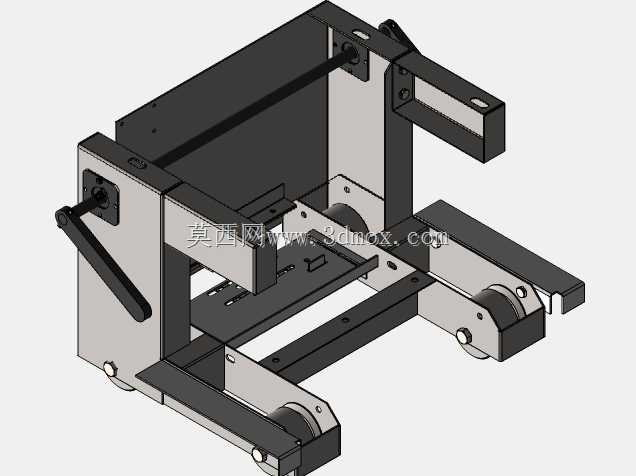

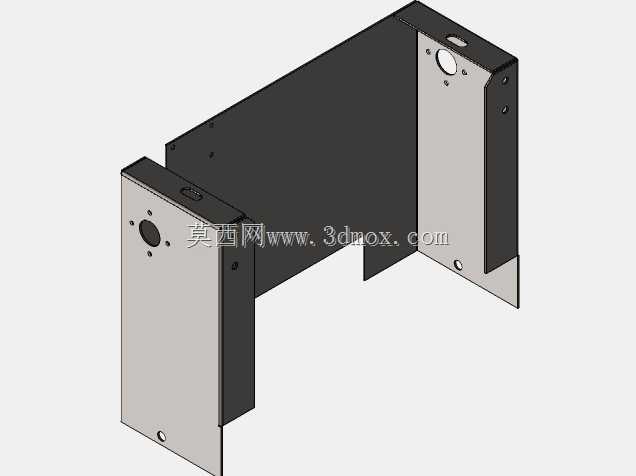

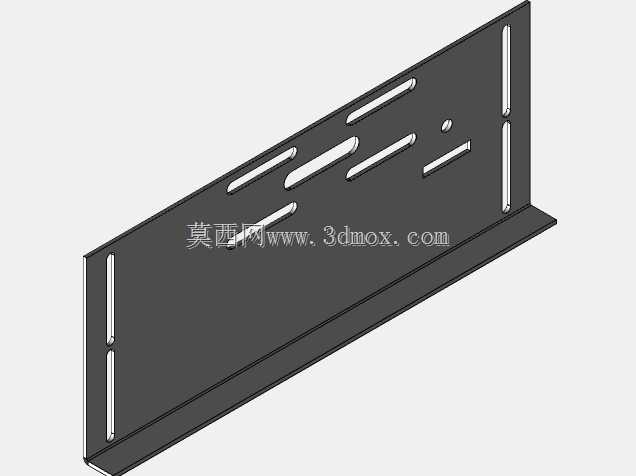

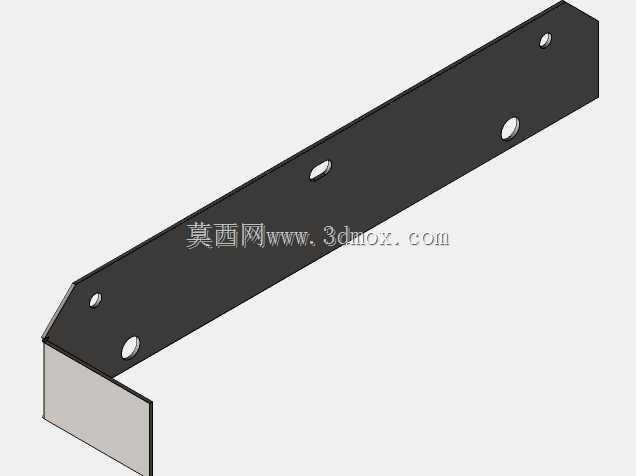

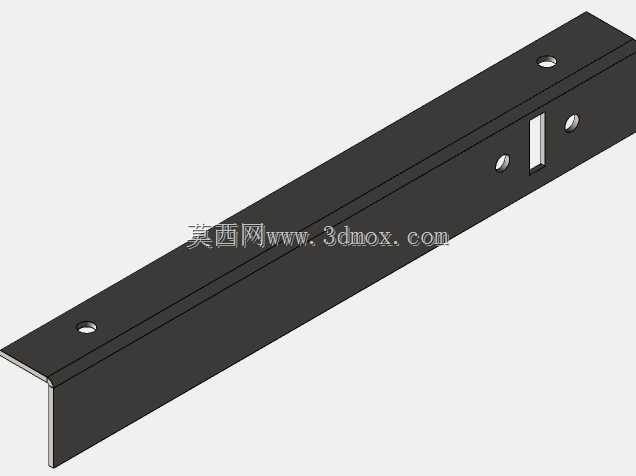

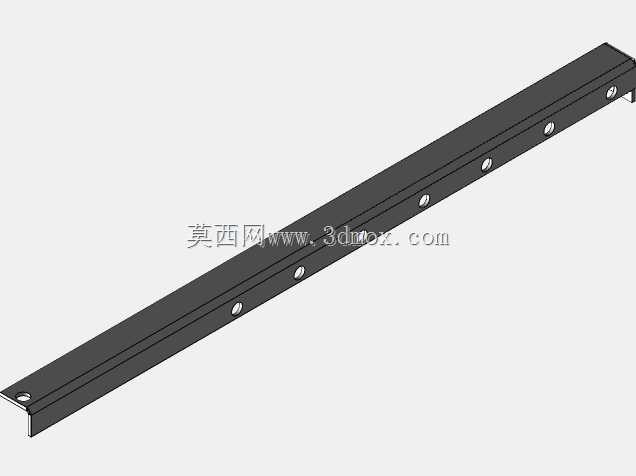

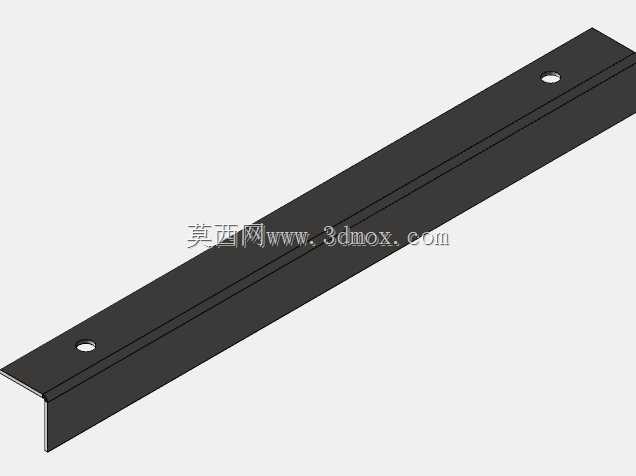

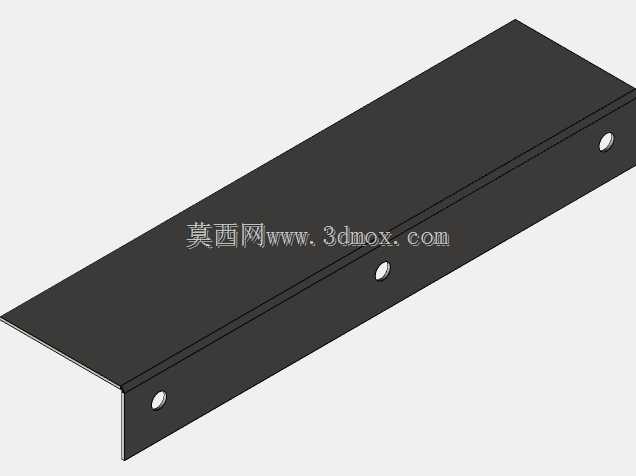

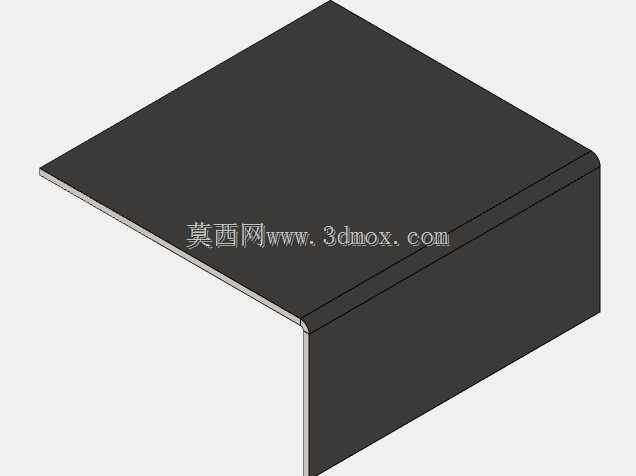

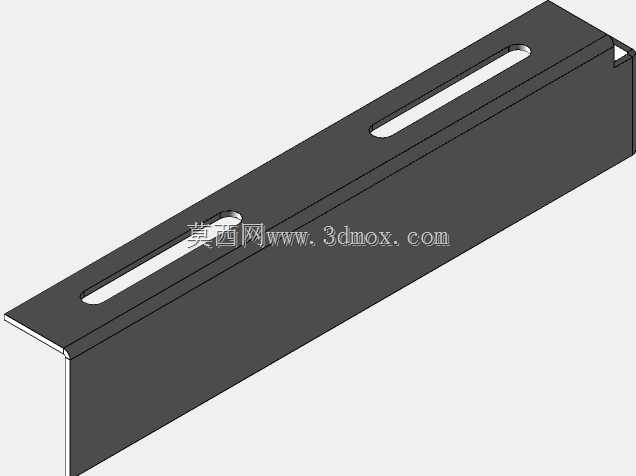

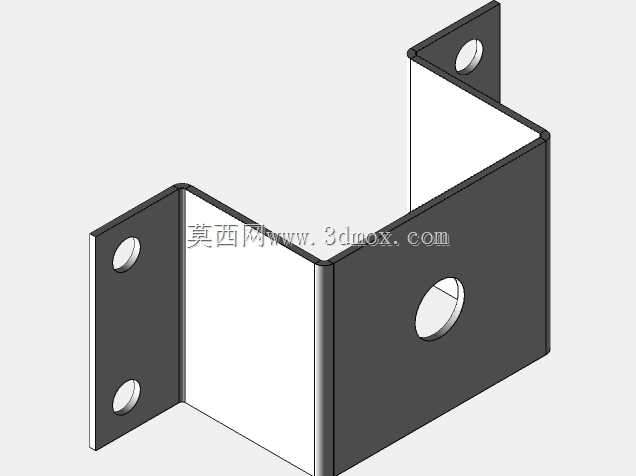

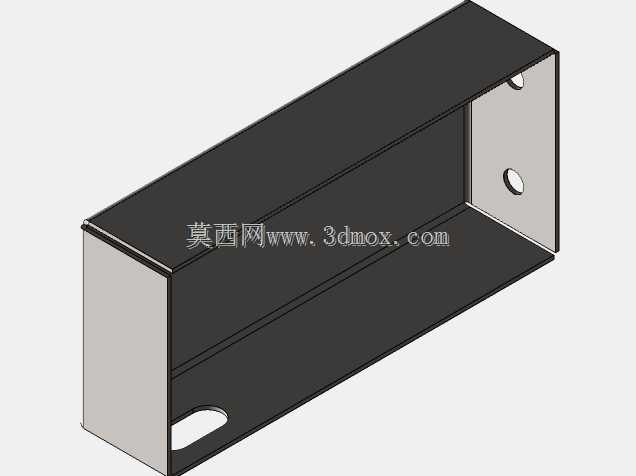

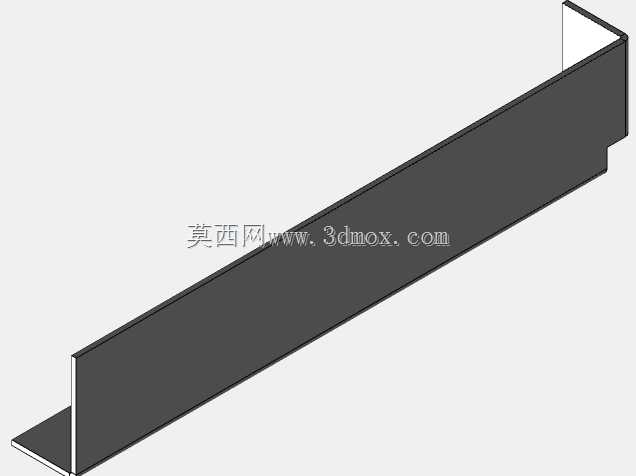

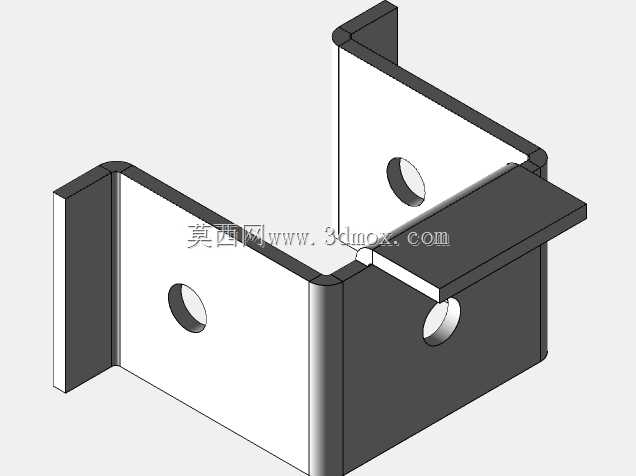

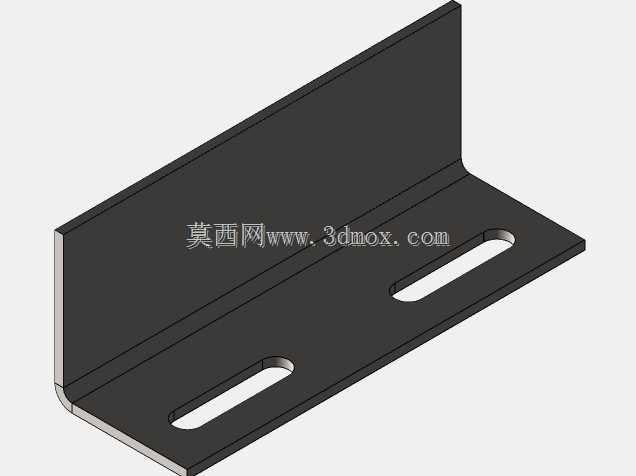

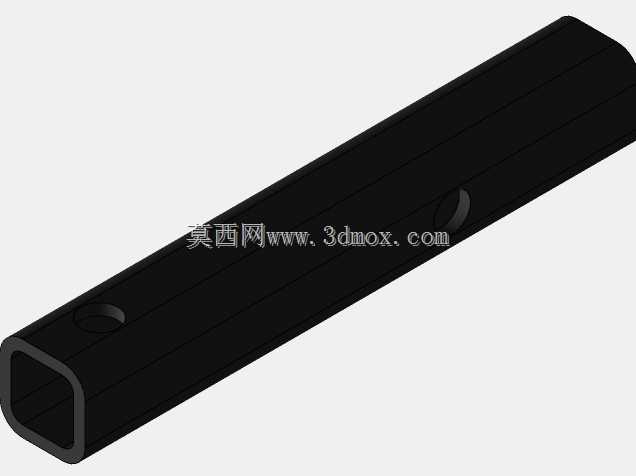

　　设备下部集成了弹簧操动机构的安装框架，框架采用钢板折弯拼焊结构，既作为整个断路器的承载基座，也预留了和开关柜内底盘车适配的安装孔位、滑动导轨配合面，手车式安装状态下可以顺着柜内导轨摇进摇出，实现工作位置、试验位置的切换，框架侧面的操作摇臂接口，对应手动分合闸、手动储能的操作位，不需要额外拆卸面板就能完成紧急状态下的手动操作。从安装边界来看，三相极柱的中心距严格匹配10kV中置柜的相间距要求，整体深度、高度尺寸适配常规KYN28系列开关柜的手车室安装空间，极柱顶部的母排伸出长度、接线端的开孔尺寸，都和标准柜内的触头盒位置完全对应，不需要现场二次加工就能完成装配。

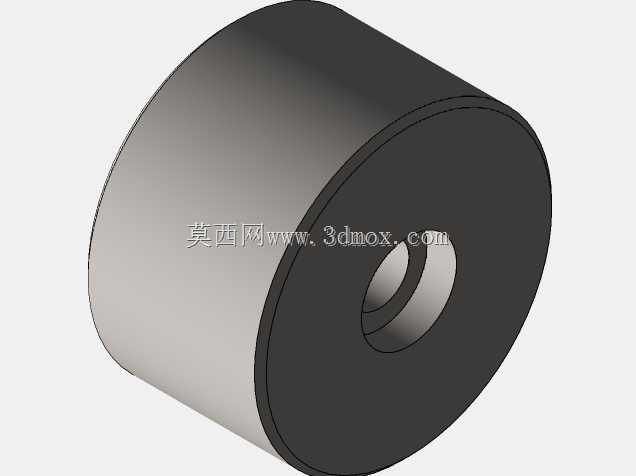

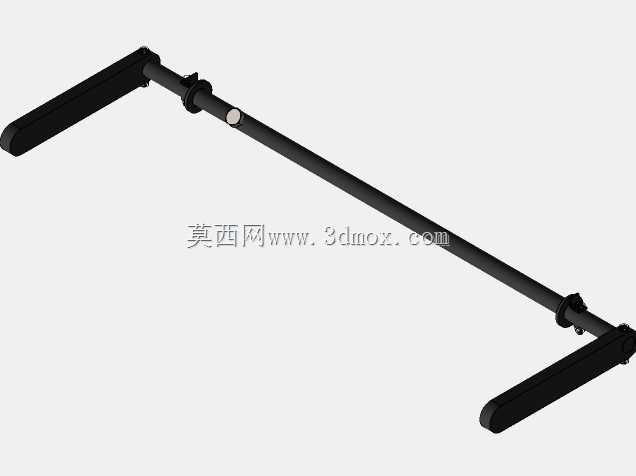

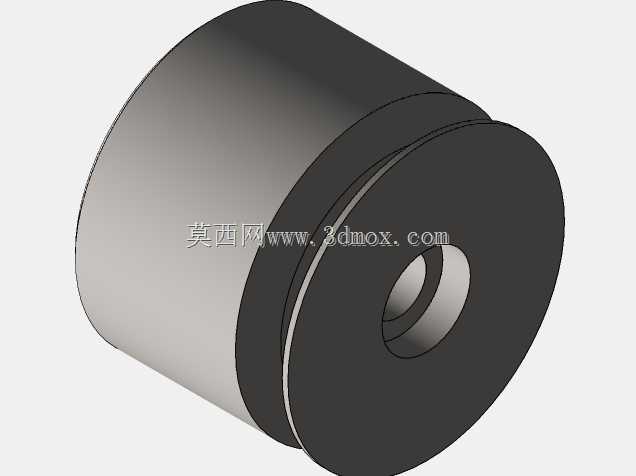

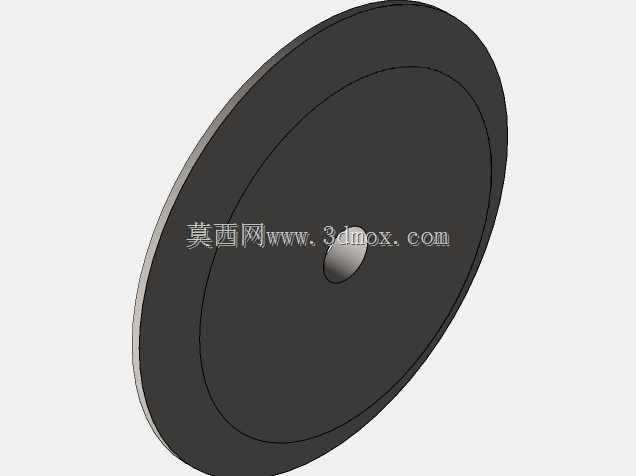

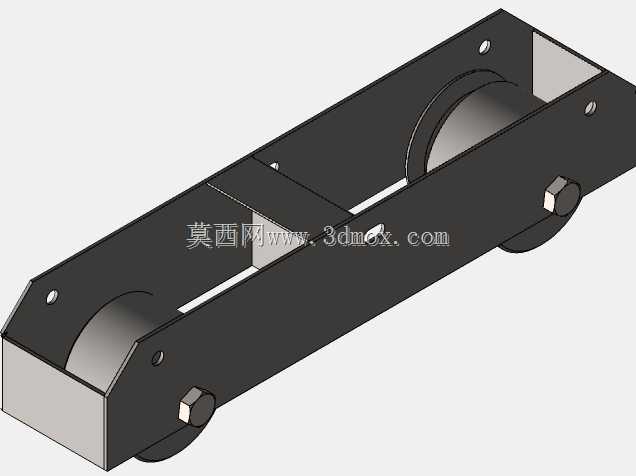

　　设计过程中，主回路的导电件全部做了圆角过渡处理，避免尖角引发的电场集中问题，绝缘件的爬电距离按照户内凝露工况做了冗余设计，即使在南方高湿地区的配电房内，也能满足绝缘耐压要求。操动机构和真空灭弧室之间的传动连杆，采用了直连式的传动路径，减少中间传动环节的间隙，保证分合闸动作的同期性，三相分闸不同期时间可以控制在1ms以内，避免非同期分合闸引发的操作过电压。设备底部的滚轮和定位卡槽，和底盘车的配合公差控制在0.2mm以内，摇进过程中不会出现卡滞，到位后定位销能自动卡入定位孔，保证主回路触头的对中精度，避免插偏引发的接触电阻过大问题。

　　从实际应用的角度，这套结构完整呈现了真空断路器从一次导电回路、绝缘支撑到二次操动、安装适配的全部细节，不管是做开关柜整柜布局的干涉检查，还是做断路器本体的结构优化、备件测绘，都能直接作为结构参考，每一个连接螺栓的位置、密封件的安装槽、联锁机构的动作行程都做了1:1的还原，甚至连极柱表面的散热筋、框架上的减重孔、接地端子的安装位都和实际产品完全一致，能直观看到分闸状态下绝缘拉杆的行程位置、合闸状态下触头的压紧量，对于刚接触高压配电设备的结构设计人员来说，能快速理解真空断路器的动作逻辑和安装配合要求，避免在整柜设计时出现尺寸干涉、绝缘距离不足的问题。
