家用分体式烧烤支撑托架结构设计

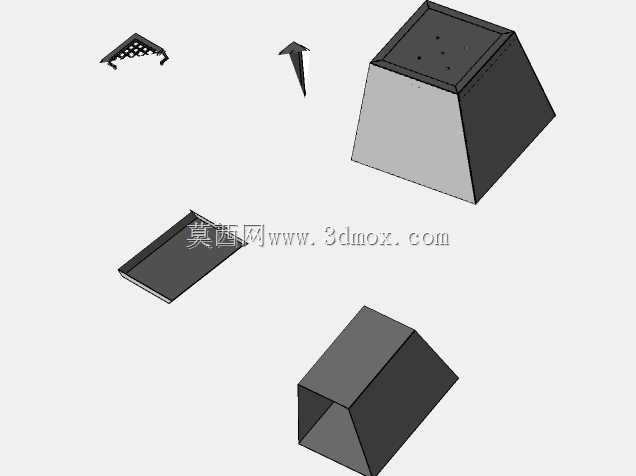

　　日常家用烧烤场景中，烤架是承载食材、隔绝热源、保障烧烤操作安全的核心结构件，这款分体式烤架的设计完全围绕家庭户外庭院烧烤、室内电烤配套使用的实际需求展开，没有冗余的装饰结构，所有部件都服务于承重、导油、拆装收纳的核心功能。从结构拆分来看，整套组件包含梯形支撑底座、镂空承烤网片、导油接盘以及定位插销四个核心部分，各部件之间通过插接配合完成组装，不需要额外的紧固件，普通用户不需要工具就能在半分钟内完成整套设备的拼装，拆解后所有部件可以叠放收纳，占用的储物空间不到组装状态的三分之一，适配家庭橱柜、车载储物箱的常规存放尺寸。梯形支撑底座采用上窄下宽的棱台结构，底部支撑边的外扩尺寸经过反复校核，放置在平整的桌面、地面时，

　　即使承托满配的食材重量，整体重心也始终落在支撑边界以内，不会出现侧翻风险；底座上部的承托平面预留了四个定位孔位，和烤网底部的定位凸点一一对应，装配后烤网不会出现横向滑移，用户翻动食材时的侧向作用力可以通过定位结构直接传导到底座，不会出现烤网移位掉落的情况。镂空烤网的栅格间距经过优化，既可以避免小块食材掉落，又能保证热源的热量充分向上传递，同时栅格的凸起高度设计为3毫米，食材放置后不会和网片完全贴合，留出的空隙可以让油脂顺利向下滴落，减少食材和高温网面的粘连概率，也能避免过多油脂积聚在食材表面产生焦糊。导油接盘放置在底座内部的支撑台阶上，边缘做了12毫米高的翻边结构，烤网上滴落的油脂会全部汇集到接盘内，不会渗漏到底座下方污染放置台面，

　　接盘的表面做了微倾斜设计，汇集的油脂会流向盘体的低位区域，用户清理时只需要倾倒接盘即可，不需要反复擦拭整个底座。定位插销的作用是在烤网放置到位后，穿过底座侧边的预留孔插入烤网的定位槽内，进一步锁止烤网和底座的相对位置，即使整套烤架被意外磕碰，烤网也不会从底座上脱落，避免高温食材洒落造成烫伤风险。从安装边界来看，整套烤架组装完成后的总高度控制在180毫米，上部承烤面的尺寸为320毫米见方，单次可以承载3-4人份的烧烤食材，完全满足普通家庭的使用需求；底座底部的支撑脚做了圆弧过渡，不会刮伤木质桌面、露营野餐垫的表面，适配不同的放置场景。设计过程中特意规避了复杂的曲面结构，所有部件都可以通过常规的钣金冲压、折弯工艺完成加工，

　　不需要开制复杂的成型模具，生产端的制造成本可以控制在较低区间，适合批量量产；各部件的壁厚选择兼顾了结构强度和重量控制，整套烤架的总重量不到2千克，用户户外携带时不会有明显的负重感。结构校核阶段重点验证了持续高温下的结构形变问题，所有接触热源的部件都预留了热膨胀间隙，在250摄氏度的持续工作温度下，各部件不会因为热胀冷缩出现卡滞、变形的问题，拆装操作始终保持顺畅；接盘的容量设计可以容纳单次烧烤全程产生的废油脂，不需要中途频繁倾倒清理，使用过程的连贯性更好。和常见的一体式烤架相比，这种分体结构的另一个优势是清洁便利性，所有部件都可以完全拆分，没有清洁死角，接盘、烤网都可以直接放入水槽冲洗，不会因为结构缝隙积存油污残渣，长期使用也不会出现异味残留。
