2.5英寸SATA接口固态硬盘外观结构

　　在桌面级计算机硬件装配、工业控制设备存储升级、嵌入式工控机硬件适配场景中，2.5英寸规格的固态硬盘是应用覆盖度极高的存储载体，这类存储部件的三维结构建模，需要严格匹配行业通用的安装尺寸规范，才能保证后续结构装配环节不会出现干涉、装配件不匹配的问题。从实际应用场景来看，这类固态硬盘不仅用于普通台式机、笔记本电脑的存储扩容，还广泛应用于工业一体机、迷你主机、网络存储设备、车载工控终端的内置存储单元，不同应用场景下对硬盘的外形公差、安装孔位位置、外壳边角倒角的要求存在细微差异，但核心的尺寸边界都遵循2.5英寸存储设备的通用规范。

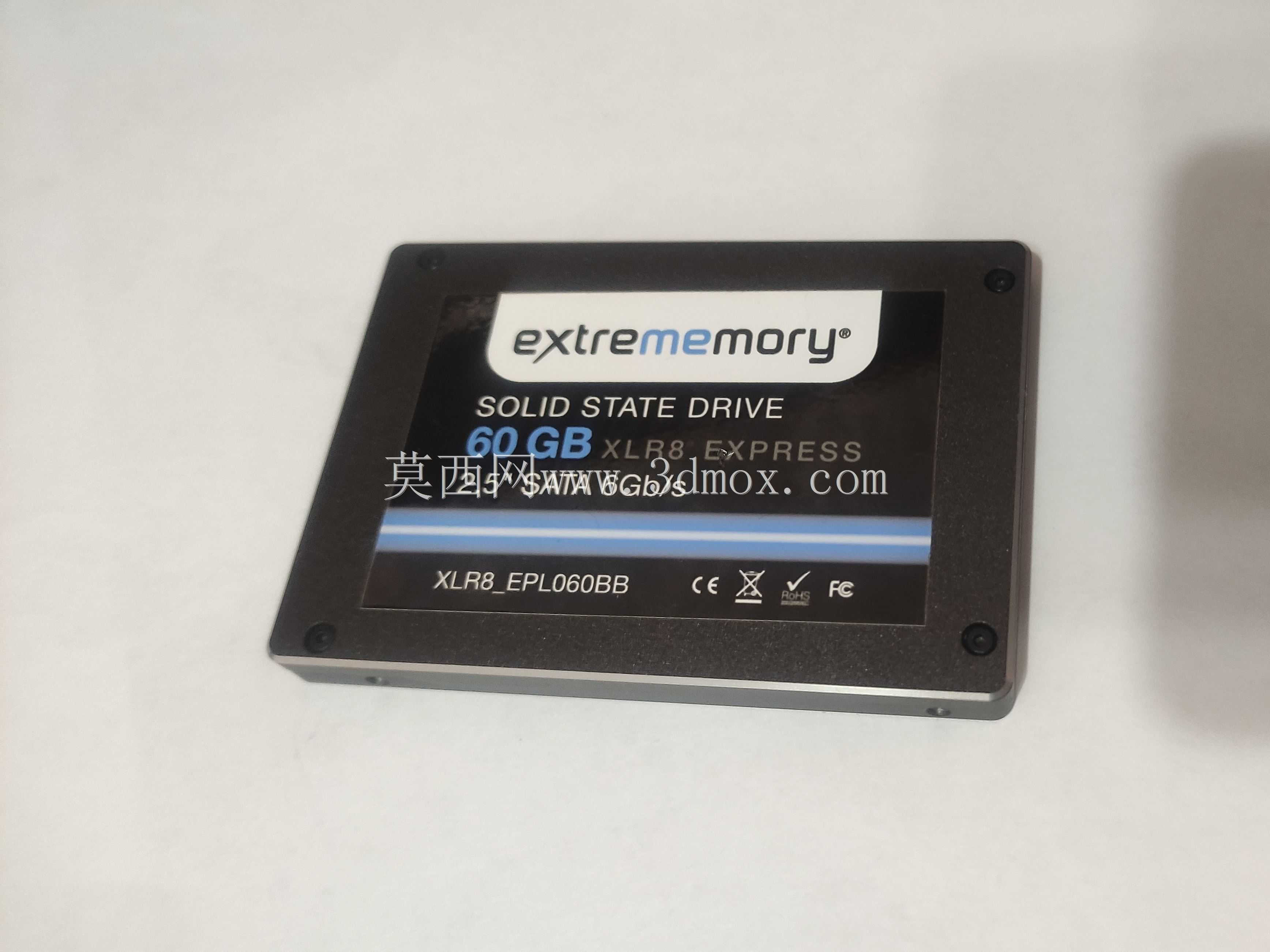

　　从产品功能特性来看，这款固态硬盘采用标准SATA接口设计，外壳为金属冲压成型的壳体，表面做磨砂哑光处理，既可以保证内部PCB板与存储颗粒的电磁屏蔽效果，也能在设备运行过程中辅助散热，避免长时间高负载读写时存储颗粒温度过高导致的性能降速。外壳正面的标签区域预留了品牌标识、容量参数、认证标识的张贴位置，标签区域的凹陷深度控制在0.15mm以内，保证标签粘贴后不会突出壳体表面，避免在设备内部装配时与相邻结构件产生刮蹭。壳体四个边角做了R2的圆角处理，既可以避免装配过程中锋利边角划伤操作人员或设备内部线材，也能在硬盘插入硬盘托架时起到导向作用，降低对位难度。

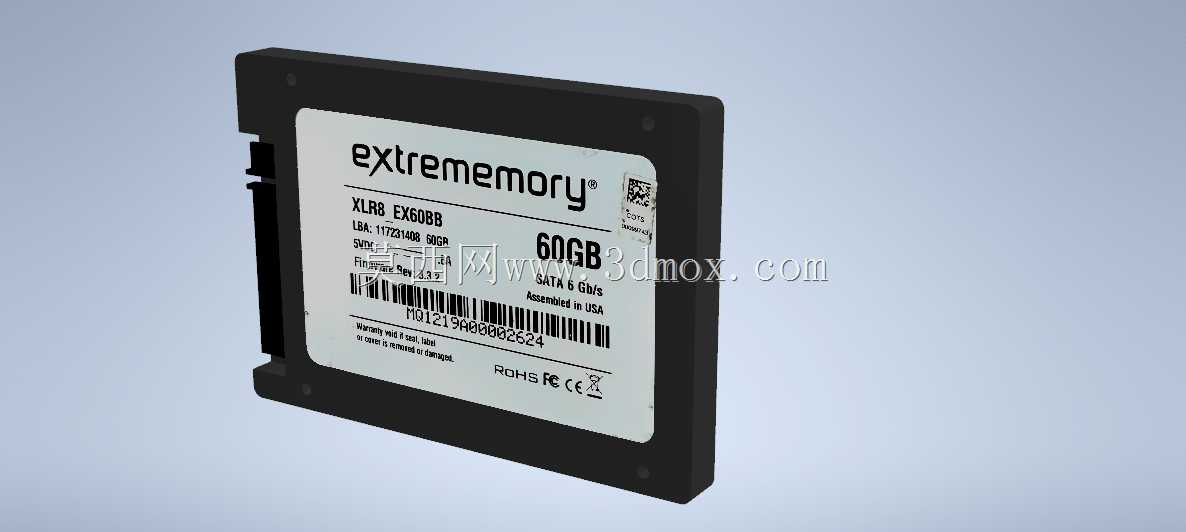

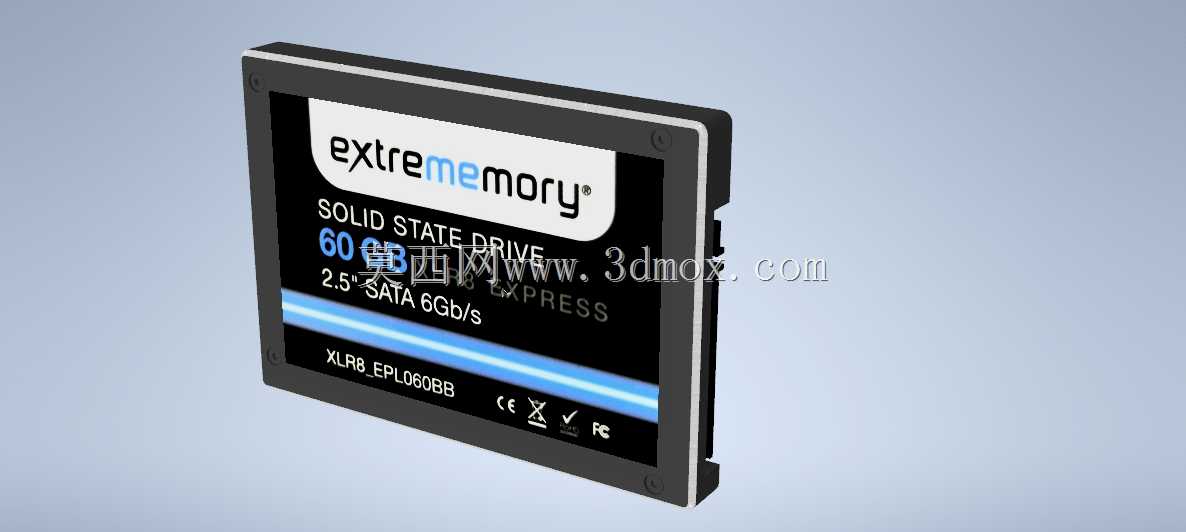

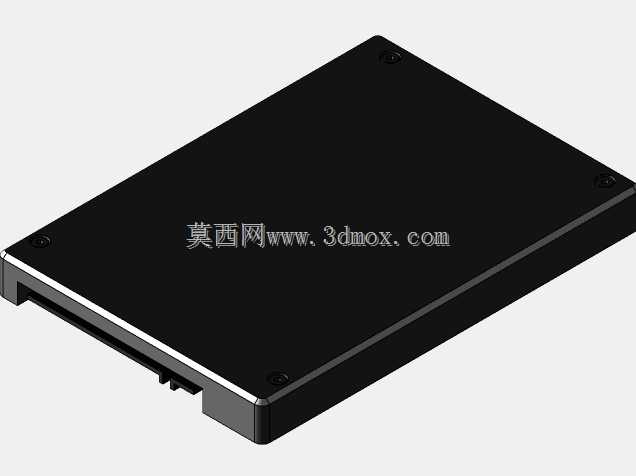

　　建模过程中首先要确定核心的安装边界尺寸，标准2.5英寸硬盘的主体长宽尺寸为100mm×69.85mm，壳体整体厚度控制在7mm，这个厚度规格可以兼容绝大多数笔记本硬盘位、台式机硬盘托架以及工控设备的存储安装仓，不需要额外加装厚度适配垫。壳体四个角的安装孔位位置严格遵循JEDEC标准，孔位中心距离相邻两个侧边的距离分别为1.5mm和4.5mm，孔位内径为3mm，适配M3规格的硬盘固定螺丝，孔位周围做了0.2mm的沉台设计，保证螺丝拧紧后螺丝帽不会突出壳体表面，避免影响硬盘在托架中的安装平整度。

　　设计思路上，建模时优先保证安装配合面的尺寸精度，硬盘的底面为安装基准面，整个平面的平面度公差控制在0.1mm以内，避免安装后硬盘出现翘曲，导致SATA接口与设备主板上的接口对位不准，出现接触不良的问题。接口端的尺寸公差需要严格控制，SATA数据接口与供电接口的位置、金手指的突出长度、接口周围的避让空间都要匹配通用接口规范，保证硬盘插入设备时可以顺利对接，不会出现接口卡滞、金手指磨损的问题。壳体侧面的拼接缝位置做了错位止口设计，既可以提升上下壳体的装配定位精度，也能避免缝隙过大导致灰尘、杂物进入壳体内部，影响内部电路的稳定性。

　　从结构细节来看，壳体上下盖的连接采用卡扣加螺丝的双重固定方式，除了四个角的安装固定孔同时兼顾上下盖的连接作用外，在壳体长边的侧面还设置了三个隐藏式卡扣，卡扣的扣合量控制在0.5mm，既可以保证上下盖装配后不会出现松动异响，也方便后期维修拆解时不会损坏壳体结构。壳体表面的标签区域做了细微的网纹处理，提升标签粘贴的附着力，避免设备长时间使用后标签出现起翘、脱落的问题。标签上印刷的各类认证标识位置，在建模时也做了对应的位置预留，保证标识区域不会被壳体的结构加强筋遮挡，符合电子产品的标识规范要求。

　　在实际选型适配过程中，这类7mm厚度的2.5英寸固态硬盘可以通过加装2.5mm厚度的适配垫，兼容早期9.5mm厚度规格的硬盘位，适配范围覆盖近十五年内的绝大多数带2.5英寸存储位的电子设备。建模时还原的外壳细节、接口细节、安装孔位细节，可以直接用于设备结构设计阶段的干涉检查、硬盘托架的适配设计、设备内部散热风道的模拟分析，不需要设计人员再额外测量实物尺寸，大幅缩短硬件适配的设计周期。同时模型还原的外壳质感、标签细节，也可以用于产品宣传效果图的渲染、装配教学演示的素材制作，覆盖从结构设计到展示宣传的多环节使用需求。
