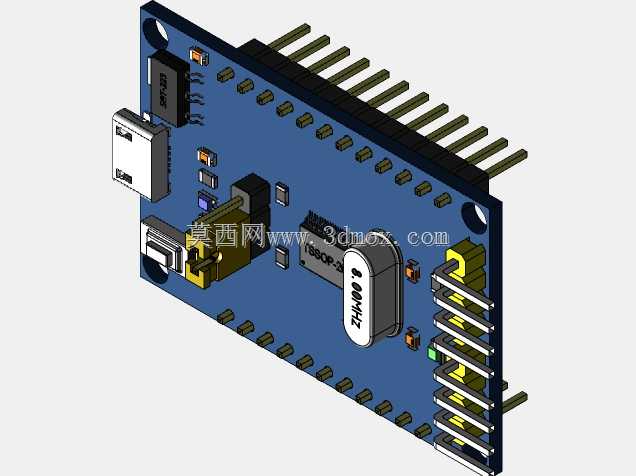

STM32F030F4P6最小系统调试开发板

项目分类:通讯工具类 发布时间:2022-05-13 ID:632235
  • STM32F030F4P6最小系统调试开发板

  这款STM32F030F4P6核心调试板,是嵌入式开发场景里常用的小型主控载体,日常多用于小型智能硬件原型验证、低功耗物联网节点开发、学生课程设计实训、简易工控采集模块搭建这类场景,相比全尺寸开发板,它的体积控制更紧凑,能直接嵌入到空间受限的终端设备里做主控使用,不用额外裁剪多余电路。从实际功能来看,板载集成了8MHz无源晶振作为主时钟源,配套了复位按键、电源指示LED,预留了SWD调试接口,同时把芯片所有通用IO口通过排针全部引出,既可以直接通过调试器下载程序做在线仿真,也能通过排针外接各类传感器、执行器模块,完成信号采集、逻辑控制、数据传输这类基础开发任务,板上自带的USB供电接口可以直接从电脑取电,也支持外接3.3V直流供电,

  适配不同的现场调试环境。设计思路上完全围绕最小系统核心需求做裁剪,去掉了全尺寸开发板上冗余的外设电路,只保留单片机运行必需的电源滤波、时钟、复位、下载电路,把PCB尺寸压缩到能直接兼容面包板插接的规格,排针间距采用标准2.54mm间距,既可以直接插在面包板上做快速电路搭试,也能通过排母焊接到自定义载板上,作为核心主控模块集成到最终产品里。外形尺寸上整体为矩形窄板结构,板边预留了两个固定安装孔,安装孔位间距匹配常用的小型塑料外壳固定柱尺寸,安装时不需要额外做结构转接,排针引出方向统一沿板边两侧排布,接线时不会和安装固定位产生干涉,板上接口的高度都控制在排针高度以下,插接外壳时不会出现元件顶壳的问题。做结构设计时要注意,板上USB接口、

  调试接口的插拔方向要和外壳开口对齐,预留足够的插拔操作空间,晶振元件属于敏感器件,安装时不要在周边布置强电磁干扰元件,电源接口的走线宽度做了加粗处理,能承载最大500mA的供电电流,外接负载时只要总电流不超过这个阈值就不会出现供电压降问题。实际选型使用时,这款核心板适合做对成本敏感、IO资源需求不多的小型控制项目,不需要自行绘制单片机最小系统电路,能大幅缩短原型开发的周期,板上所有元件都采用工业级常用料号,替换采购也比较方便,不会出现冷门元件断供影响生产的问题,PCB布线时做了电源和地的完整铺铜,能有效降低外部电磁干扰对单片机运行的影响,在工业现场轻度干扰的环境下也能稳定运行,不会出现程序跑飞的情况。
