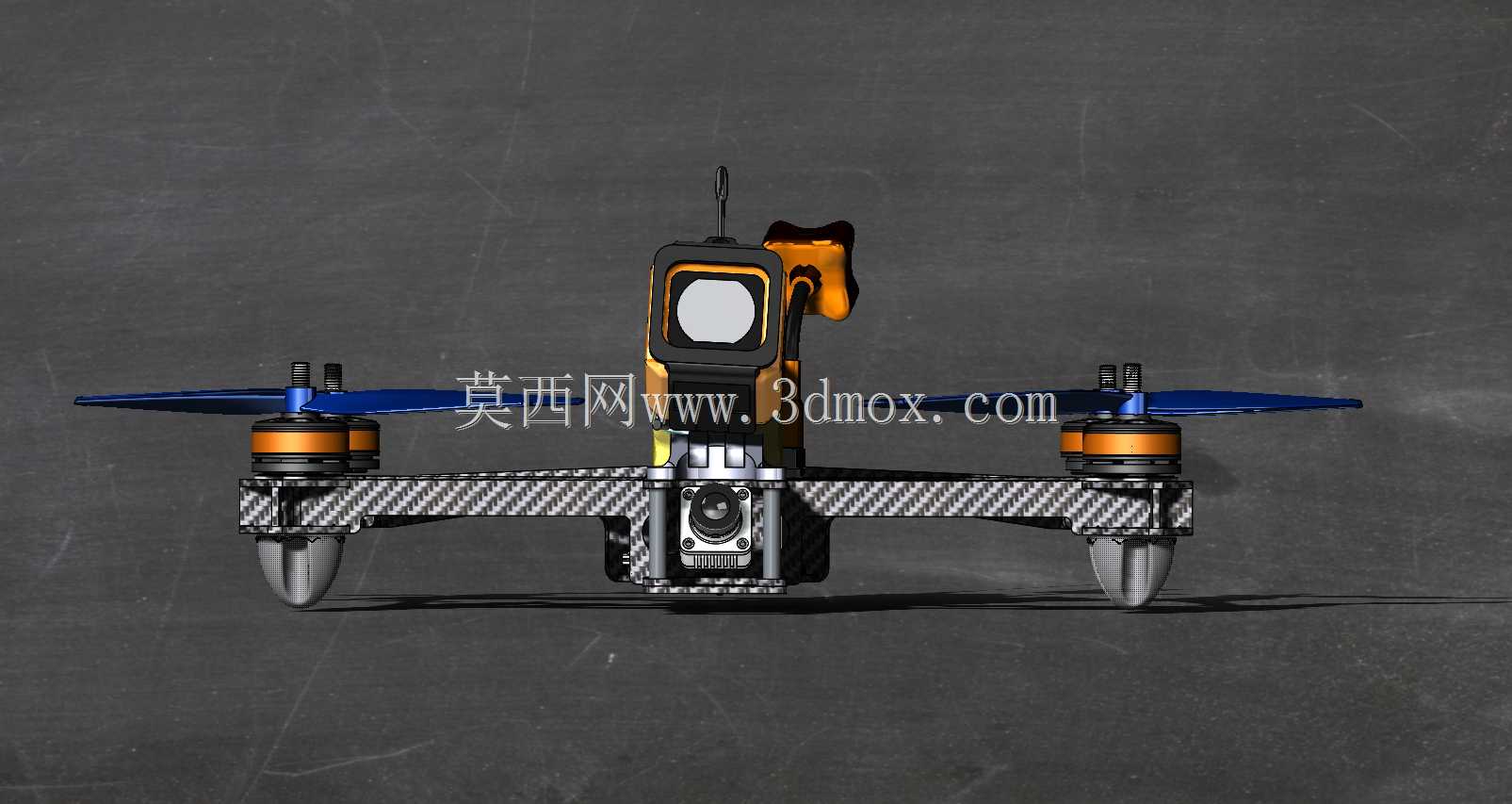

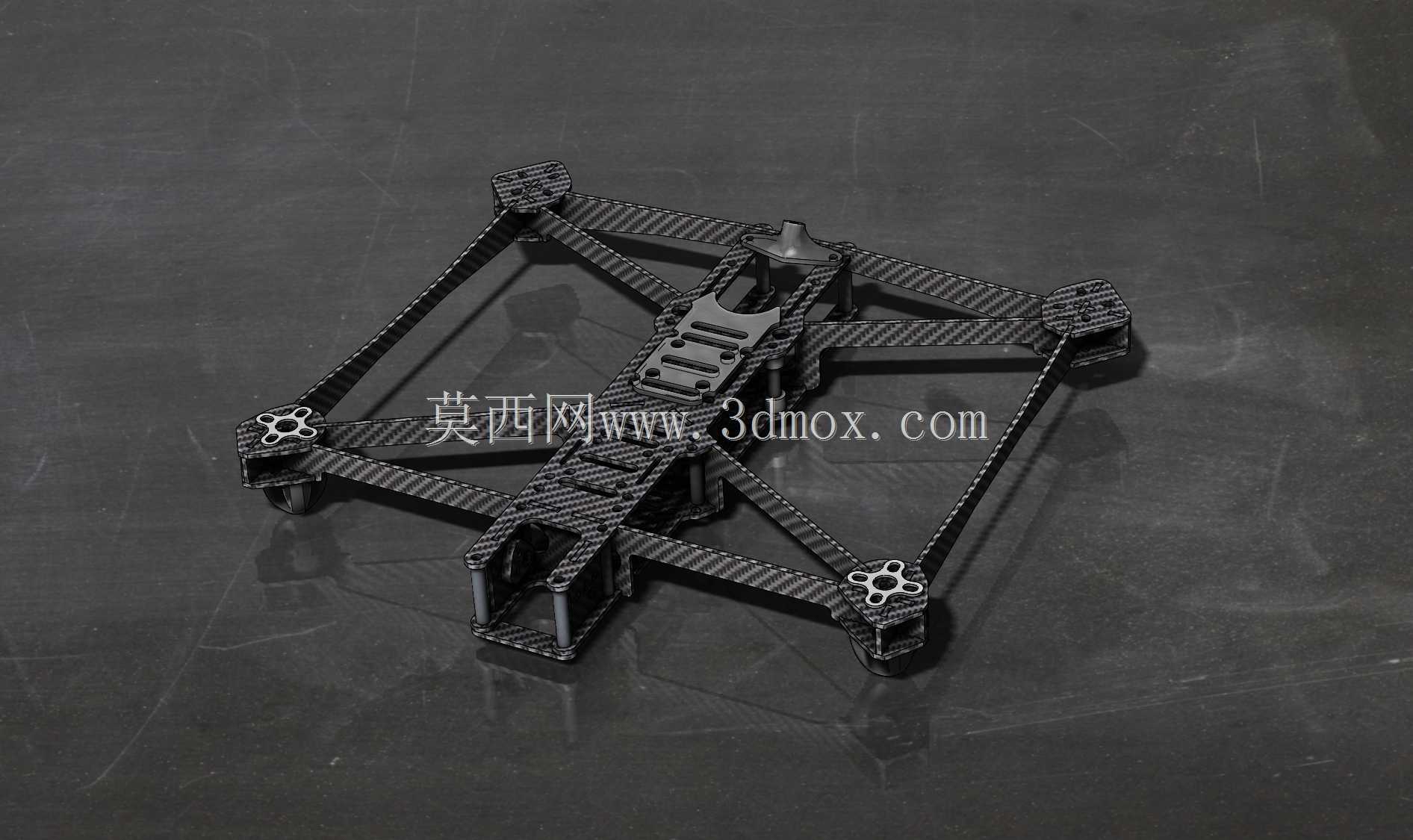

7英寸FPV四旋翼飞狗机身结构设计

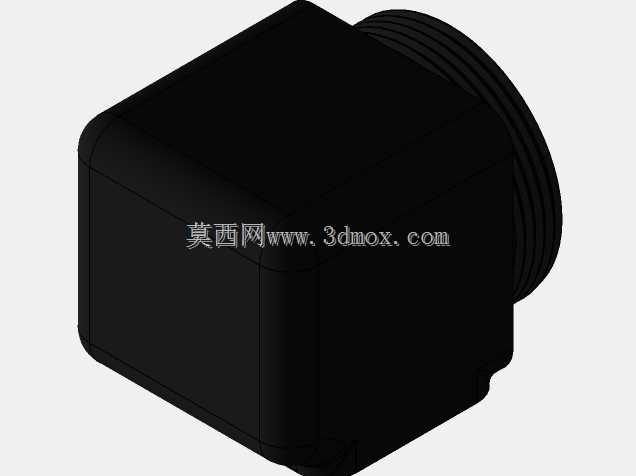

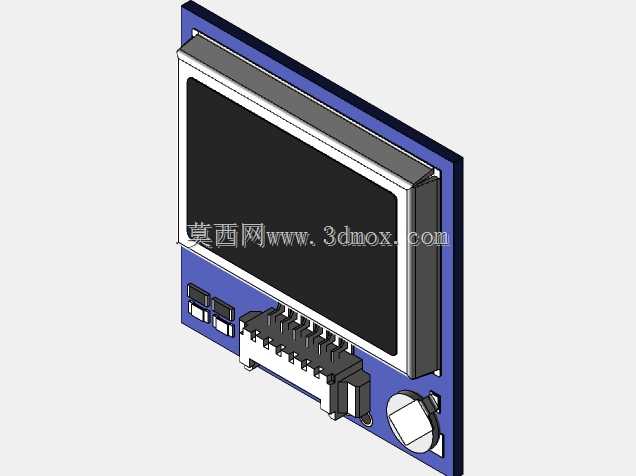

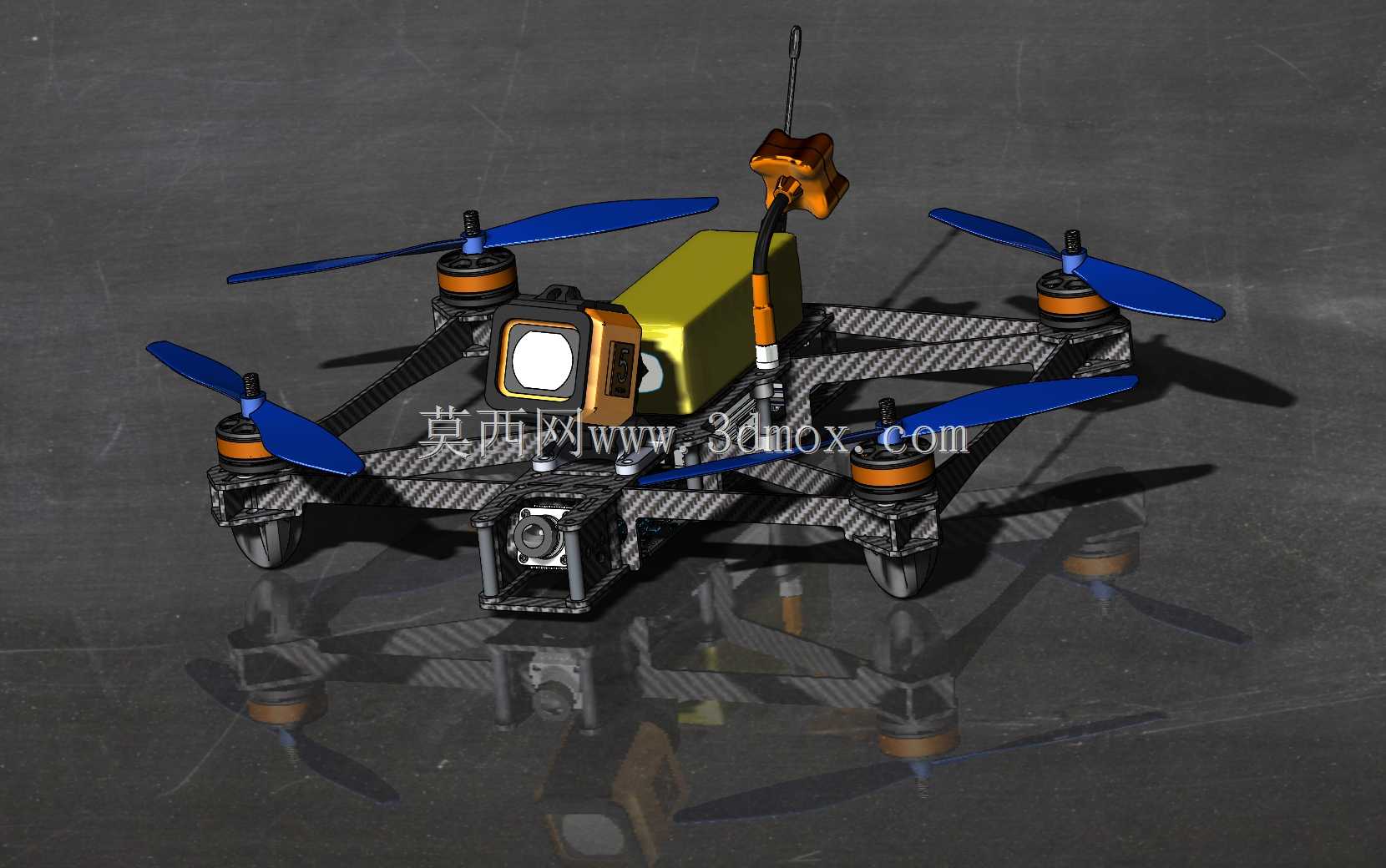

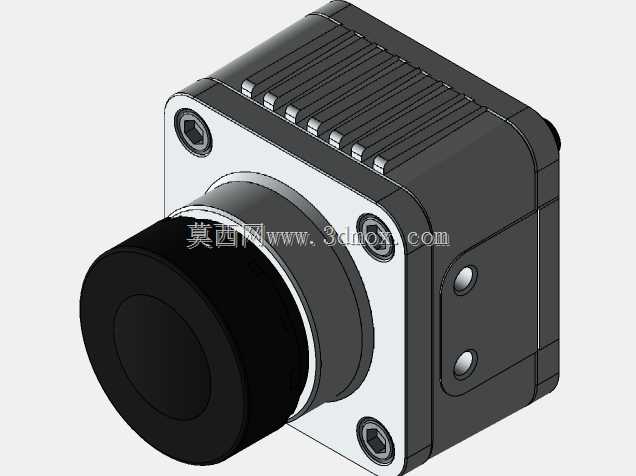

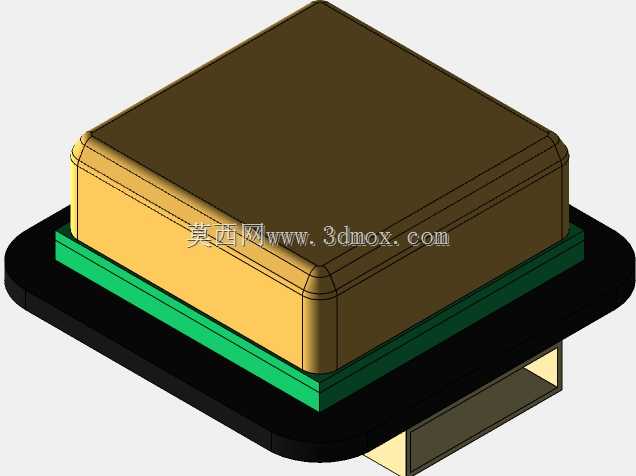

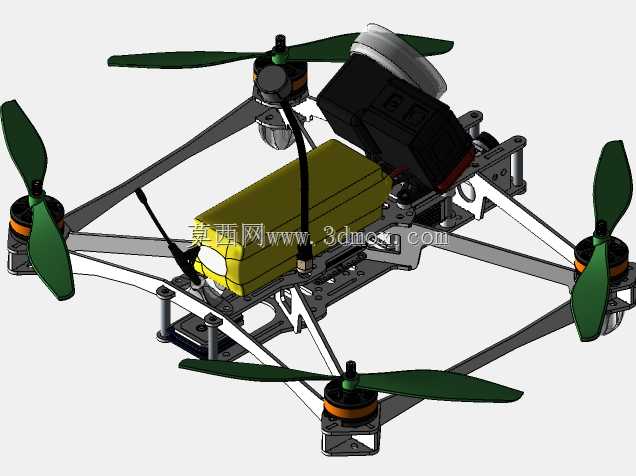

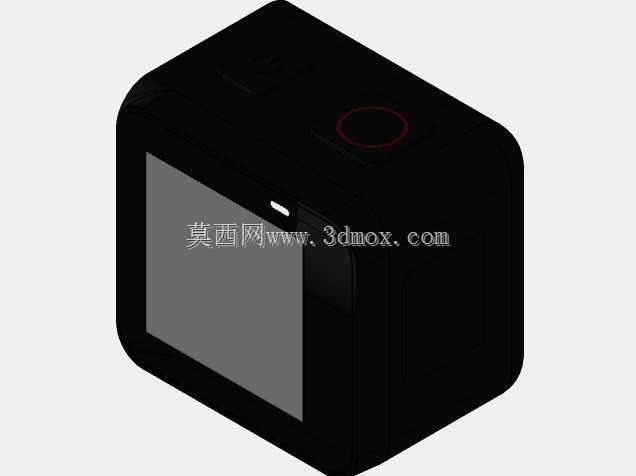

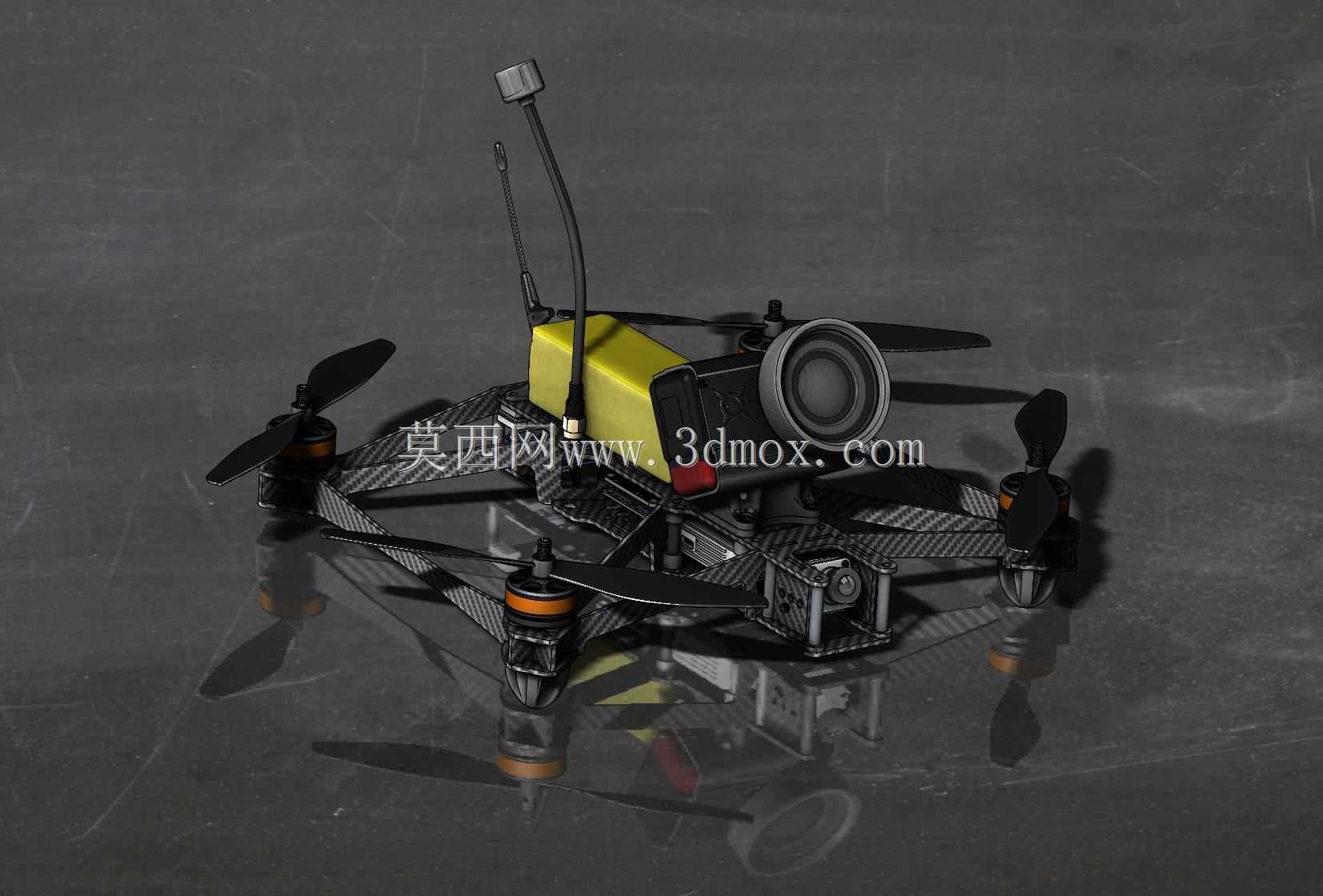

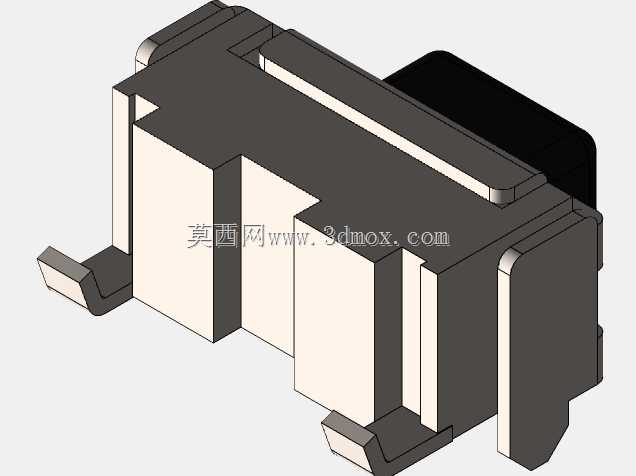

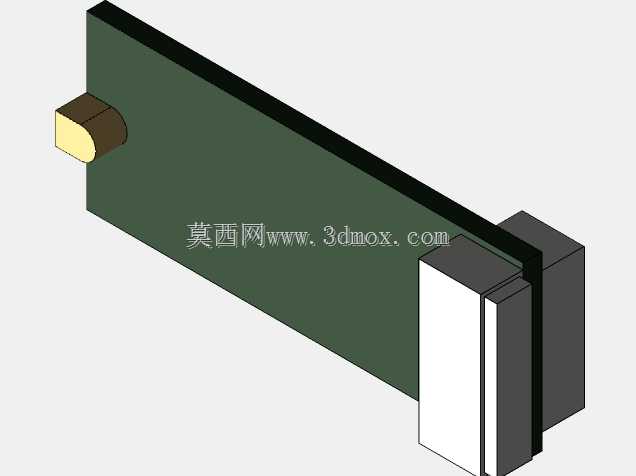

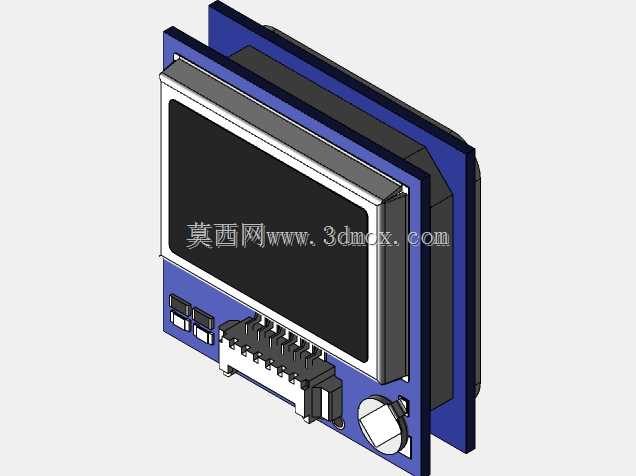

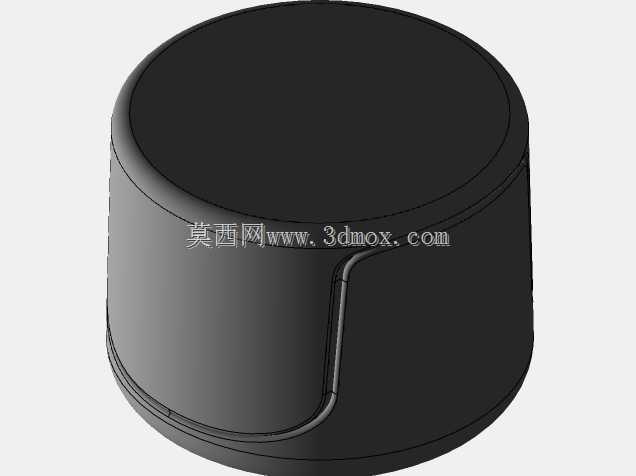

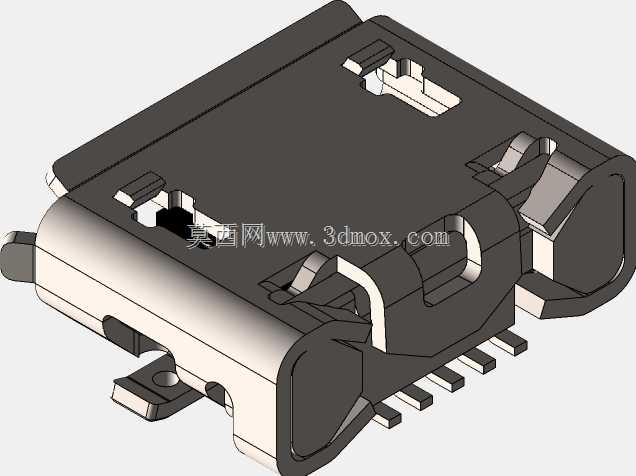

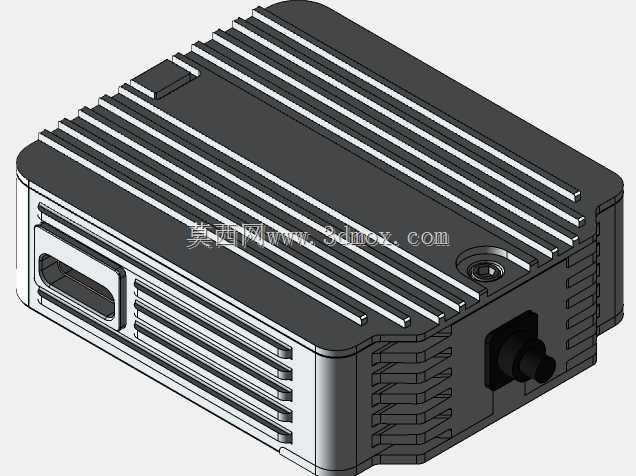

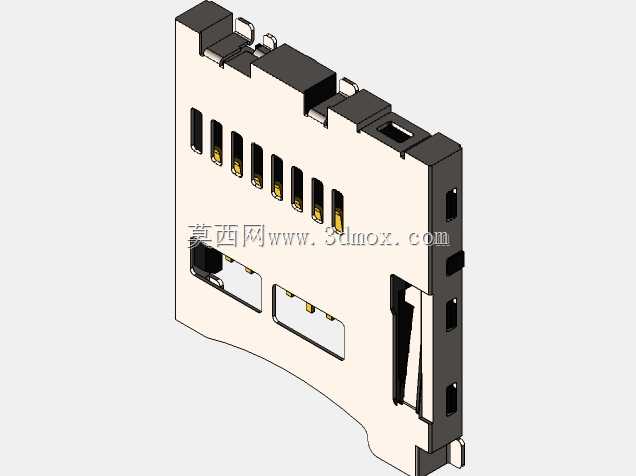

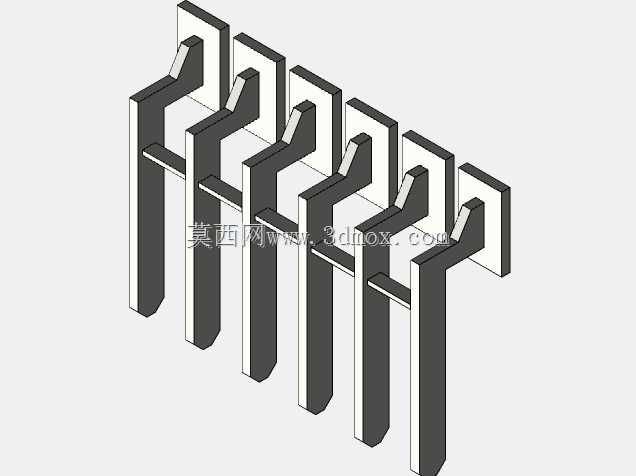

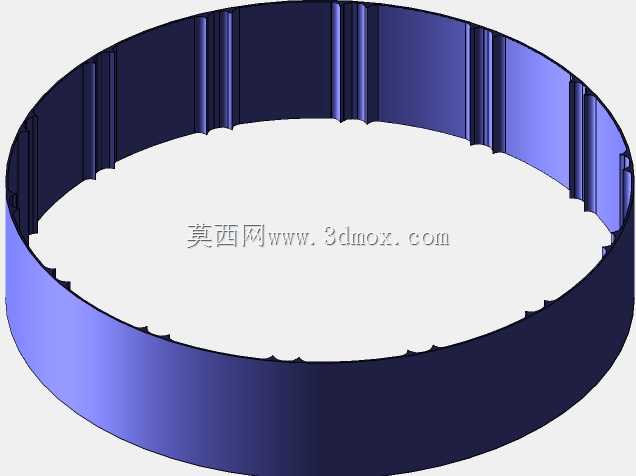

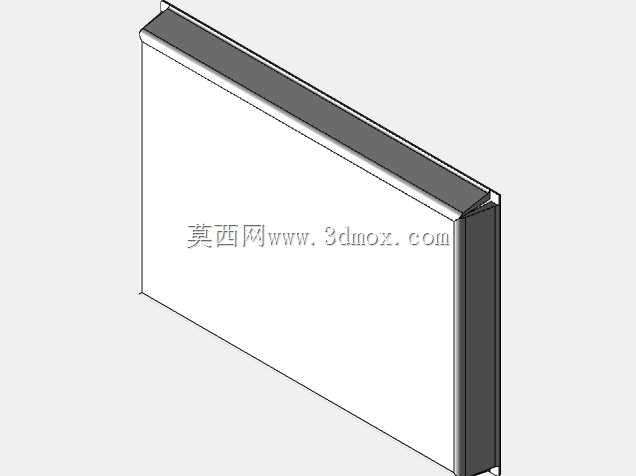

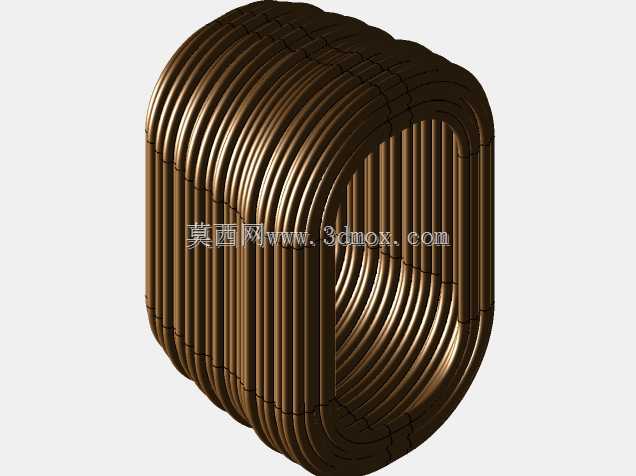

　　这套7英寸FPV四旋翼机身结构，核心面向长距离穿越飞行、户外航拍跟拍场景设计，适配单轴滚动式相机增稳挂载需求，可兼容主流运动相机的安装固定，同时集成了图传滤波组件、全向天线、电子调速器、飞行控制器、GPS定位模块的安装位，无需额外打孔改造即可完成全套航电设备的集成装配。

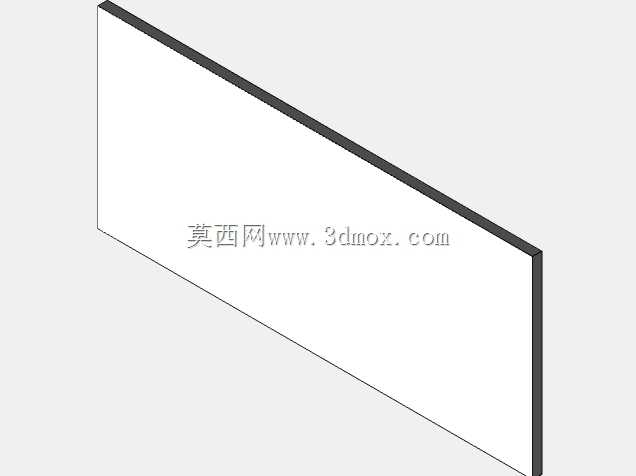

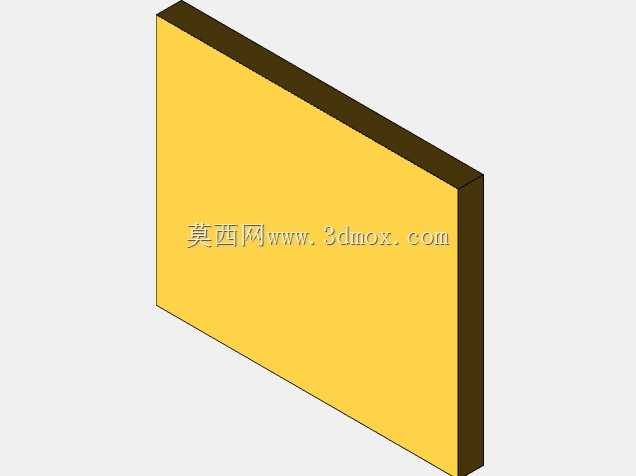

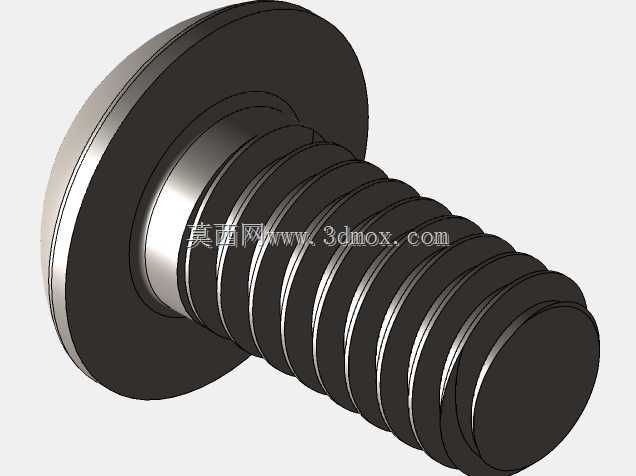

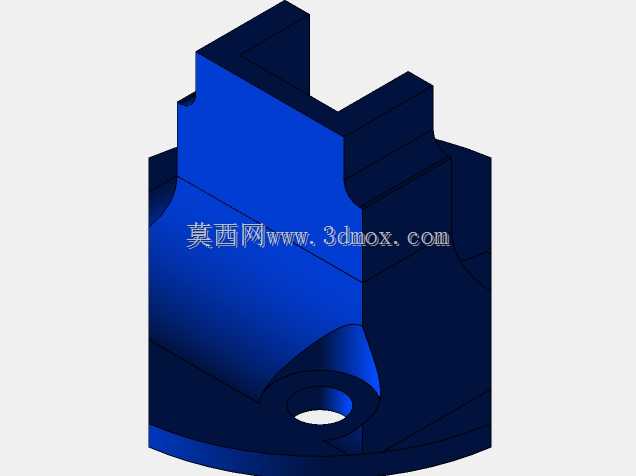

　　结构设计上优先考虑抗冲击性能与维修便捷性，整体采用等厚度板材切割加工成型，可直接使用碳纤维板、玻纤板等常用航模结构板材通过铣削或激光切割制作，无需定制异形型材，加工门槛低，自制玩家也可快速完成机架制作。整机装配完成后自重可控制在140-150克区间，在同尺寸机架中属于轻量化水平，搭配适配动力系统可获得充足的推重比冗余，满足大载重、长航时的飞行需求。

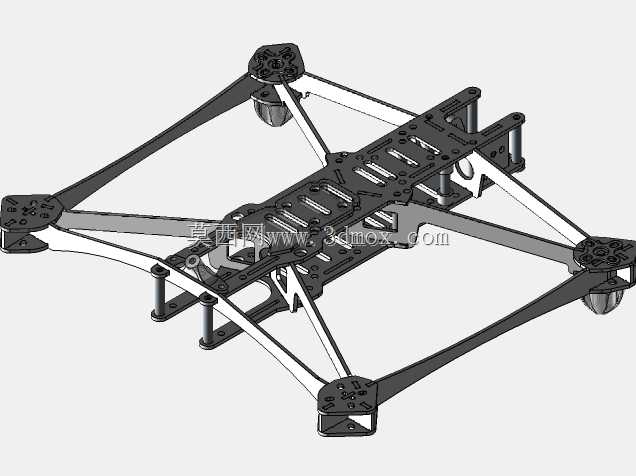

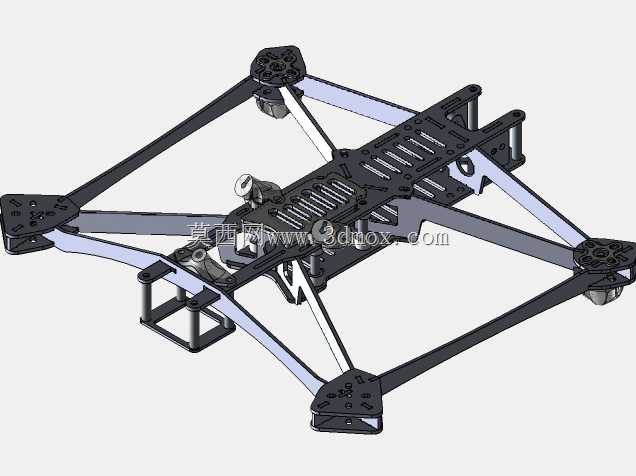

　　机架的机臂采用垂直排布结构设计，相比传统叠层机臂结构，炸机受损后仅需更换单根臂材即可完成修复，无需拆解整机叠层结构，大幅降低外场飞行的维修难度与配件成本。结构经过多轮跌落、硬着陆测试验证，常规飞行坠落场景下主体框架不会出现断裂失效，仅易损臂段会吸收冲击能量，主体结构可长期重复使用。

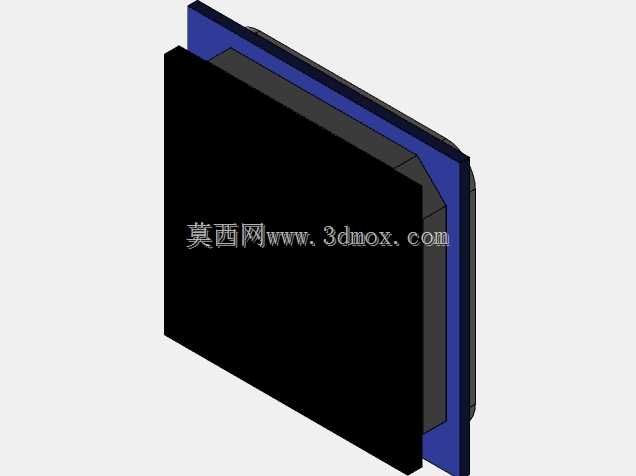

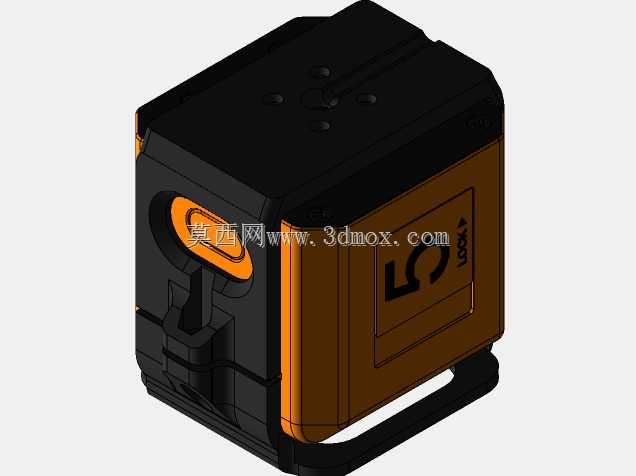

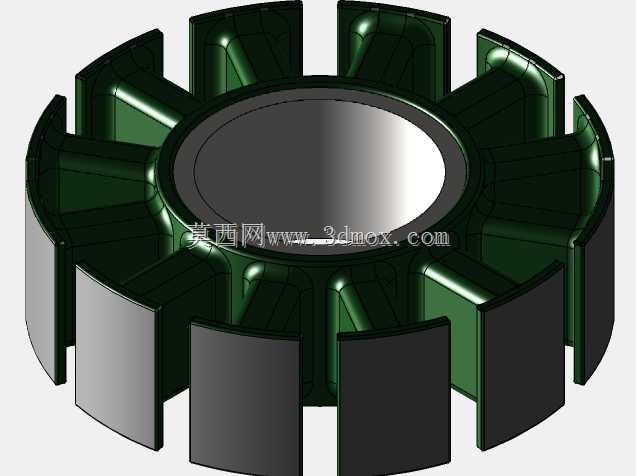

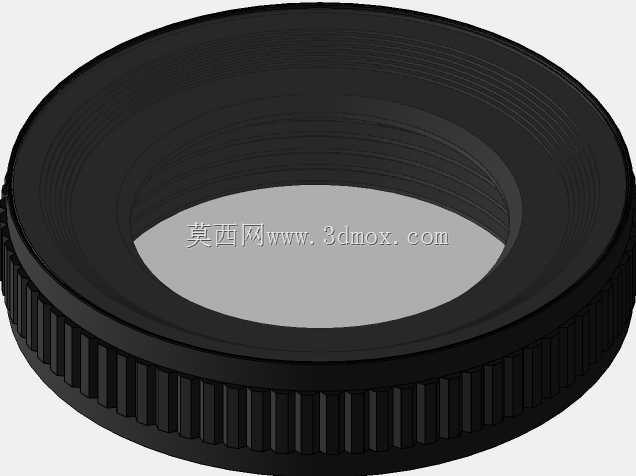

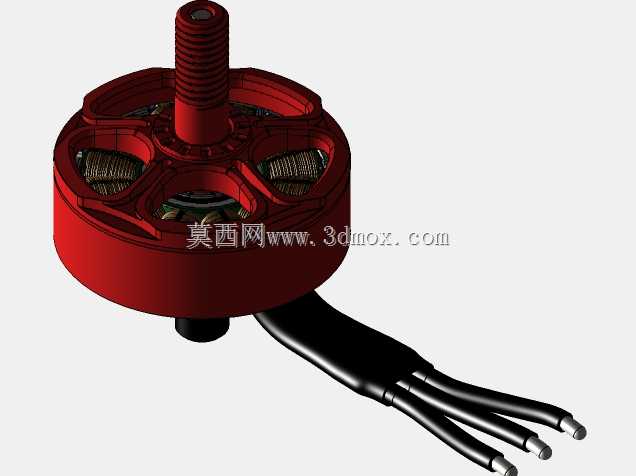

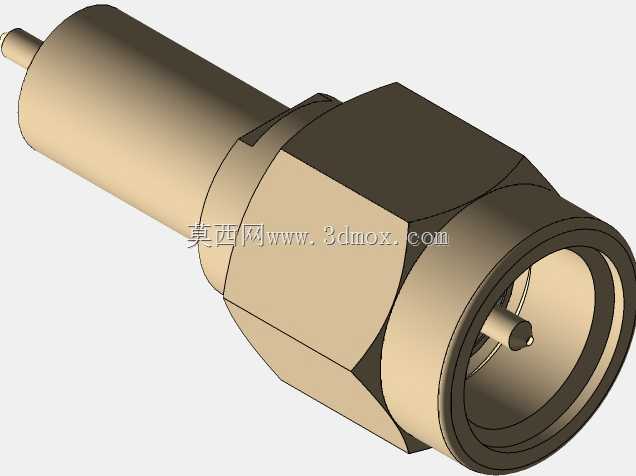

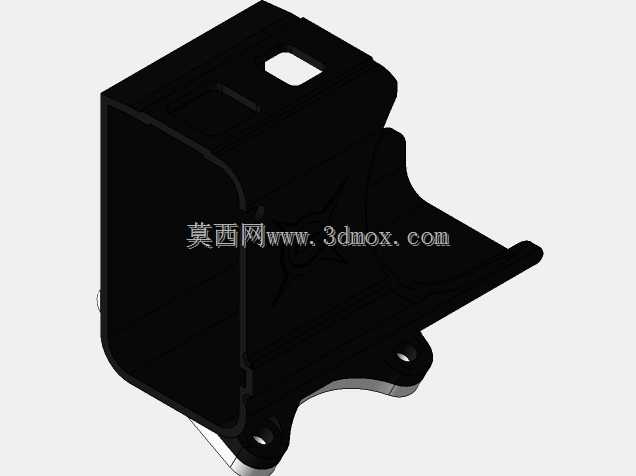

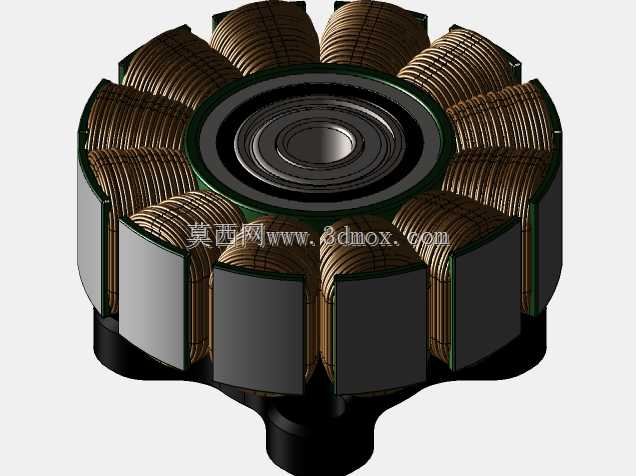

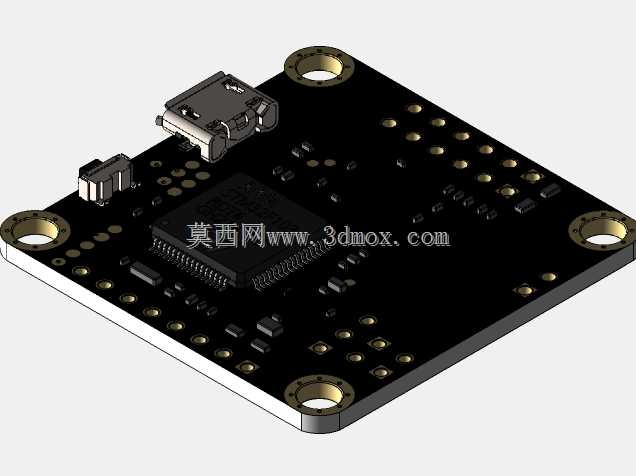

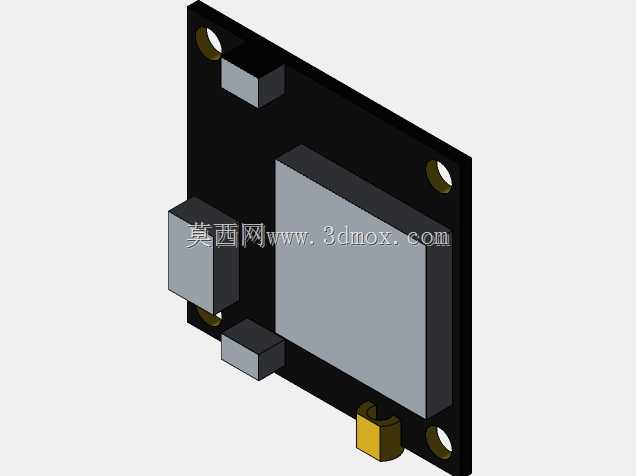

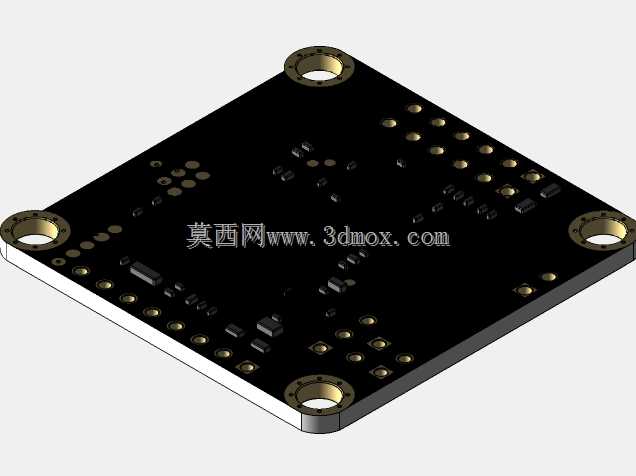

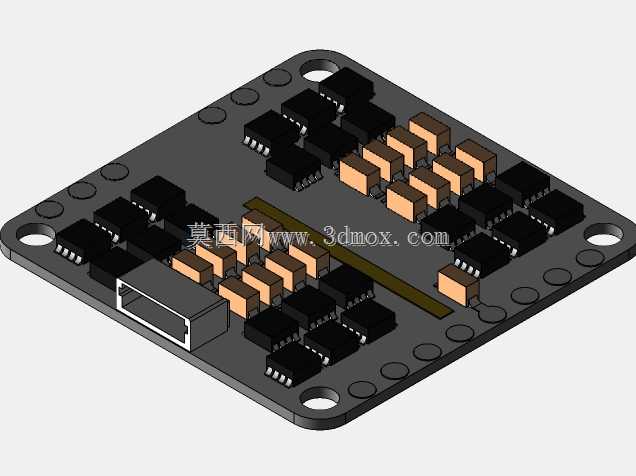

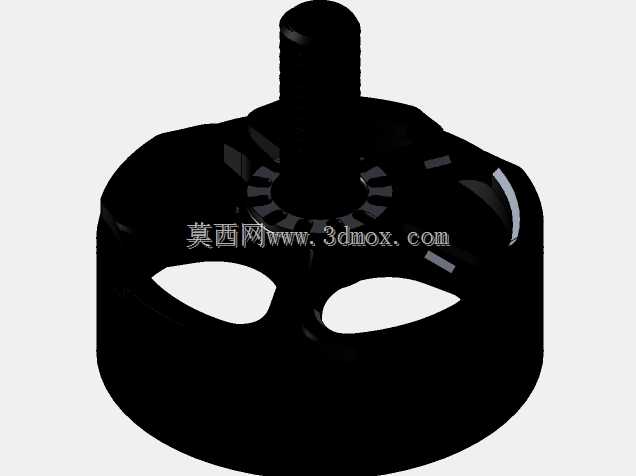

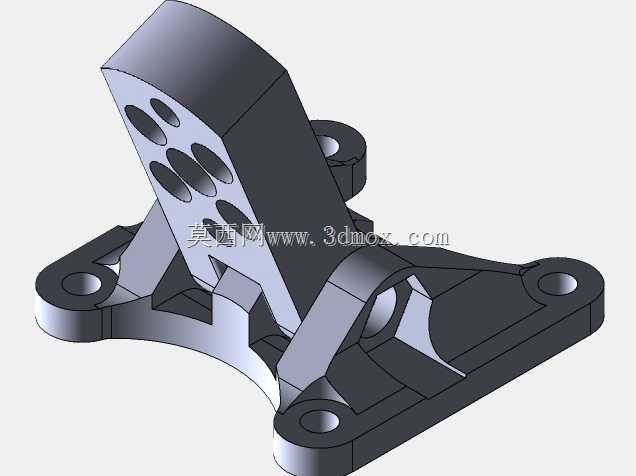

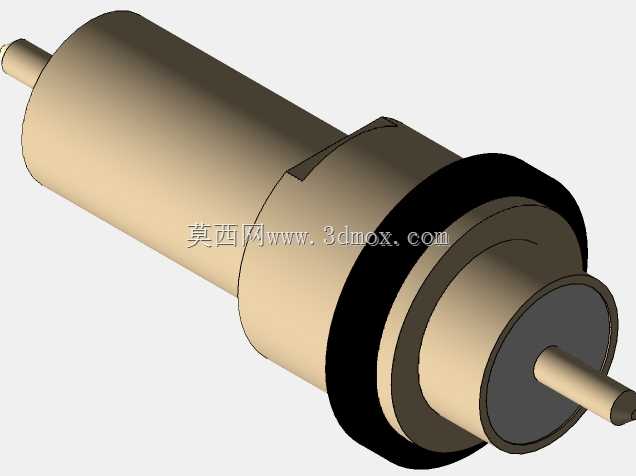

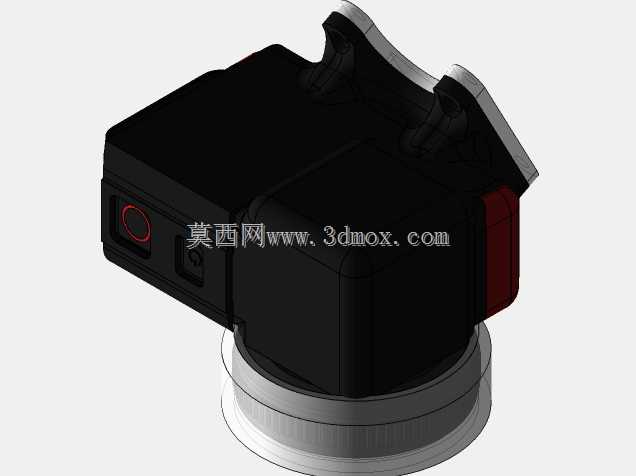

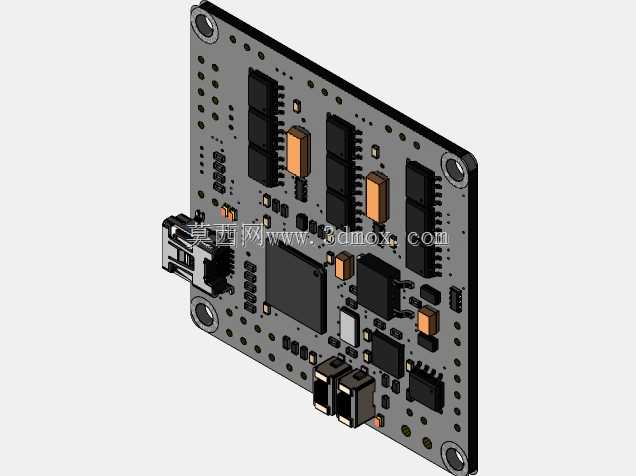

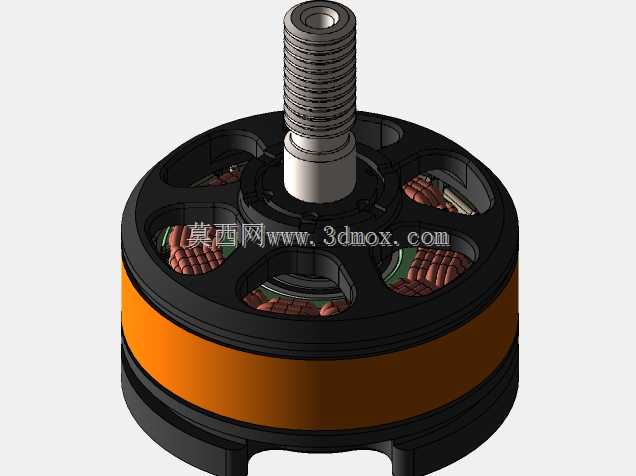

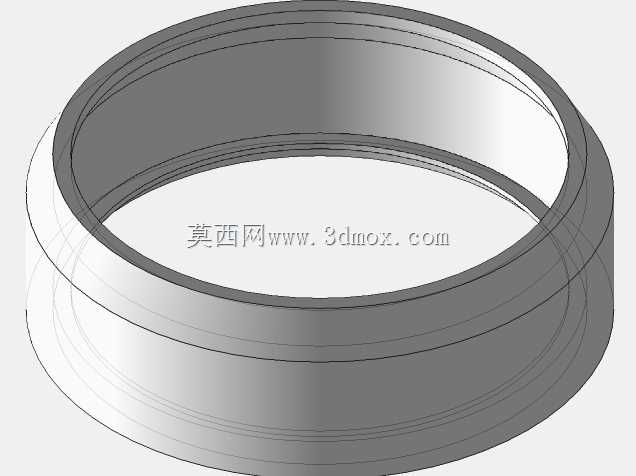

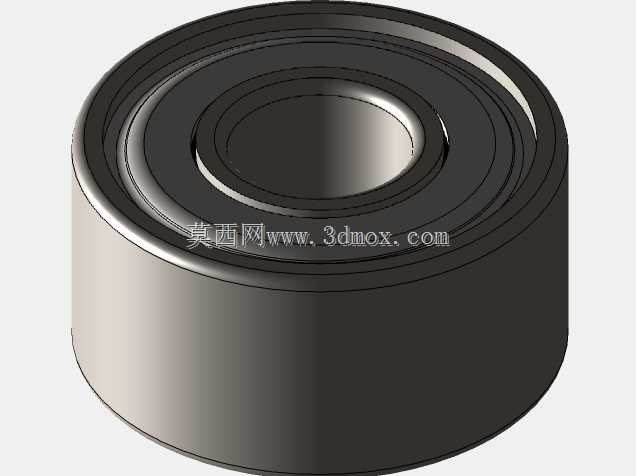

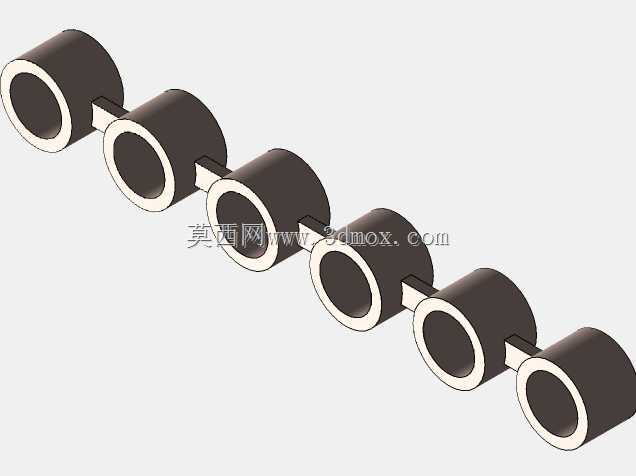

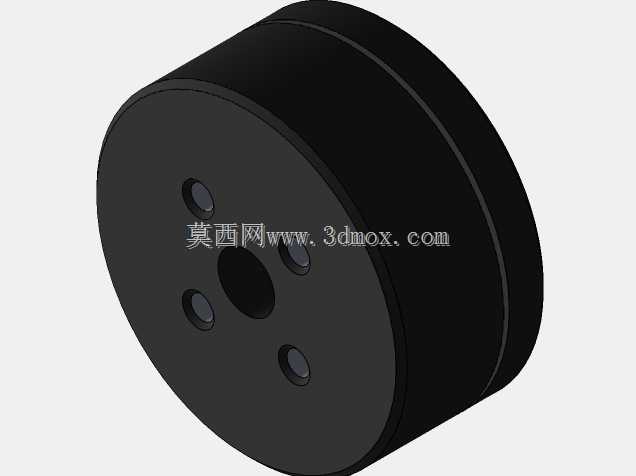

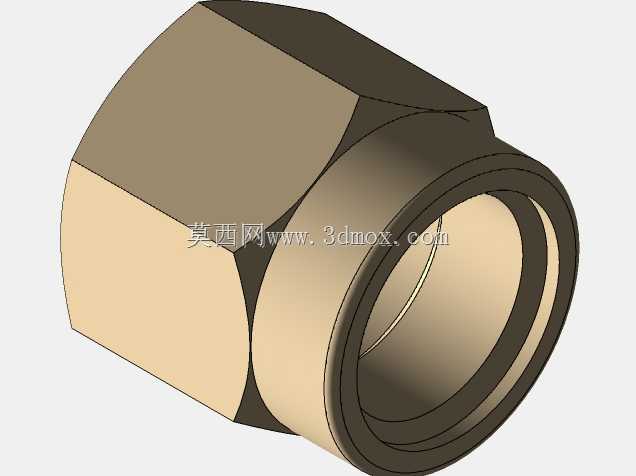

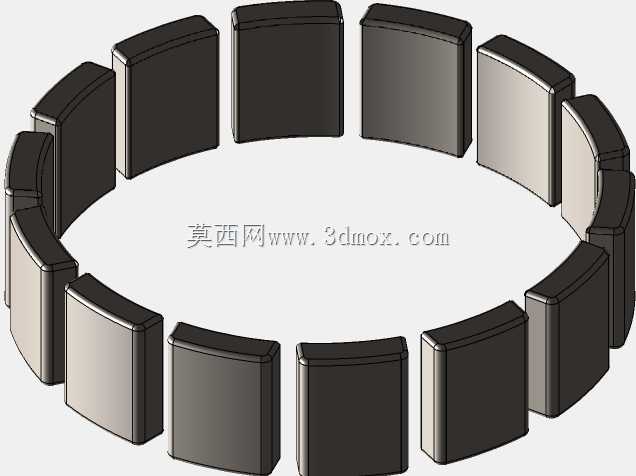

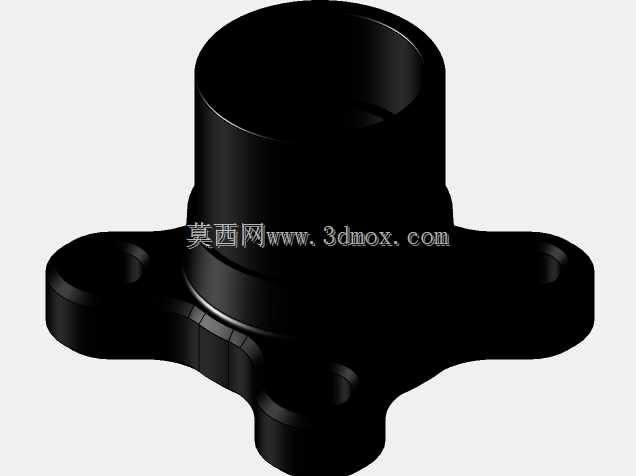

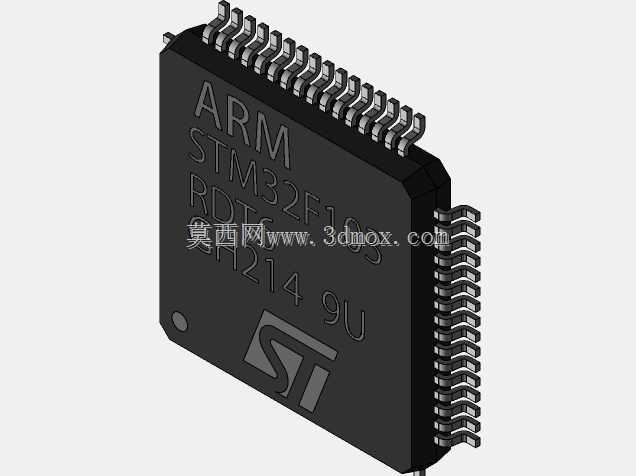

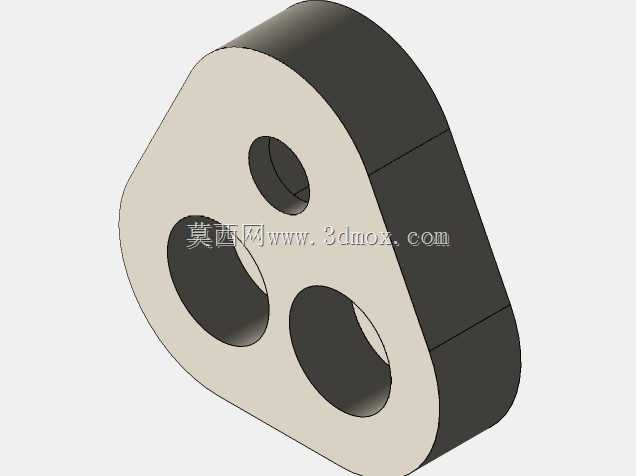

　　安装边界方面，机架预留的电机安装孔位适配主流28系列无刷电机，可匹配7英寸螺旋桨的安装间隙，不会出现桨叶打臂的问题；飞控安装位兼容标准30.5x30.5mm孔距的飞控与电调堆叠安装，相机挂载位可适配运动相机的单轴增稳结构，滚转方向的稳定结构可抵消飞行过程中的横滚抖动，保证航拍画面的平稳性。图传系统的安装位预留了ND滤波器的安装空间，天线安装座采用立式布局，可减少机身结构对图传信号的遮挡，提升远距离飞行的信号稳定性。

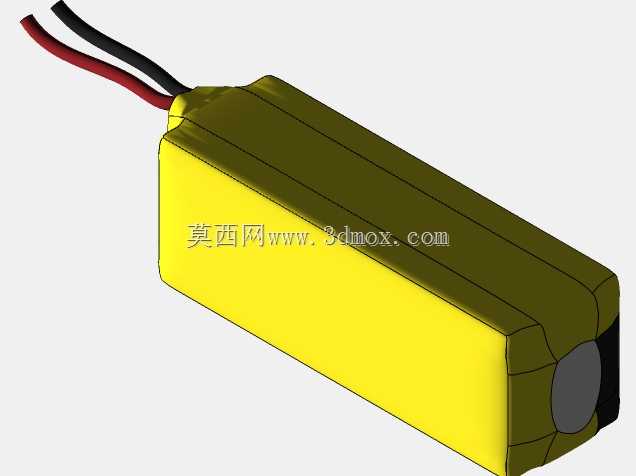

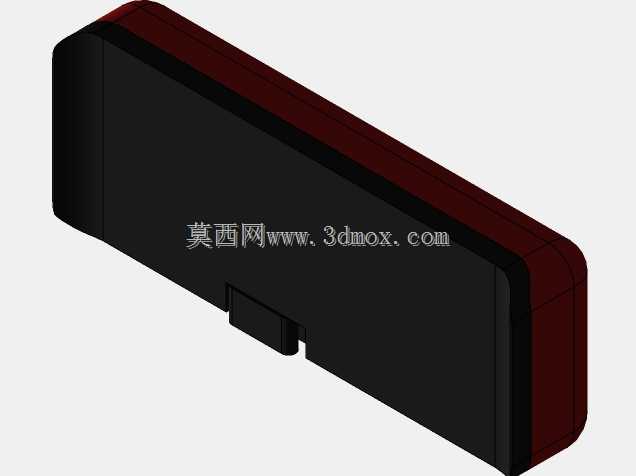

　　结构迭代过程中针对不同使用需求做了多版本配置优化，不同版本的主体安装尺寸完全统一，仅局部安装位做了适配调整，用户可根据自身搭载的设备类型选择对应版本制作，所有版本的通用结构件可完全互换，降低配件储备成本。机架的电池安装位可适配主流高倍率锂聚合物电池，绑带固定槽做了下沉设计，可避免电池滑动移位，保证飞行过程中整机重心稳定。经过长期飞行测试验证，机架在多次硬着陆、数百次充放电循环使用后，主体结构仅需少量补丁补强即可继续使用，结构可靠性满足高频次户外飞行的使用需求。

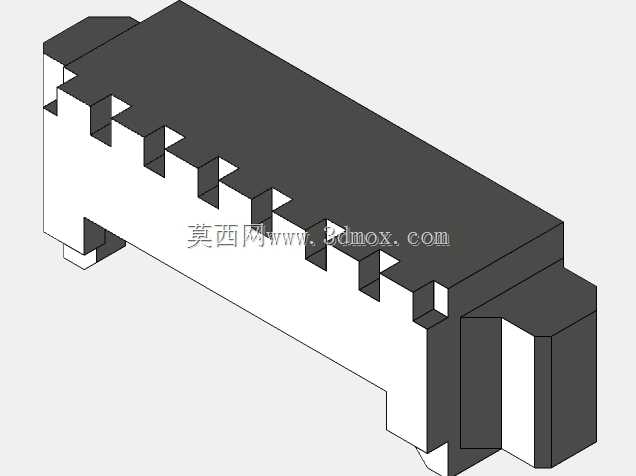

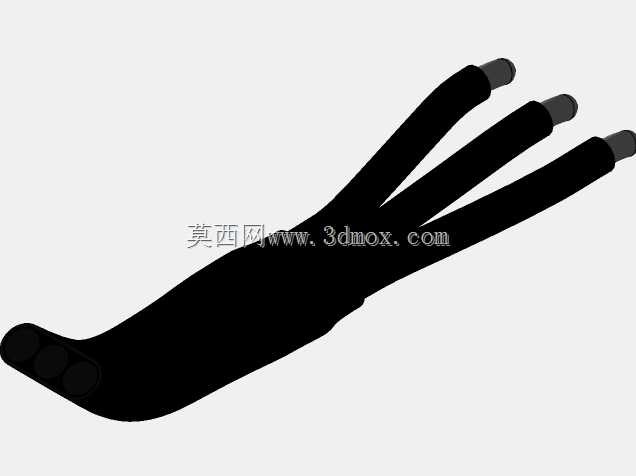

　　走线布局上，机架预留了专门的走线槽位，可将电调线、信号线、电源线规整收纳在板材夹层内，避免外露线材被螺旋桨打到，同时减少线材杂乱带来的风阻影响，整机外观更加简洁。机架的起落架部分做了加高处理，可避免相机挂载件在着陆时直接接触地面，保护镜头与增稳结构不受冲击损伤，同时预留了脚架扩展位，用户可根据需求加装增高脚架或者投放机构等扩展配件。
