直列四缸发动机曲轴连杆活塞总成结构

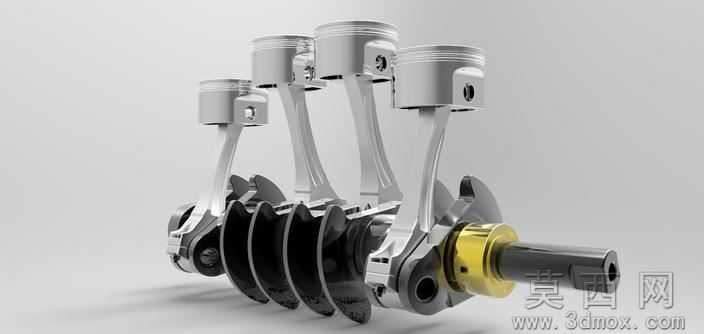

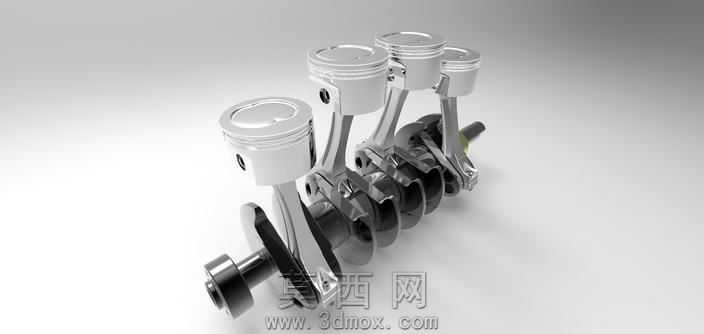

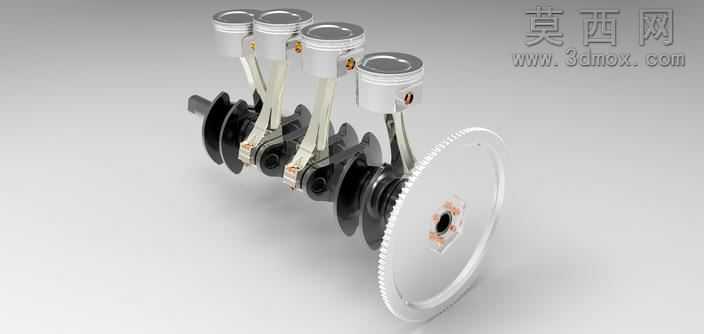

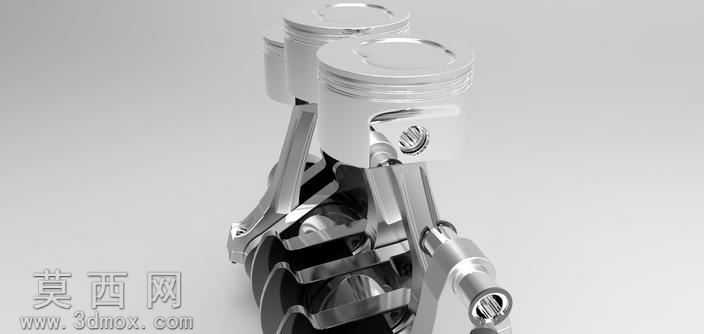

本作品为直列四缸内燃机核心动力输出组件的三维建模成果，整体包含曲轴主体、四组活塞连杆组件、末端启动飞轮三个核心功能模块，完整还原了内燃机曲柄连杆机构的装配关系与结构细节。建模过程中首先依据内燃机曲柄连杆机构的运动学原理确定基础参数，以曲轴主轴颈的公共轴线为装配基准，依次完成四个曲柄销的相位角度排布，严格遵循直列四缸发动机的发火间隔角设定，保证各缸活塞运动行程的相位差符合做功顺序要求，避免运动干涉。曲轴部分采用实体建模方式，精准还原了主轴颈、曲柄销、曲柄臂、平衡重的结构形态，对轴颈表面的圆角过渡、油道开孔位置做了细节还原，平衡重的轮廓造型依据离心力平衡计算结果绘制，保证模型结构符合实际工程设计逻辑。活塞组件部分分别建模了活塞顶面、环槽、销座、裙部结构，还原了活塞销与连杆小头的铰接配合关系，连杆部分区分了杆身、大小头轴瓦安装位的结构特征，对杆身的工字型截面做了准确呈现，保证结构强度表现的可视化还原。末端飞轮部分还原了齿圈轮齿、中心定位孔、安装螺栓孔的细节，齿圈的轮齿参数按照启动马达啮合标准设定，与曲轴法兰端的装配定位关系准确。材质渲染阶段，曲轴主体采用锻钢材质表现，赋予哑光金属质感并对轴颈摩擦面做高光处理，活塞采用铝合金材质呈现浅银白金属质感，连杆采用锻钢材质与曲轴做质感区分，飞轮齿圈做淬火钢的深色金属质感表现，各部件的材质区分清晰，装配关系一目了然。整体装配严格按照实际发动机的装配逻辑完成，各运动部件之间预留了合理的配合间隙，可直观展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的工作原理，结构细节完整，可用于内燃机结构教学、动力系统方案展示等场景。
