振荡式航空发动机装配结构三维建模

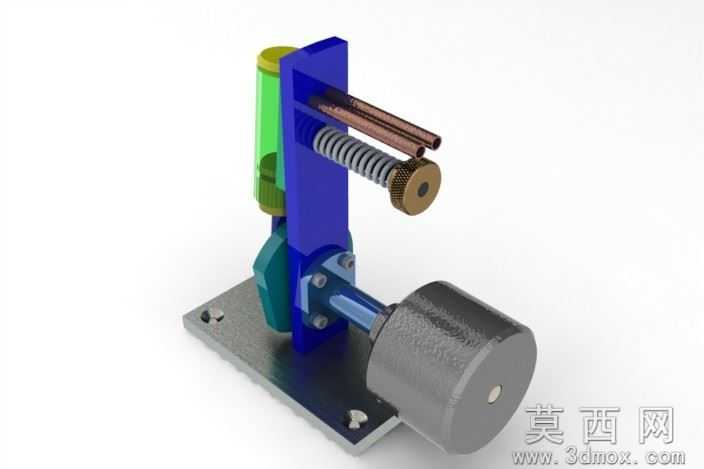

本作品为振荡式航空发动机装配结构的三维建模成果，建模过程依托三维参数化设计软件完成，采用自底向上的装配设计思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整体组件的拼接，全程保证各零件间的配合公差符合机械设计规范，无干涉错位问题。模型构建过程中，首先对底座支撑组件进行建模，采用金属哑光材质模拟铸铁安装底座的质感，对底座上的安装孔、定位凸台特征做了精细化还原，保证安装定位结构的尺寸精度；其次完成立式支撑臂的建模，采用深蓝色烤漆金属材质，还原支撑结构的表面涂装效果，对支撑臂上的导向孔、弹簧安装位、铰接轴孔等特征逐一做了参数化定义，保证各安装位的同轴度、位置度符合设计要求。针对核心传动与作动组件，建模时还原了圆柱复位弹簧的螺旋结构、铜质导向杆的管状特征、端部调节旋钮的滚花防滑纹理，对弹簧的节距、线径参数做了精准设定，保证弹簧压缩行程符合机构运动逻辑；下部的动力输出组件采用银灰色磨砂金属材质模拟缸体的铸造质感，对铰接连杆、连接法兰的结构做了细节还原，保证连杆摆动过程中与周边零件无运动干涉。上部的储液/储气组件采用半透明绿色塑料材质模拟储液罐的视觉效果，对罐体的阶梯结构、端部密封盖的防滑纹理做了精细化刻画，还原零件的真实外观特征。渲染阶段采用三点布光方案，主光源模拟室内柔光效果，辅光源消除模型暗部死黑，轮廓光勾勒零件边缘提升立体感，对不同材质的反光度、粗糙度参数做了差异化调整：金属零件设置适中的反光强度与高光范围，半透明塑料件设置适当的透光率与次表面散射效果，弹簧、铜质杆件做了金属抛光质感的参数调整，最终渲染效果清晰展现各零件的结构特征与装配关系。整体模型完整还原了该型航空发动机装配结构的组成逻辑，各零件间的装配约束完全符合实际机械装配要求，可用于结构原理展示、装配教学演示、运动仿真验证等场景，清晰展现了小型航空动力装置的支撑、传动、复位、作动的完整结构逻辑，每一处连接结构、配合特征都经过尺寸校验，保证模型的工程实用性与展示效果。
