山地越野滑板四轮结构设计作品

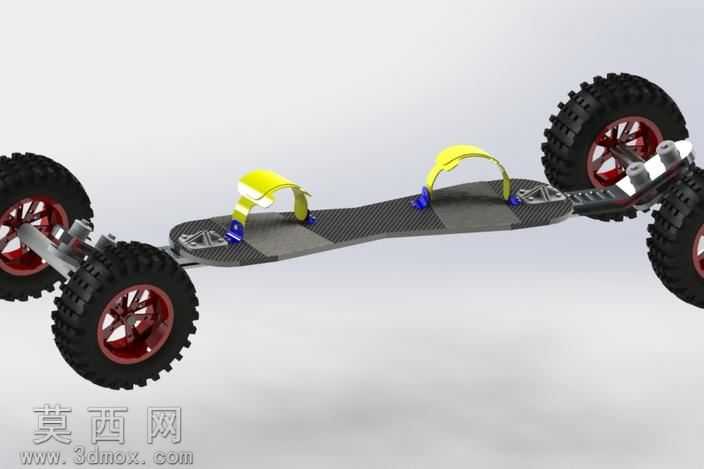

本作品为山地越野滑板的三维结构设计，建模过程中首先完成整体框架的比例搭建，以长条形碳纤维纹理踏板作为核心承载基体，先绘制踏板的曲面轮廓，通过拉伸、切除命令做出踏板中部的内凹脚窝结构，还原山地滑板适配站姿操控的人体工学造型，踏板表面做防滑纹理的细节刻画，提升视觉真实感。轮组部分采用大尺寸深胎纹越野轮胎建模，先绘制轮胎的环形基体，通过阵列命令做出胎面的块状防滑齿结构，还原越野轮胎抓地力强的设计特点；轮毂采用红黑撞色设计，通过旋转命令做出轮毂的辐条结构，搭配金属质感材质渲染，还原金属轮毂的光泽质感。悬挂连接结构部分，对前后轮的转向连接桥做精细化建模，还原桥体的铰接结构，通过配合关系模拟轮组的转向活动余量，体现山地滑板应对复杂地形的缓冲转向设计逻辑。脚踏固定装置采用亮黄色绑带结构建模，通过曲面放样做出绑带的弧形贴合造型，搭配蓝色固定底座，还原脚部固定结构的安装位置与形态，绑带材质设置为半透明柔性塑料质感，底座设置为硬质工程塑料质感，踏板主体设置为哑光碳纤维纹理材质，轮胎设置为哑光橡胶材质，金属连接件设置为亮面金属材质，通过不同材质的区分强化各部件的功能属性。渲染阶段采用浅灰色纯色背景，搭配柔和的顶光与侧光组合，突出滑板整体的结构轮廓与材质差异，阴影做柔化处理避免遮挡结构细节。设计思路上围绕山地越野场景的使用需求，加大轮径与胎纹深度提升非铺装路面通过性，加宽踏板尺寸提升站立稳定性，加装脚部绑带避免颠簸过程中脚部滑脱，前后独立的连接桥结构预留足够的活动行程，适配越野过程中的地形起伏变化，整体结构完整还原了山地滑板的核心功能部件，各部件之间的装配关系清晰明确，可直观展示产品的结构组成与设计特点。
