WXD3-13-2W多圈线绕电位计精密结构

　　这款WXD3-13-2W电位计属于多圈线绕式精密可调电阻器件，在工业控制、仪器仪表、民用电子设备的电路调节场景中应用十分广泛，常见于电源输出电压微调、信号增益校准、设备参数阈值设定、温控回路参数匹配等工况，是小功率电路里实现精准参数调节的核心被动元件。从实际使用的需求出发，该电位计的设计首先围绕调节精度做了结构优化，线绕电阻体采用精密合金电阻丝绕制在绝缘骨架上，配合多圈旋转的调节结构，单圈调节对应的电阻变化量极小，能够实现10圈以上的连续调节行程，相比单圈碳膜电位器，调节分辨率提升一个数量级，可满足电路参数微调的精度要求，标称阻值100kΩ的规格下，阻值误差控制在±5%范围内，独立线性精度可达±0.3%，完全适配工业级电路的参数校准需求。

　　结构设计上，电位计整体采用圆柱式主体布局，前端配置带防滑纹路的绝缘调节旋钮，旋钮与内部电阻体的转轴采用过盈配合结构，既保证调节时的扭矩传递稳定，也能避免旋钮与金属转轴导通带来的操作安全隐患。主体外壳采用金属封装结构，一方面可以为内部线绕电阻体提供机械防护，抵御装配、使用过程中的外力磕碰，另一方面金属外壳具备一定的电磁屏蔽能力，可减少外界电磁干扰对电阻体输出信号的影响，提升电路工作稳定性。尾部端盖印有参数标识与调节方向标记，操作人员在设备调试时可直接通过标识判断调节方向，无需额外查阅手册，降低现场调试的出错概率。

　　安装结构方面，电位计配置了三个弯折式金属安装引脚，引脚采用镀锡铜材质，既可以直接插入PCB板的对应安装孔进行波峰焊或手工焊接，也能适配接线端子的压接安装需求，引脚的弯折角度经过标准化设计，引脚间距符合通用电子元件的安装孔位规范，可直接兼容常规电位器的安装PCB封装，替换同规格旧件时无需重新设计电路板，降低设备维护的改造成本。安装边界上，电位计主体直径、轴向长度均遵循行业通用尺寸规范，旋钮突出主体的长度经过优化，既保证调节时的操作空间充足，也不会过多占用设备面板的内部纵深空间，在紧凑的仪器仪表内部安装时，不会与周边的电容、接插件等元件产生结构干涉。

　　从实际工况适配的角度看，该电位计的额定功率为2W，能够在常规小功率信号回路、低压电源回路中长期稳定工作，电阻体的线绕结构相比碳膜结构，具备更好的耐温性能与负载稳定性，在设备长期通电工作的场景下，电阻值漂移量远低于普通碳膜电位器，可减少设备定期校准的频次。调节转轴的阻尼经过适配设计，旋转时阻尼均匀，既不会因为阻尼过小导致参数受震动偏移，也不会因为阻尼过大提升调节操作的难度，在存在小幅震动的工业设备机柜内安装时，调节完成后的参数位置可长期保持稳定，不会因为设备运行震动出现阻值漂移导致的参数偏移。

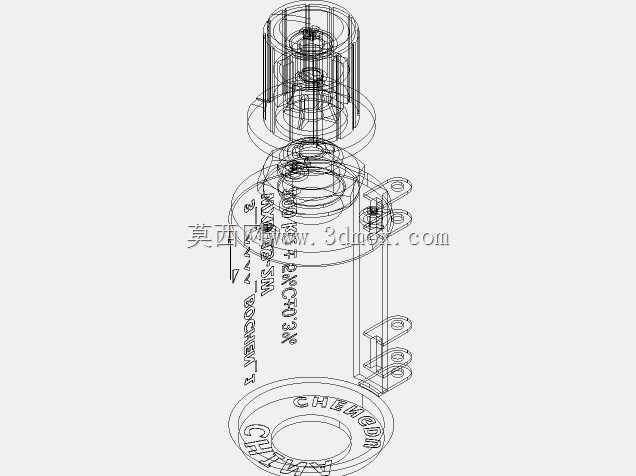

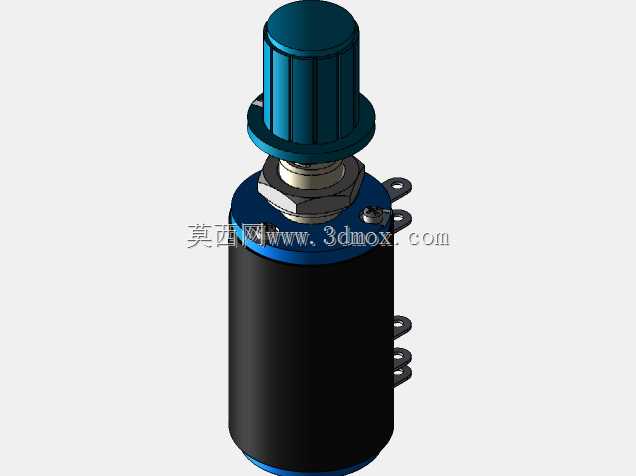

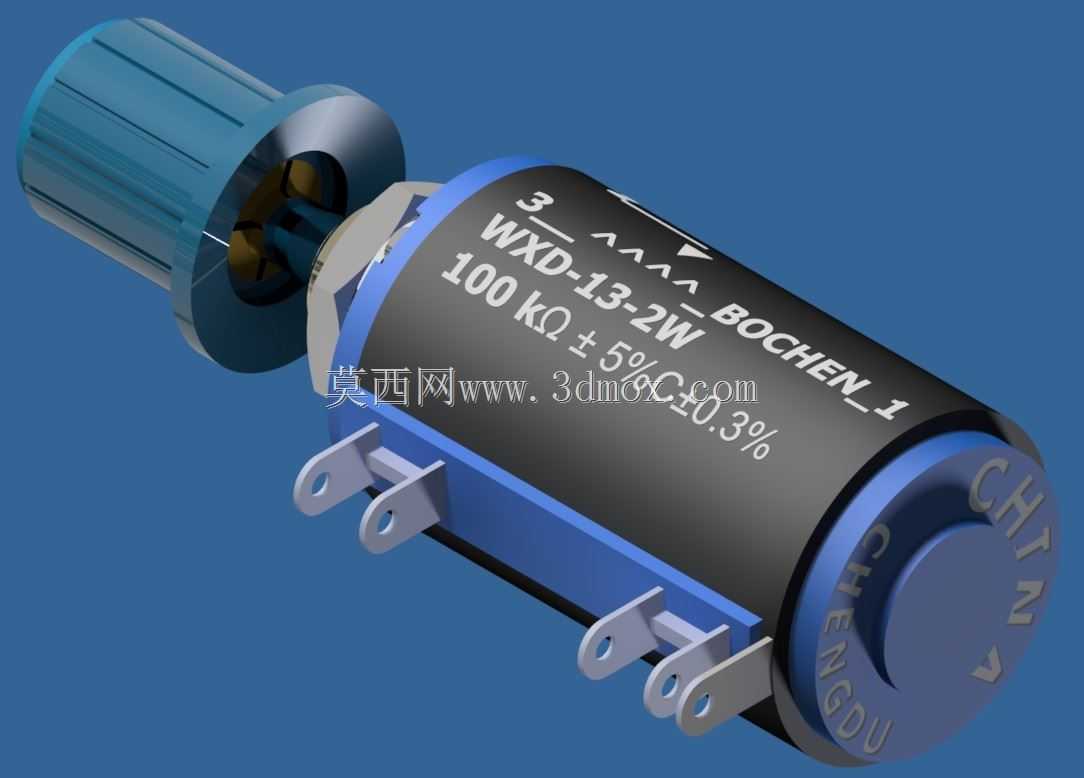

　　建模过程中，对电位计的各个结构细节做了完整还原，包括旋钮表面的防滑槽、外壳表面的丝印参数标识、安装引脚的弯折弧度、尾部端盖的方向标记都做了1:1的复刻，结构装配关系完全匹配实物的配合公差，可直接用于设备面板的装配干涉检查、PCB布局的结构校验、产品说明书的三维演示素材制作，也能用于电子装联实训的虚拟教学场景，帮助设计人员直观了解该电位计的结构尺寸与安装要求，在产品设计阶段提前规避安装空间不足、孔位不匹配等常见问题。
