WXD3-13型电位计调节旋钮结构设计

　　这类电位计旋钮是电子设备操控端最常见的人机交互零件，日常接触到的工业控制柜面板、实验室测试仪器、音频调控设备、小型机电装置的参数调节端，几乎都能见到同结构旋钮的身影。它的核心作用是把操作人员的手指旋转动作，精准传递给下方电位器的转轴，通过改变电位器的输出阻值，实现对设备电压、电流、音量、转速、温度阈值等参数的线性调节，相比按键式的档位调节，这种旋转旋钮可以实现连续无档位的参数微调，操作手感的反馈也更直接，操作人员可以通过旋转的阻尼感判断调节幅度，不需要紧盯屏幕数值就能完成粗调作业。

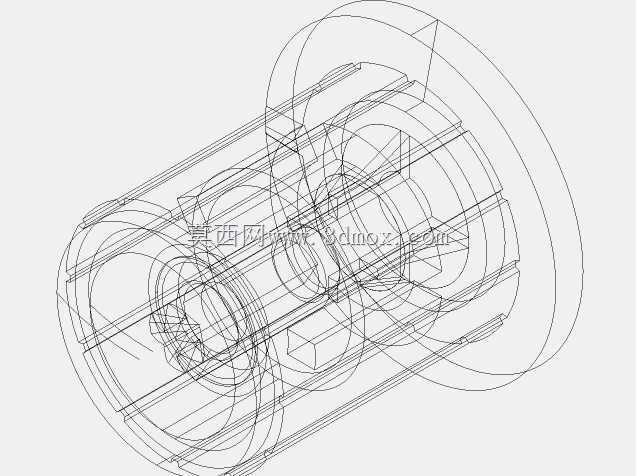

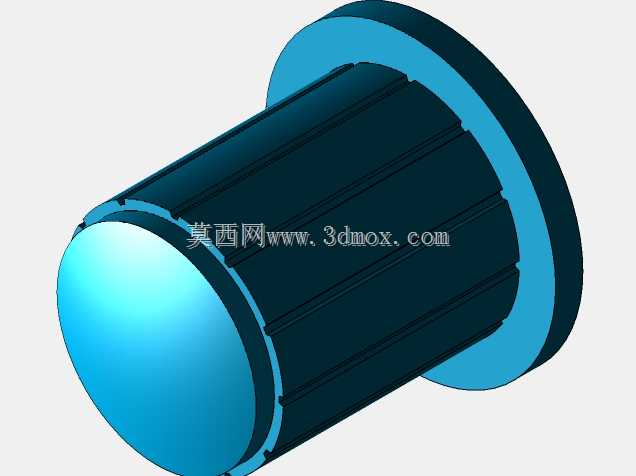

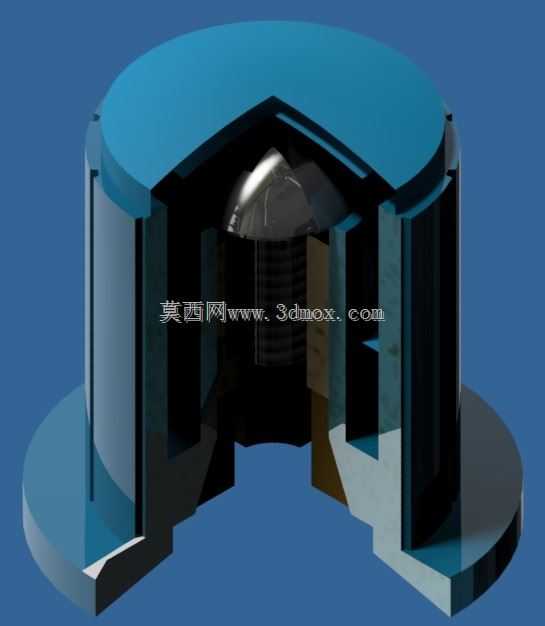

　　从结构设计逻辑来看，这款旋钮采用了分体式组合结构，主体为带竖向防滑筋的圆柱握持段，底部带外延法兰边，顶部配套独立的封盖，内部预留了和电位器D型转轴匹配的嵌装孔，孔内做了对应的扁位定位结构，安装时直接将旋钮按压套入电位器转轴即可，不需要额外的紧固件，依靠塑料本身的弹性抱紧转轴，日常维护拆卸时可以用扁平工具从法兰边下方轻轻撬动就能取下，不会损伤电位器本体。外表面的竖向防滑筋是经过实际操作验证的设计，筋条的高度、间距都做了适配手指触感的优化，即便操作人员戴薄款劳保手套操作，也不会出现打滑转不动的情况，旋转时的受力点均匀分布在握持段圆周，不会出现局部应力集中导致的旋钮开裂问题。

　　从安装边界尺寸来看，这款旋钮的法兰边直径略大于握持段圆柱直径，安装后法兰边和设备面板之间预留了极小的间隙，既不会因为间隙过大进灰，也不会因为接触面板导致旋转卡涩，整体安装高度适配常规面板式电位器的转轴露出长度，套入后转轴顶端刚好和旋钮内部的定位台阶贴合，不会出现顶死或者安装过松晃动的问题。顶部的封盖采用卡扣式结构和旋钮主体连接，既可以遮挡内部的转轴嵌装结构提升外观整洁度，也可以在封盖内部粘贴刻度标识或者功能标识，方便操作人员识别对应的调节通道。

　　材质选择上，这类旋钮一般采用耐磨工程塑料注塑成型，本身具备一定的自润滑特性，长期旋转使用不会出现过度磨损导致的松动问题，塑料的绝缘特性也可以避免操作人员调节时接触到内部带电部件，满足低压电子设备的安全防护要求。不同颜色的款式可以用来区分不同的调节通道，比如黑色旋钮用于电源参数调节，灰色旋钮用于信号参数调节，在多旋钮的设备面板上可以快速识别对应功能，降低误操作的概率。

　　在实际设备装配场景中，这类旋钮的适配性很强，只要是轴径匹配、转轴为D型扁位结构的电位器、旋转编码器都可以通用，不需要针对特定型号的电位器单独开模制作旋钮，大幅降低了设备生产的配件采购成本。设计时也充分考虑了注塑生产的工艺性，主体结构没有倒扣或者特殊抽芯结构，采用简单的两板模就能完成注塑生产，生产效率高，成型后的尺寸稳定性好，批量生产时的尺寸公差可以控制在很小的范围内，安装时不需要额外修配就能直接压装到位。旋钮的边角都做了圆角过渡处理，没有尖锐的棱角，操作人员快速调节参数时不会划伤手指，操作安全性更好。
