施耐德嵌入式欧标电源插座结构设计

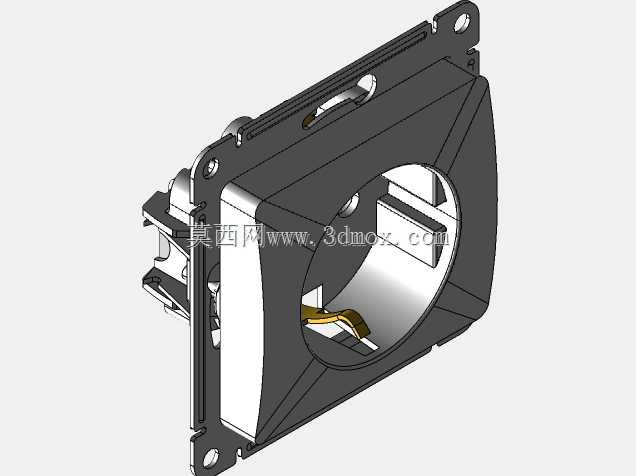

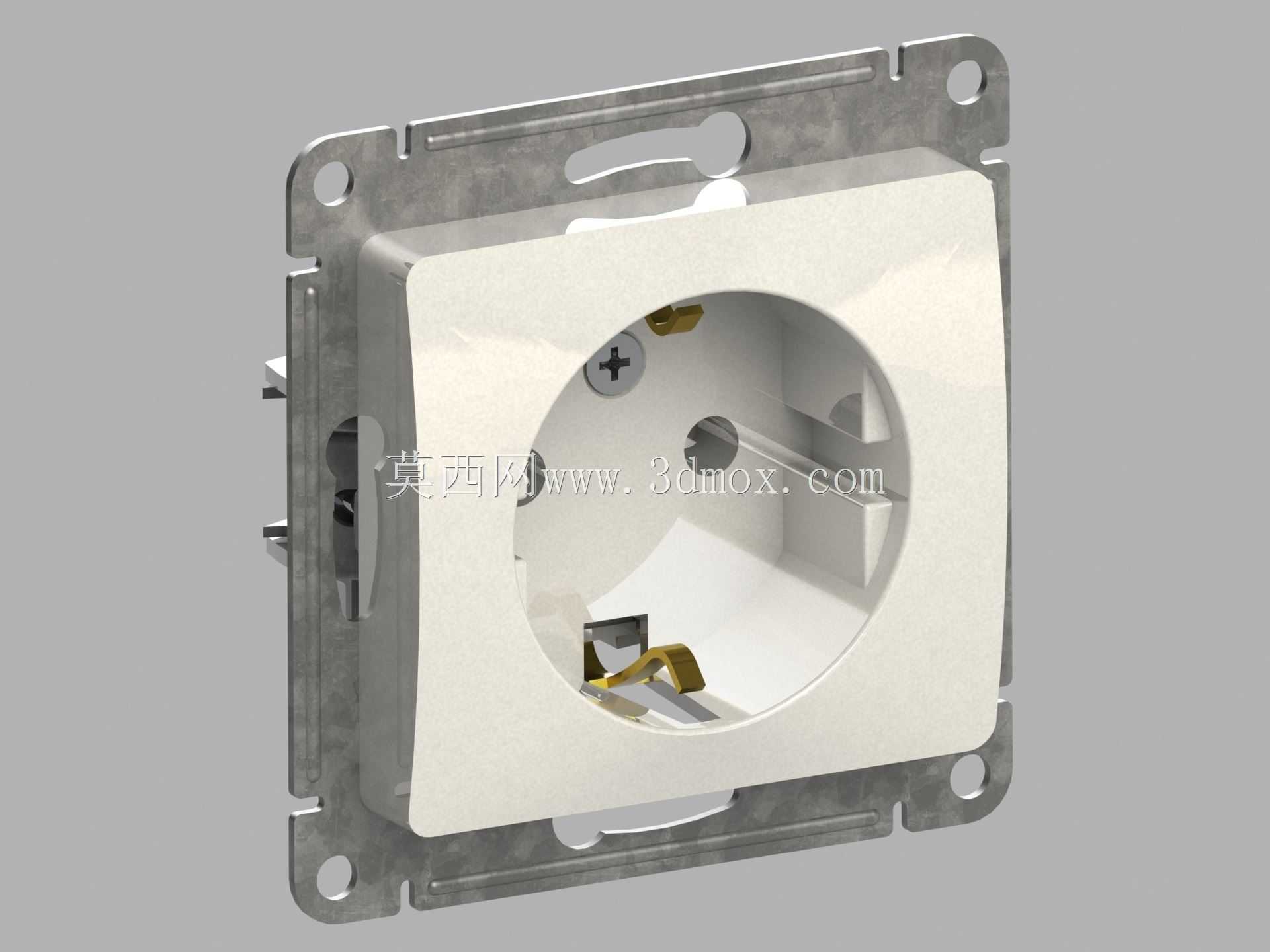

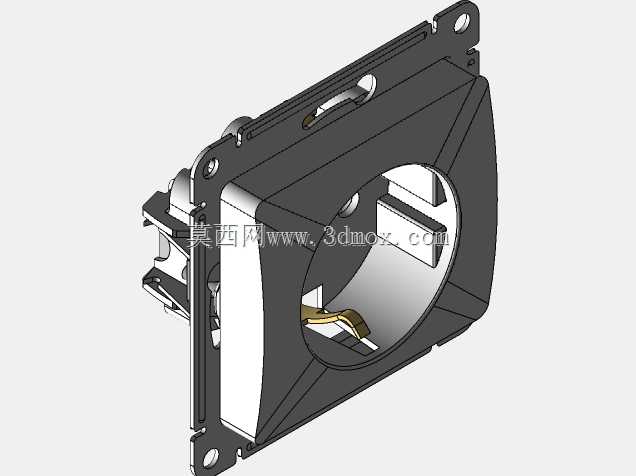

　　这款暗装式电源插座是民用及商用建筑配电系统里的末端取电部件，主要适配欧标两圆插取电需求，日常在住宅室内墙面、办公空间工位区、商业场所公共取电点位都有大量应用，承担低压市电回路末端的电流转接功能，为各类符合插头标准的用电设备提供稳定的市电接入接口。从结构设计逻辑来看，整个部件分为预埋安装支架与功能面板两个核心部分，后部的镀锌钢板安装支架是整个插座的受力承载基础，支架上预留的对称安装孔位完全匹配通用86型暗装底盒的固定螺柱间距，安装时可直接卡入预埋在墙体内的底盒，通过螺丝完成支架的水平固定，支架边缘的折边结构做了加强筋处理，即便墙面预埋底盒存在轻微的安装公差，也能通过支架的微调余量保证面板安装后与墙面贴合平整，不会出现翘边、歪斜的问题。

　　支架中部的镂空区域是功能模块的容纳空间，内部的导电接触件采用高弹性铜合金冲压成型，接触弹片的弧度经过反复校核，插头插入时弹片的夹持力保持在合理区间，既不会因为夹持力过大导致插头插拔费力，也不会因为夹持力不足造成接触电阻过大、接插部位发热的隐患，弹片表面做了镀镍处理，长期使用下能抵御潮湿空气带来的氧化问题，降低接触失效的概率。前部的绝缘面板采用阻燃PC材质注塑成型，面板表面做了细磨砂处理，日常使用中不容易残留指纹与划痕，面板中部的圆形插孔区域做了内凹导向设计，插头插入时能自动导正位置，不需要刻意对准插孔就能顺利插入，面板与后部支架的连接采用卡扣式结构，拆卸维护时只需要用平口工具撬动面板边缘的预留缺口就能拆下面板，不需要拧动固定螺丝，

　　方便后期检修内部接线或者更换面板。从安装边界尺寸来看，整个插座的预埋深度控制在常规暗装底盒的容纳范围内，支架的外轮廓尺寸完全适配国内通用的暗装底盒安装尺寸，面板突出墙面的厚度控制在较薄的区间，不会因为突出过多影响墙面整体的平整美观，面板边缘做了小圆角过渡，没有尖锐棱角，日常使用中不会出现磕碰划伤的问题。在电气安全设计上，面板插孔内部设置了安全保护门结构，单孔插入时保护门处于锁止状态，只有当插头的两个插脚同时以对应力度插入时，才能顶开保护门接触内部导电件，能有效避免儿童误触或者细小金属物件单孔插入带来的触电风险，内部导电件的载流截面经过核算，完全满足16A额定电流下的长期载流要求，接线端子采用螺丝压紧式结构，

　　能适配不同线径的铜芯导线接入，压紧后导线不容易松脱，能避免长期使用下接线部位松动打火的问题。整个插座的结构建模完全还原了实际量产产品的装配关系，各个部件之间的配合间隙、卡扣的扣合量、螺丝孔的对位精度都按照实际生产的公差要求进行还原，不管是用于建筑配电系统的BIM建模配套，还是用于电气类产品的结构设计参考，都能直接调取模型进行装配校核，不需要额外对模型的配合尺寸进行修正。在实际工程选型中，这类暗装插座的安装需要提前在墙体砌筑或者墙面装修阶段预埋对应规格的暗装底盒，底盒的预埋深度需要与插座的后部支架深度匹配，避免出现插座无法完全装入底盒、面板无法贴合墙面的问题，接线时需要按照火线、零线、地线的对应标识接入对应的接线端子，压紧螺丝后需要轻拉导线确认连接牢固，再将支架推入底盒拧紧固定螺丝，最后扣上面板即可完成安装。日常使用中，这类插座能适配绝大多数欧标插头的用电设备，包括各类小家电、办公电子设备、移动式电动工具等，稳定的接触结构能保证长期取电的可靠性，阻燃材质的面板也能在出现异常过载时延缓火情蔓延，提升用电场景的安全系数。
