TO220-7七引脚直插半导体封装结构

　　在消费类电子、工业控制板卡、通讯终端设备的PCB设计环节，直插式功率半导体封装的选型与布局直接决定整板的散热效率、焊接良率与长期运行可靠性，TO220-7这类七引脚直插封装，是多引脚功率器件、多通道稳压模块、小功率驱动芯片常用的封装形式，日常做板级结构设计时，经常需要用到精准的封装三维模型来做干涉检查、安装空间预留、焊盘对位校验，避免打样后出现元件装不上、引脚偏位、散热片干涉的问题。

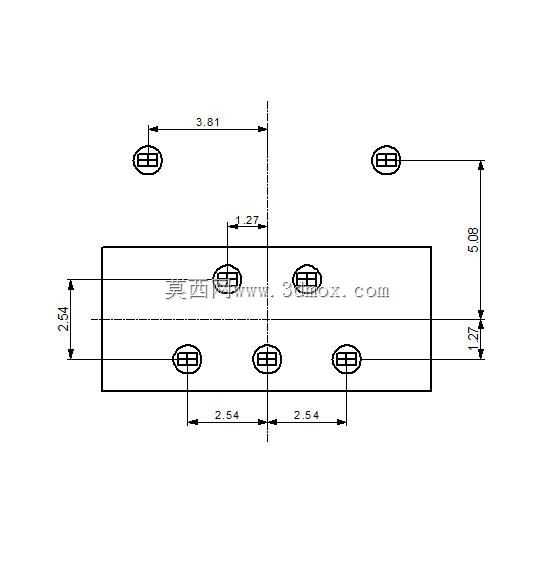

　　做这个封装结构的建模时，首先要锚定实际生产中元件的安装边界，不能只看 datasheet 上的标称尺寸，要考虑实际元件注塑本体的公差、引脚成型的偏移量、焊接后焊锡的爬升高度，还有后续加装散热片时的预留空间。从引脚布局来看，该封装采用单侧双引脚、对侧五引脚？不对，实际引脚排布是本体上方两个定位引脚？不，仔细看尺寸标注，本体总宽度方向的引脚间距，下方三个引脚的中心距为2.54mm，刚好匹配标准2.54mm网格的PCB焊盘间距，这是直插元件通用的网格适配设计，能兼容常规万用板、量产PCB的标准孔位设计，不用单独做非标准焊盘，降低PCB制造成本。上方两个引脚的中心距为3.81mm，这两个引脚通常是用于安装固定、或者是大电流功率引脚，对应的安装孔位要考虑引脚直径公差，开孔比引脚标称直径大0.2mm左右，既能保证插件顺畅，又能避免焊接时孔位过大导致焊锡流淌不均匀。

　　本体的高度方向尺寸，从安装面到本体顶部的高度为5.08mm，这个尺寸在做板间堆叠设计时非常关键，比如上下两层板的间距如果小于6mm，就要避开该元件的安装位置，防止合板时元件顶到上层板的走线或者元件。本体边缘到最外侧引脚的距离为1.27mm，这个尺寸是做丝印框、元件禁布区划定的核心依据，常规设计中会在本体轮廓外再预留0.5mm的禁布区，防止周边贴片元件和直插本体干涉，也方便波峰焊时的治具定位。引脚伸出本体底部的长度要控制在3.0-3.5mm区间，太长会导致波峰焊后引脚剪脚工序残留应力，太短则会出现焊接虚焊、透锡不良的问题，建模时把引脚长度做在合理区间，能直接导出用于钢网设计、治具设计的参考尺寸，不用二次核对。

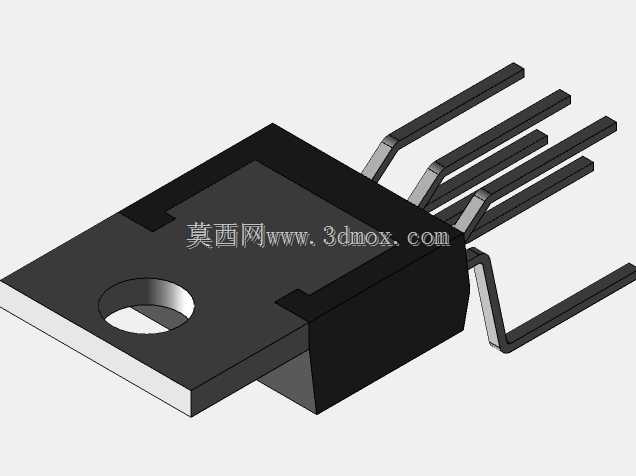

　　从实际应用场景来说，这类七引脚TO220封装常用在通讯设备的电源管理模块、小型交换机的端口驱动电路、工业手持终端的功率转换部分，因为引脚数量比常规三引脚TO220更多，能集成更多的信号引脚，不用额外增加外围元件的封装尺寸，在有限的板卡空间里实现更多的功能。建模时完全按照真实实物的成型尺寸还原，没有做简化处理，每个引脚的截面尺寸、本体的倒角、引脚的成型弯折角度都和实际量产元件一致，导入PCB设计软件后，可以直接做3D布局检查，能直观看到元件和周边接插件、电容、散热片的位置关系，提前发现布局上的干涉问题。比如很多工程师在布局时容易忽略TO220封装上方固定引脚的位置，把贴片电容放在固定孔旁边，结果锁散热片时螺丝或者压片碰到电容，导致电容破裂短路，用精准的三维模型做前期布局校验，就能完全避免这类低级错误。

　　另外，该封装的引脚排布是不对称设计，建模时特意做了防呆结构的还原，本体上的引脚定位凸点、引脚长度的细微差异都做了体现，插件时不会出现插反的问题，对应PCB封装的焊盘设计也能和三维模型完全匹配，不用再单独核对引脚顺序。在做散热设计时，模型预留了散热片的安装空间，本体背面的散热金属面尺寸也做了精准还原，能直接匹配标准TO220散热片的安装孔位，仿真时可以直接赋予对应的材料属性，计算散热路径的热阻，评估不同散热片下的元件温升情况，不用再单独建模散热片的安装面。

　　日常做电子设备结构设计时，很多人会忽略直插元件的三维模型精度，随便找个简化模型凑数，结果打样回来才发现各种安装干涉，轻则飞线改板，重则整批板卡报废，按照真实元件尺寸绘制的封装模型，能把这些问题提前在设计阶段解决，不管是做通讯终端的板卡设计，还是做工业控制设备的电源板布局，都能直接调用，减少重复建模的工作量，提升设计效率，降低打样迭代的成本。
