上银HGW15CC法兰型直线导轨滑块

　　做非标设备结构设计快十二年，经手的直线传动部件选型没有一百也有八十，上银HGW系列的法兰滑块是我在中低负载直线传动场景里用得最频繁的型号之一，这次拿到的HGW15CC滑块三维数模，建模精度完全能满足整机装配干涉检查、安装位预留的工程需求，不用自己再对着样本逐点描线建特征，省了不少前期方案迭代的时间。

　　先从实际应用场景说，15规格的法兰滑块适配的是15mm宽度的直线导轨，额定动负载基本覆盖单滑块10kN以内的直线往复运动需求，日常在桌面级点胶设备、小型皮带输送线的滑台、3C产品检测工位的平移模组、小型雕铣机的XYZ轴进给结构里都能见到它的身影。和同规格的四方型滑块比，法兰型的安装孔是下锁式，从滑块本体底部穿螺栓固定到滑台安装板上，不需要在安装板上开沉头过孔避让滑块本体，对于安装板厚度有限、或者安装面下方有走线、走气路空间的场景，法兰结构的适配性要友好很多，我之前做过一款薄型检测滑台，安装板厚度只有8mm，要是用四方滑块就得在板上开12mm深的沉孔，直接把板打穿了，换法兰滑块直接从下往上锁M4螺栓，完全不用改动安装板结构，省了不少改图的麻烦。

　　再说到产品本身的功能特性，HGW15CC属于高组装法兰型滑块，内部的滚珠回流结构是端盖式循环设计，滑块和导轨配合的滚道是哥特式圆弧结构，接触角是45度，四个方向的额定负载基本一致，不管是垂直方向的压载、水平方向的侧向载荷，还是有一定倾覆力矩的偏载场景，都能保持稳定的滚动接触，不会像部分低精度滑轨那样侧向受力就出现卡滞、爬行的问题。滑块两端的端盖自带油嘴接口，可以直接接标准油嘴注脂润滑，日常维护不用拆下滑块，定期往油嘴打锂基润滑脂就能保证滚珠和滚道的润滑状态，我之前给客户做的自动化产线，这种滑块正常按季度维护，连续运行三四年都不会出现明显的精度衰减。滑块两端还自带防尘刮屑片，能刮掉导轨表面附着的切屑、灰尘、加工冷却液残留，避免杂质进到滚道里面硌伤滚珠和滚道表面，在有少量粉尘、切削液飞溅的机加工工位场景里，自带的刮屑片就能满足基础防护需求，不用额外加装防护风琴罩就能稳定运行。

　　从设计思路层面拆解这个滑块的结构，整个本体是合金钢淬火后精磨加工的，安装基准面是滑块侧面的磨削面和底部的安装贴合面，建模的时候这两个面的形位公差是按P级精度的安装要求做的，平面度、和导轨配合面的平行度都留了对应的公差带，在做整机装配的时候，直接把滑块的基准面靠紧安装板的定位台阶，打表就能把直线度调整到0.02mm每米的精度范围内，不用反复修配安装面。滑块上的四个安装孔是沉头孔，适配M4的内六角螺栓，孔位的中心距是32mm*26mm，和市面上同规格的15法兰滑块安装尺寸完全互换，要是设备后期维护需要替换同规格其他品牌的滑块，不用改动安装板的孔位，直接拆换就行，这也是选型的时候优先选通用规格型号的原因，备件采购和后期维护的成本会低很多。

　　再说到外形尺寸和安装边界的注意点，这个滑块的总长度是61.4mm，本体宽度是47mm，滑块顶面到导轨底面的总高度是24mm，设计安装空间的时候，滑块左右两侧要预留至少3mm的操作空间，方便拧安装螺栓的时候内六角扳手能顺利操作，滑块两端要预留至少10mm的空间，方便后期接润滑管路、或者更换端盖密封件的时候有操作余量。滑块和导轨配合的时候，导轨的安装端面要做15度左右的导入倒角，不然装滑块的时候容易把滚珠从滚道里挤出来，我之前带的新人第一次装滑轨就没做导轨倒角，硬把滑块往导轨上推，掉了三颗滚珠，整个滑块直接报废，耽误了两天的装配进度。另外这个滑块的法兰安装面突出本体两侧各7mm左右，设计滑台结构的时候，要注意滑块两侧的突出部分不要和周边的线槽、拖链、传感器支架产生干涉，我之前做方案的时候就碰到过，一开始没注意法兰突出的尺寸，把接近开关装在了滑块侧面，滑块运行的时候直接把开关支架撞变形了，后来调整了开关的安装位置才解决问题。

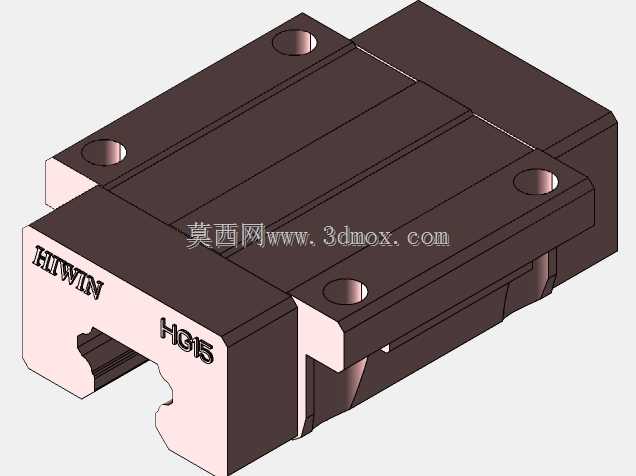

　　从建模细节来看，这个数模把滑块上的品牌标识、型号刻印、油嘴安装位、刮屑片的安装槽都做出来了，做整机渲染、装配爆炸图的时候不用再补这些细节特征，导出STEP格式之后直接就能用到总装配体里，配合对应的导轨模型，就能直接做运动仿真，检查滑块全行程运行的时候和周边部件的干涉情况，比自己对着二维样本建模型的精度高很多，毕竟自己建模的时候很容易把圆角、倒角、安装槽的细节尺寸搞错，等到装配的时候才发现干涉，再改图就耽误项目进度了。

　　实际选型的时候还要注意，CC级的滑块是普通预压等级，适合对传动刚度要求不是特别高的普通输送、定位场景，要是用在雕铣机主轴进给、高精度检测平台这类对反向间隙要求高的场景，就得选更高预压等级的HC级滑块，预压量大概是额定动负载的8%左右，能消除反向间隙，提升传动刚度，但对应的运行阻力会大一点，驱动电机的扭矩也要留够余量。另外如果是在洁净室、真空环境里用，还要选带特殊润滑脂、不锈钢材质的版本，普通碳钢淬火的滑块在潮湿环境里容易生锈，要是用在食品加工、医药生产的设备里，还要选带食品级润滑脂、全密封结构的型号，避免润滑脂泄漏污染产品。

　　平时做结构设计的时候，这类标准传动件的三维模型精度直接影响整个设计的效率，要是模型尺寸不准，后期加工出来的安装板孔位不对、安装空间不够，到装配现场就得临时修配，既耽误工期又影响设备精度，这个滑块的数模把所有安装相关的关键尺寸都做准了，包括油嘴的突出高度、刮屑片的突出长度、安装孔的沉头深度，这些细节都是实际装配的时候最容易出干涉问题的地方，建模的时候都考虑到了，用在常规的自动化设备设计里完全能满足工程需求。
