上银HGW15CC法兰型直线导轨滑块

在非标自动化设备、精密机床、电子制造产线、半导体检测设备这类对直线运动精度有严苛要求的场景里，线性导轨副是核心的运动导向承载部件，而滑块作为直接连接运动负载、沿导轨做往复直线运动的组件，其结构设计、安装适配性直接决定整套传动系统的运行精度、负载能力与使用寿命。这款HGW15CC型号的滑块属于上银HG系列高组装法兰型滑块，适配15mm宽度的滚柱直线导轨，是小负载高精度直线传动场景里的常用选型。

从实际设备应用来看，这类15规格的法兰滑块常被用在桌面型点胶机的X/Y轴运动平台、小型雕铣机的进给轴、3C产品组装工位的滑台模组、视觉检测设备的镜头移动轴上，相比同规格的方形滑块，法兰型的安装孔位分布在滑块本体两侧的延伸法兰边上，安装时不需要在滑台底板上加工沉头避让孔，直接从滑块上方穿入螺栓即可完成锁紧固定，对于厚度较薄的安装底板、或者需要频繁拆装调整滑块位置的调试场景，法兰结构的安装便利性优势非常明显，能大幅降低安装面的加工难度，减少装配时的对位工作量。

从功能特性上看，这款滑块采用四列圆弧接触滚道设计，滚道与钢珠的接触角度为45度，能够同时承受径向载荷、反径向载荷以及左右两个方向的横向载荷，相比两列接触的导轨滑块，四列结构的额定负载更高，同时具备自动调心能力，即使安装面存在少量的平行度误差，滑块内部的滚道结构也能通过钢珠的微量形变补偿安装误差，避免出现卡滞、磨损加剧的问题，保证运动的顺滑度。滑块两端设计有端盖与密封刮油片，刮油片采用双唇口结构，能够在滑块沿导轨运动时刮除导轨表面附着的灰尘、切屑、加工冷却液残留，避免杂质进入滑块内部的滚道造成钢珠与滚道的点蚀磨损，端盖内部预留有润滑油通道，可以通过注油嘴直接向内部滚道注入润滑脂，日常维护时不需要拆解滑块，就能完成润滑保养，延长整套导轨副的维护周期。

从设计思路层面，这款滑块的本体采用合金钢材质，经过淬火硬化处理后表面硬度达到HRC58-62，滚道部分经过精密磨削加工，保证钢珠滚动时的接触精度，滑块的法兰安装面、与负载连接的上表面都经过平面磨削加工，平面度控制在0.01mm以内，安装时能够保证与负载底板的紧密贴合，避免因安装面不平导致的滑块受力变形。滑块侧面印有清晰的型号标识与品牌标识，方便现场装配人员快速识别型号，避免错装。滑块的回流槽设计在端盖内部，钢珠在滚道与回流槽之间循环滚动时，不会出现卡珠、异响的问题，运动时的噪音控制在60分贝以内，适合对噪音有要求的洁净车间、实验室设备使用。

从外形尺寸与安装边界来看，这款滑块适配的导轨宽度为15mm，滑块本体总长度为61.4mm，法兰部分总宽度为47mm，滑块总高度为24mm，法兰边上的安装孔为通孔，孔径为5.5mm，适配M5的内六角安装螺栓，两个安装孔的中心距为38mm，滑块两端的油嘴安装位置预留有足够的空间，安装后注油嘴不会与周边的钣金护罩、拖链等部件产生干涉。在做结构设计选型时，需要注意滑块的行程预留，当滑块运动到导轨两端的极限位置时，要保证端盖不会与导轨端部的限位挡块发生硬碰撞，通常会在导轨两端预留3-5mm的安全行程，同时安装缓冲垫吸收冲击载荷。另外，单根导轨上如果需要安装多个滑块，要注意滑块之间的间距设计，避免两个滑块的法兰边发生碰撞，同时要保证每个滑块的安装螺栓都按照推荐扭矩锁紧，M5螺栓的推荐锁紧扭矩为8-10N·m，锁紧时要采用对角分次锁紧的方式，避免单个螺栓受力过大导致滑块本体变形。

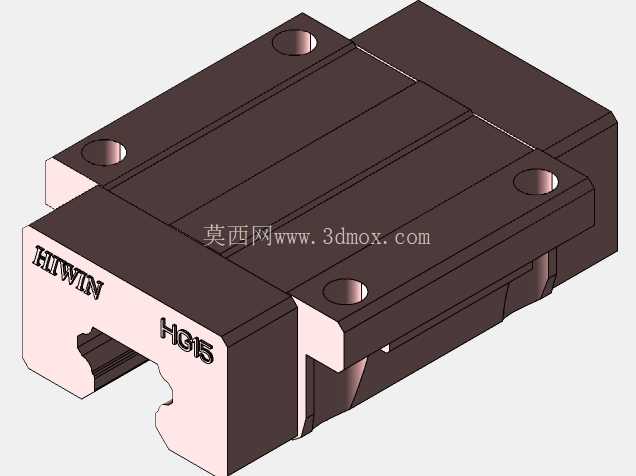

在实际建模装配时，这款滑块的模型已经还原了所有安装特征，包括法兰安装孔、油嘴安装位、刮油片结构、侧面的标识槽位，导入三维装配环境后，可以直接与同型号的导轨模型完成配合，不需要额外做特征修正，能够直接用于设备的整体装配干涉检查、安装孔位对位、运动行程模拟，帮助结构设计人员在设计阶段就验证整套直线传动机构的布局合理性，避免后期加工装配时出现尺寸干涉、安装空间不足的问题。对于做标准模组设计的工程师来说，这款滑块的模型精度能够满足模组本体的结构设计需求，可以直接基于滑块的外形尺寸设计模组的滑台底板、两端的端盖固定结构、防尘钢带的安装位，大幅缩短标准件选型建模的时间，提升设计效率。
