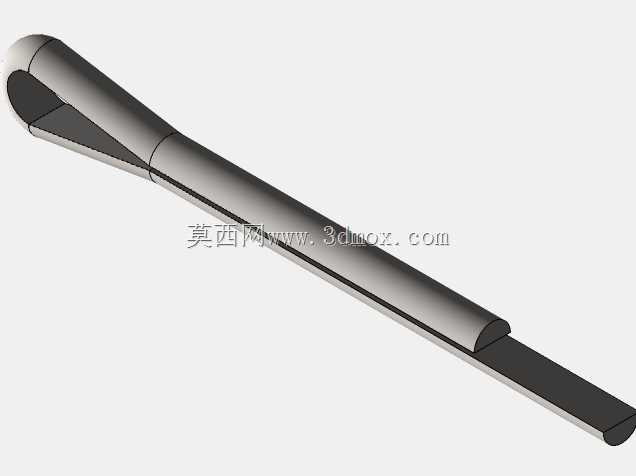

符合GOST397-79标准的开口销结构设计

　　在各类机械设备的装配环节中，螺纹连接的防松始终是结构设计需要重点考量的内容，尤其是存在交变载荷、振动冲击的工况下，单纯依靠螺纹副的自锁性能往往无法满足长期可靠的连接要求，这时候开口销这类机械式防松零件就成为了非常务实的选择。这款开口销的设计完全遵循GOST397-79标准的尺寸规范，整体采用半圆柱长杆搭配圆头的结构形式，杆部沿轴向开有通长的开口槽，使用时将销体穿入待固定零件对应的预制孔位，再把末端的两个支脚分别向不同方向掰开，即可实现可靠的轴向限位，避免螺母或者销轴在运行过程中出现轴向窜动甚至脱落的问题。从实际应用场景来看，这类开口销的适配范围非常广泛，不管是重型工程机械的铰接销轴定位、农用机械的传动部件锁紧，还是普通机电设备的螺栓螺母防松，都能见到它的身影，尤其是在需要频繁拆装维护的部位，开口销的安装和拆卸都不需要复杂的专用工具，只用尖嘴钳就能完成操作，维护效率远高于其他不可拆的防松结构。在设计这款开口销的三维模型时，首先要保证的是头部圆弧与杆部的过渡平滑，不能出现应力集中的尖角，因为在承受冲击载荷的时候，头部是直接抵靠在零件端面的受力部位，如果过渡位置存在结构突变，很容易在长期交变载荷下出现头部断裂的失效问题。杆部的开口槽宽度需要和标准要求的尺寸匹配，槽的两个侧壁要保持平行，末端做微小的倒角处理，既方便穿入安装孔，也能避免掰开支脚的时候出现槽口撕裂的情况。从安装边界的角度来说，设计选型时需要注意，

　　开口销的公称直径要略小于待穿入的销轴或者螺栓上的开孔直径，保证装配时能顺利穿入，同时销体的有效长度要足够，穿入孔位之后露出的末端长度要满足掰开支脚的操作空间要求，不能因为长度不足导致支脚无法完全掰开，失去防松效果。另外，杆部的半圆截面设计也是经过实际工况验证的，相比全圆柱截面的销体，这种带平面的结构在穿入孔位之后，和孔壁的接触应力分布更均匀，不会因为孔位的微小尺寸偏差出现卡滞，同时掰开支脚的时候，半圆的结构也能让两个支脚的变形更顺畅，不会因为截面刚度不均导致其中一个支脚断裂。很多新手工程师在选型开口销的时候，容易忽略销头的直径尺寸，实际上销头的直径必须大于安装孔的直径，才能起到轴向限位的作用，如果销头尺寸偏小，

　　装配之后销体有可能整体从孔位中滑出，完全失去防松的作用，这一点在建模的时候就严格按照标准尺寸做了匹配，头部的圆弧直径、厚度都和标准要求完全一致，不需要设计人员再额外核对调整。还有一个容易被忽略的设计细节是开口槽的末端位置，槽的长度不能一直延伸到销头根部，要在靠近头部的位置保留一段完整的杆体结构，这样在掰开末端支脚的时候，应力不会传递到头部和杆部的连接位置，避免头部从根部断裂，这个细节在实际失效案例中出现的频率很高，很多劣质开口销就是因为槽开得过长，使用过程中头部断裂导致连接失效。从实际使用的角度来说，这类开口销通常采用低碳钢或者不锈钢材质制作，模型中预留了足够的变形余量，模拟实际掰开支脚时的塑性变形空间，

　　不会因为结构设计的问题导致装配时支脚开裂。在做装配模拟的时候，这款模型可以直接和对应的销轴、螺栓组件完成虚拟装配，验证安装空间是否充足，比如有些设备的安装位置周围有其他结构件，如果开口销掰开之后的支脚会和周边零件发生干涉，就可以在三维环境中提前调整销的长度或者安装方向，避免实际装配的时候才发现问题，减少现场整改的工作量。对于做设备维保的技术人员来说，标准尺寸的开口销模型也能方便做备件清单的统计，直接对应标准号就能采购到对应的备件，不需要额外测绘尺寸。在传动系统的铰接部位，比如连杆和摇臂的连接销轴处，开口销的作用不仅仅是防止销轴窜动，还能在销轴出现磨损旷量的时候，依然保持销轴不会从孔位中脱出，避免重大的设备事故，所以这类看起来不起眼的小零件，实际上是设备安全运行的重要保障，建模的时候每一个尺寸细节都严格对标标准要求，就是为了让设计人员在使用的时候不需要再反复校核尺寸，直接调用就能完成装配设计，提升整体的设计效率。
