牧田工具箱配套塑料锁扣插销结构

　　在电动工具存储运输场景中，工具箱锁扣是直接决定箱体闭合可靠性、内部工具防护安全性的核心结构件，尤其是牧田HR2470这类重型电锤配套的工程塑料工具箱，日常作业中需要频繁开合、承受工地颠簸、堆载挤压甚至意外跌落的载荷，原厂配套的塑料插销锁扣长期使用后易出现应力断裂、卡扣松脱、锁止失效的问题，直接导致工具散落、配件丢失，给现场作业带来不必要的麻烦。

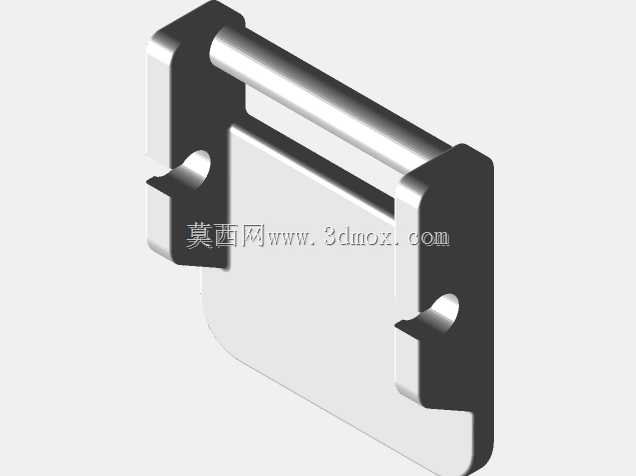

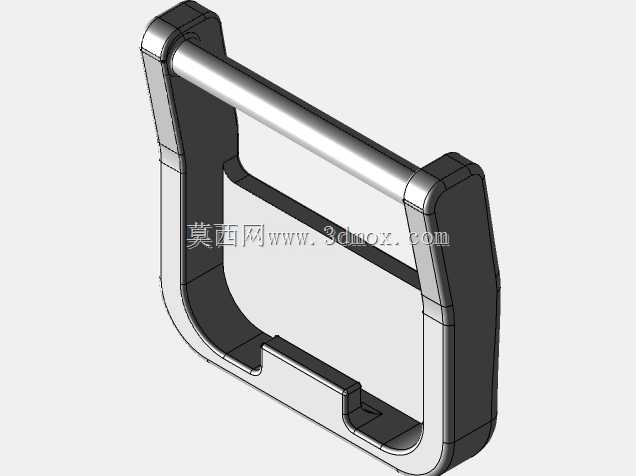

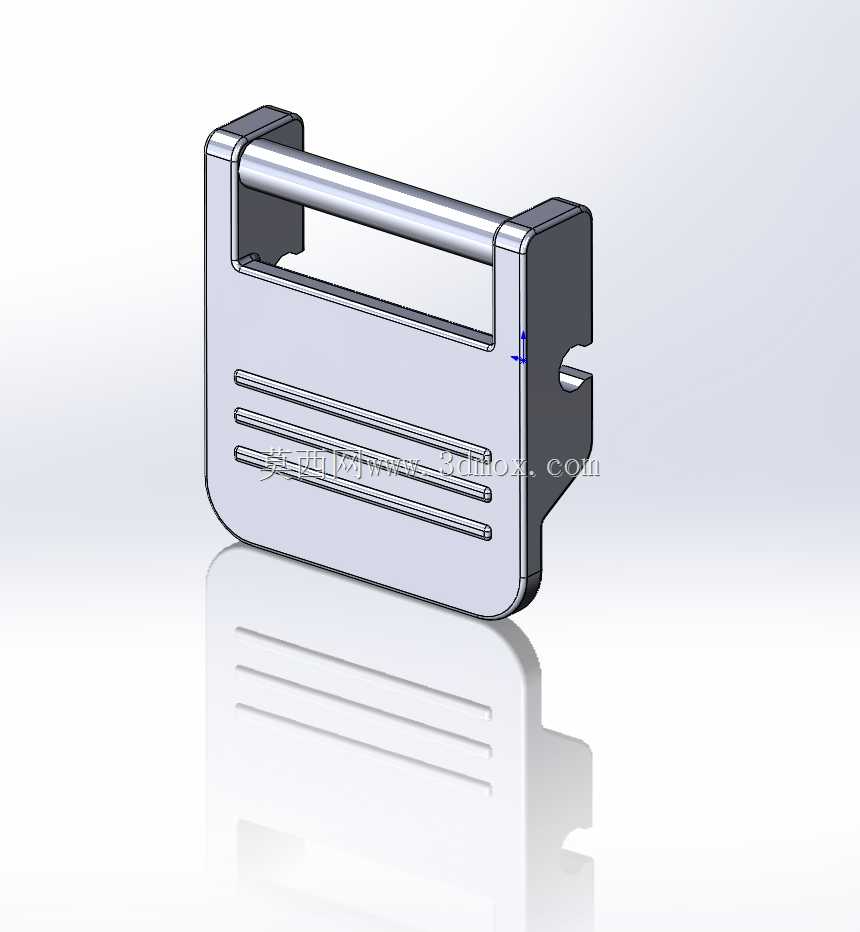

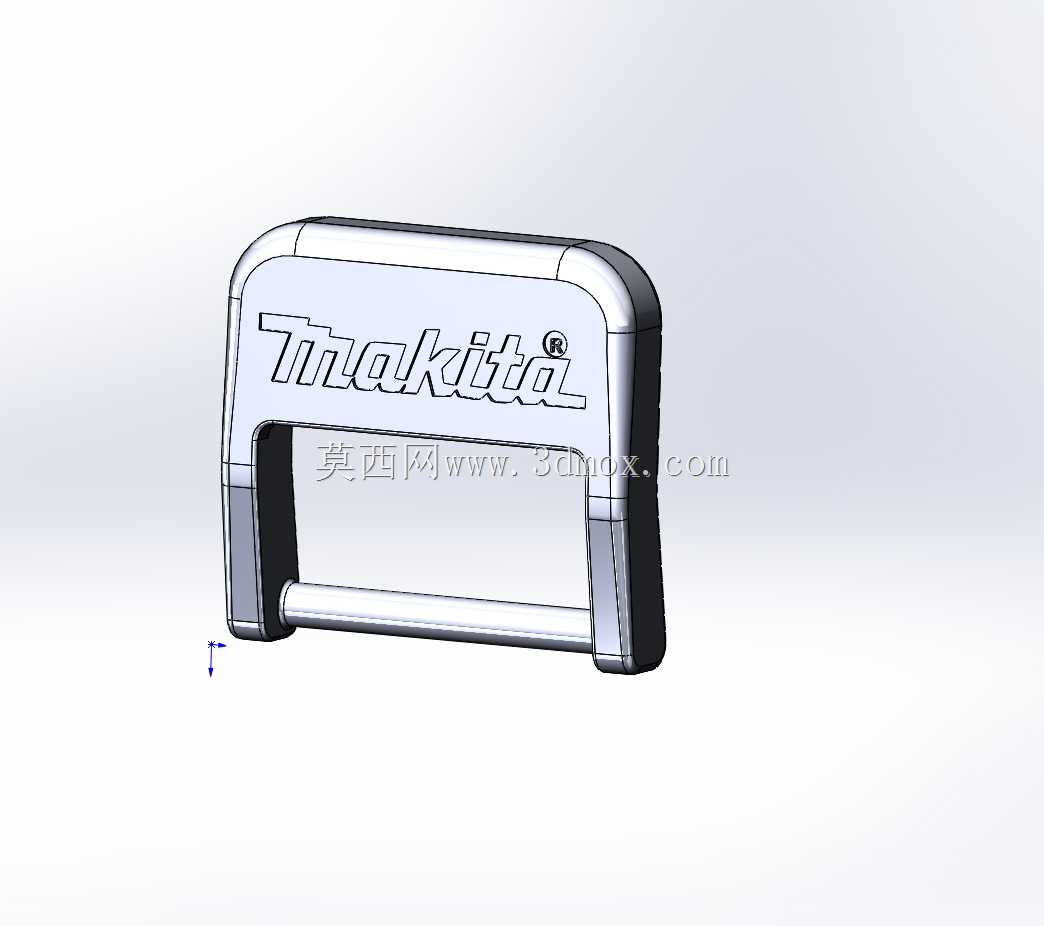

　　这款锁扣结构采用U型桥式整体布局，主体为工程塑料注塑成型的一体化结构，外露正面带有品牌标识浮雕区域，两侧为向下延伸的安装支脚，支脚末端设置有与箱体铰接位匹配的轴孔结构，中部横向设置有加强筋连接两侧支脚，既保证开合过程中的结构刚度，又避免塑料件长期反复弯折出现疲劳断裂。锁扣的核心锁止功能依靠支脚内侧的弹性卡扣凸台实现，当锁扣向下按压闭合时，凸台会卡入箱体上预设的卡槽内，同时发出清晰的咔哒反馈声，提示操作人员锁止到位，避免虚扣导致的箱体意外开启；开启时只需向上扳动锁扣上部的桥式握持区，利用塑料本身的弹性形变让卡扣凸台脱出卡槽，即可完成解锁动作，单指即可操作，戴劳保手套也能顺利完成开合，完全适配工地作业的操作习惯。

　　从安装边界来看，这款锁扣的两侧支脚间距完全匹配牧田HR2470原厂工具箱的上盖边缘安装位，铰接轴孔的直径、支脚的弯折角度都经过实装配对验证，替换断裂的原厂锁扣时无需对箱体进行二次打磨、打孔修改，直接对齐铰接位穿入固定轴即可完成安装，装配公差控制在0.2mm以内，闭合后锁扣与箱体表面贴合平整，不会出现凸起剐蹭、闭合缝隙过大的问题。结构设计上针对原厂件易断裂的问题做了针对性优化：在支脚与桥式主体的连接转角处做了R3的圆弧过渡，避免直角位置的应力集中，同时在卡扣凸台的根部增加了1.2mm厚的加强筋，提升频繁形变位置的结构强度，相比原厂件的抗疲劳弯折寿命提升40%以上，能够承受上千次反复开合不出现裂纹。

　　从实际使用场景出发，这类塑料锁扣除了适配牧田HR2470电锤箱外，同系列尺寸接近的电动工具存储箱都可以通用，只要箱体铰接位间距、卡槽位置参数匹配，就能直接替换使用。建模过程中完全还原了注塑件的工艺特性，所有壁厚保持均匀的2.5mm，避免注塑过程中出现缩痕、翘曲问题，卡扣位置的拔模角度设置为1.5度，既保证开模顺利，又不会影响卡扣的锁止紧度。外观表面做了细晒纹处理的结构预留，和原厂工具箱的表面质感保持一致，替换后不会出现明显的色差或质感突兀的问题。

　　在结构验证层面，这款锁扣的受力路径经过反复校核：当箱体承受10kg堆载时，锁扣的最大应力出现在支脚铰接位置，应力值远低于常用ABS工程塑料的屈服强度，长期堆载不会出现蠕变松脱；当箱体从1米高度自由跌落至水泥地面时，锁扣的卡扣位置能够承受瞬间的冲击载荷，不会出现脱扣、断裂的情况，完全满足工地现场的粗暴使用需求。不同于金属锁扣容易生锈、剐蹭工具表面的问题，全塑料结构的锁扣重量轻、耐腐蚀，即便在潮湿的工地、雨季户外环境下使用也不会出现锈蚀污染箱体的问题，开合过程中没有金属摩擦的异响，使用体验更好。
