适配圆管铝方管的焊接管路支撑固定件

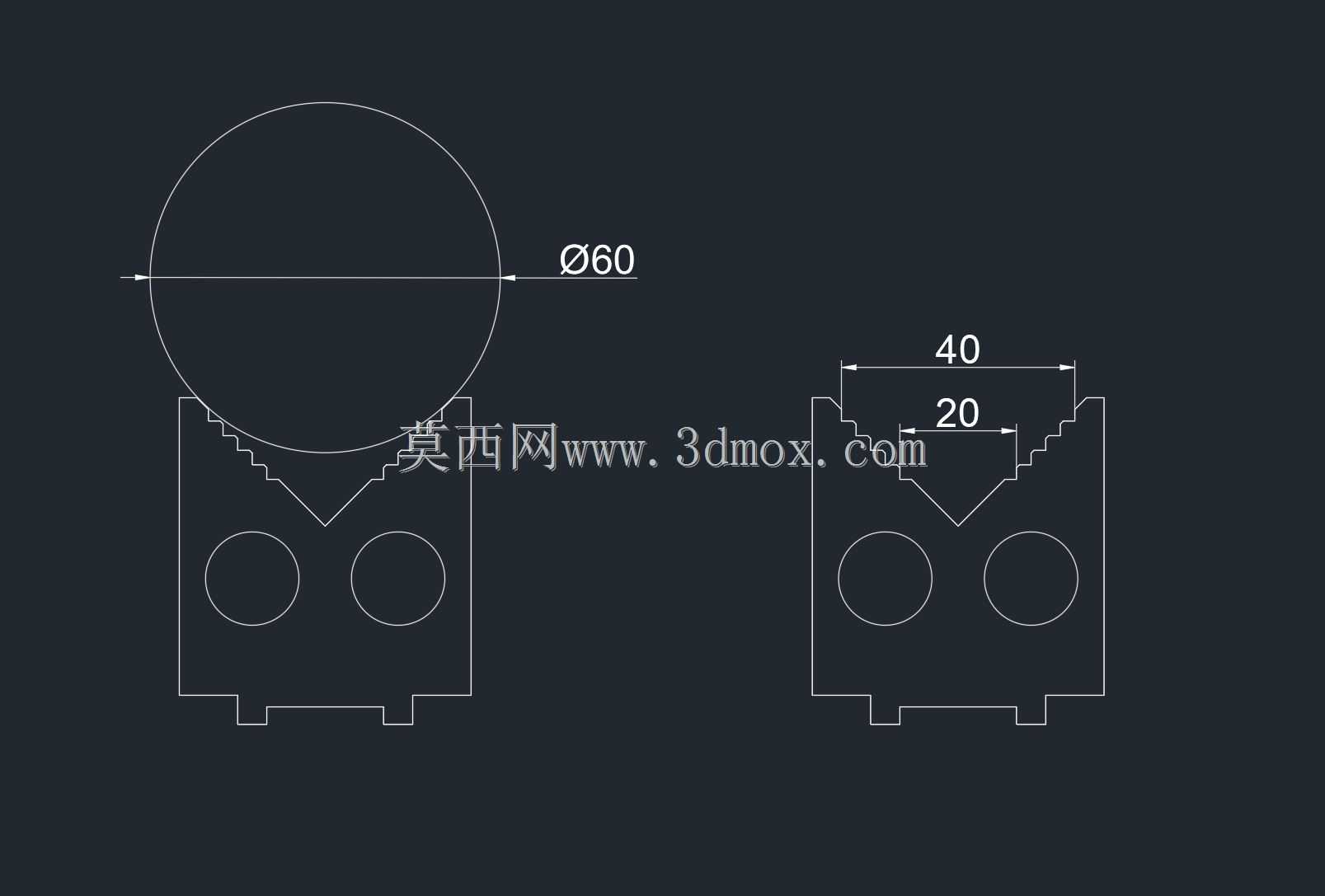

　　在车间焊接工装布局、小型管线架设、模块化设备组装的现场场景里，这类管支撑件的使用频率非常高，很多现场做管路排布的时候，经常遇到圆管和铝方管混合架设的需求，要是每处支撑都单独做切割焊接，不仅现场施工效率低，还容易出现定位偏差、支撑强度不足的问题，这个支撑件就是针对这类常见的现场需求做的标准化结构设计。从实际使用场景来看，它主要用在直径不超过60mm的圆管固定，以及宽度在20mm到40mm区间的铝方管支撑场景，不管是焊接工位旁的气路管线架设、小型设备的外围管路排布，还是工装台面上的辅助管线固定，都能直接适配，不需要现场再对支撑件做二次裁切改型。设计的时候首先考虑的是现场安装的便捷性，整体采用低碳钢材质，

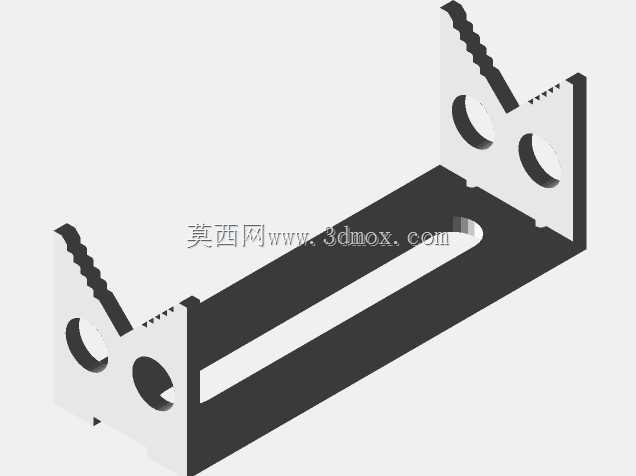

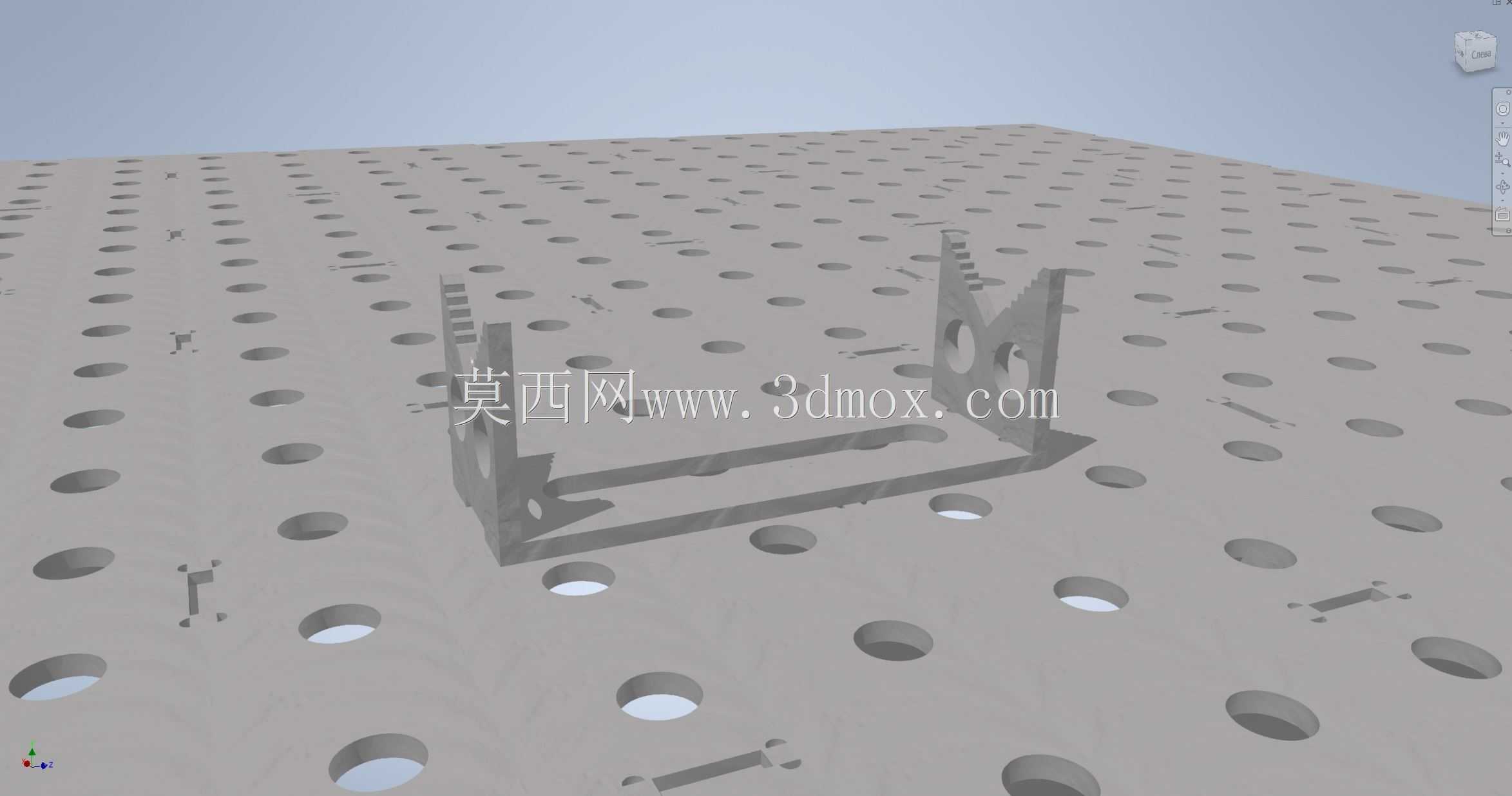

　　5mm的板材厚度刚好平衡了支撑强度和整体重量，整套支撑件重量控制在0.3kg左右，单人就能完成定位和焊接固定，不需要额外的吊装辅助。管座的尺寸设定为长150mm、宽50mm、高56mm，这个安装边界是经过多场景验证的：150mm的长度能保证和安装基面有足够的焊接接触面积，哪怕是在带孔的焊接工装平台上固定，也能跨过多条平台槽保证固定稳定性；50mm的宽度不会占用过多的安装面空间，在排布密集管线的时候不会和相邻的支撑件产生位置干涉；56mm的高度刚好让被支撑的管路和安装基面留出足够的间隙，既方便后续对管路做调整、包裹防护层，也能避免管路直接贴在基面，减少积液、磨损的问题。孔径设置为16mm，这个尺寸是配套常见的M14、

　　M16固定螺栓设计的，要是需要做螺栓压紧式固定，直接穿入对应规格的螺栓就能把管路锁紧，不需要额外扩孔；如果是焊接固定的场景，这个孔也能作为定位孔，先穿入定位销把支撑件固定在工装台的对应孔位上，调整好位置之后再做满焊，能有效避免焊接过程中支撑件移位。结构上没有多余的冗余设计，所有折弯和焊接处都做了应力释放的圆角处理，不会出现应力集中导致的焊接开裂问题，在承受管路重量、以及设备运行带来的轻微振动时，支撑强度完全能满足日常使用需求。实际选型的时候，只需要确认被支撑的圆管直径不超过60mm、铝方管宽度在20-40mm区间，同时安装基面有足够的150mm×50mm固定空间，就可以直接选用，不需要再单独测绘做非标设计，

　　能大幅缩短现场管线排布的准备周期。很多做小型自动化设备组装、车间气路改造的场景里，之前都是用角铁现场切割做支撑，不仅切口毛刺多容易划伤管线，角度偏差还会导致管路受力不均，用这种标准化的支撑件，能保证所有支撑点的高度统一，管线排布更整齐，后期维护的时候拆装管路也更方便。另外考虑到焊接场景的使用需求，支撑件的焊接接触面都做了平整处理，和安装基面贴合的时候缝隙小于0.5mm，焊接的时候不需要额外填缝处理，焊后焊缝均匀牢固，不会出现虚焊的问题。支撑管路的接触面也做了去毛刺处理，不会划伤铝方管的表面氧化层，也不会破坏圆管的防锈涂层，对管线的防护效果比现场自制的角铁支撑好很多。
