车用进气空气温度检测传感器结构

　　在车用动力系统的进气回路设计中，这类空气温度传感器是进气参数采集链路里的核心元件，主要布置在进气歧管、空滤后进气道或者增压中冷后的管路位置，负责实时采集进入气缸的空气温度数据，为ECU调整喷油量、修正点火提前角、计算进气质量流量提供关键的温度基准参数，避免因进气温度偏差导致的空燃比失准、燃烧效率下降、排放超标甚至爆震等问题，是汽油车、柴油车以及燃气动力设备进气系统不可或缺的检测部件。

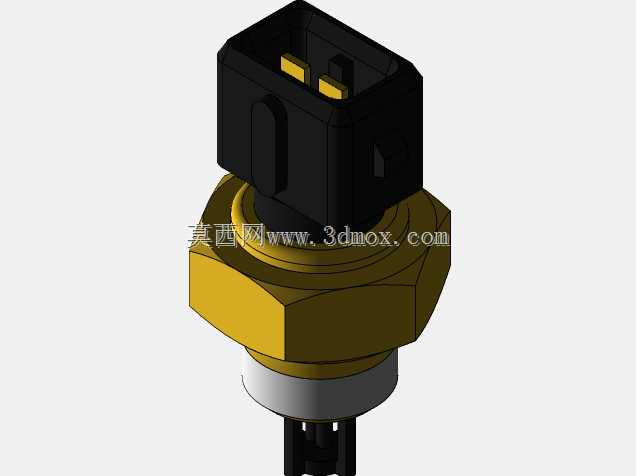

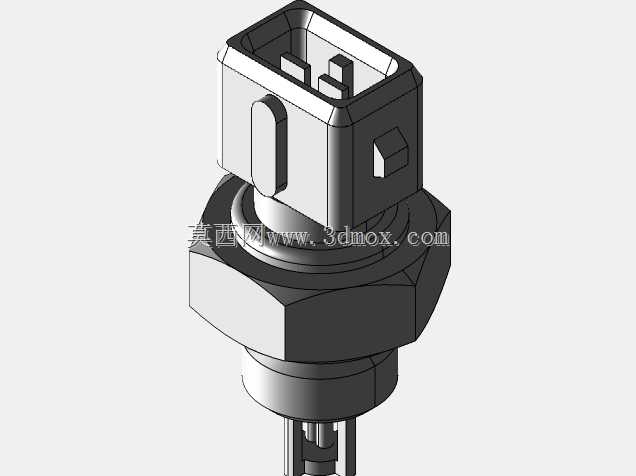

　　从结构设计来看，该传感器采用了车用领域通用的快插式电气接插端，黑色塑壳接插件内部设置两个镀金插针，既保证电气连接的导通可靠性，也能抵御机舱内的油污、粉尘以及高低温交变环境带来的腐蚀，接插件外侧的卡扣结构可以和整车线束端的护套快速锁止，防止车辆运行过程中的振动导致接插件松脱，接插端的导向槽设计也能避免装配时插反，降低一线装配的出错概率。接插端下方的六角黄铜安装基座是整个传感器的受力主体，采用标准公制细牙螺纹设计，适配整车进气道上预设的安装螺纹孔，六角结构可以用普通开口扳手或者套筒直接拧紧，不需要定制专用工装，装配扭矩可以按照常规黄铜件与铝合金基座的配合要求设定，既保证密封性能，也不会因为扭矩过大导致螺纹滑牙或者基座开裂。螺纹段与感应探头之间设置了一圈金属限位台阶，装配时台阶端面可以压紧进气道安装孔处的密封垫圈，隔绝进气道内的压力泄漏，避免未计量的空气从安装缝隙进入进气道影响空燃比控制精度。

　　探头部分采用外露式热敏电阻封装结构，热敏元件直接与流经的空气接触，相比内置封装的结构拥有更快的温度响应速度，当进气温度出现快速波动时——比如急加速时节气门全开大量冷空气进入、或者增压机型大负荷后突然收油门的温度变化，传感器可以在数百毫秒内完成温度数据的更新，让ECU及时做出参数修正，保证动力输出的平顺性。探头的金属护套做了开孔设计，既可以让空气充分流过热敏元件表面，也能避免气流中的硬质颗粒直接冲击热敏电阻造成元件损坏，护套的长度经过匹配设计，安装后探头端面处于进气道的主流气流区域，不会贴在管壁位置受管壁温度影响导致检测数据失真，也不会伸入过长干扰进气道内的气流流场，避免带来不必要的进气阻力。

　　建模过程中需要重点关注几个安装边界尺寸：首先是接插件端的配合尺寸，插针的中心距、塑壳的卡槽尺寸必须和行业通用的线束护套尺寸匹配，否则会出现接插件插不进或者锁止不牢的问题；其次是安装螺纹的规格与有效长度，要适配多数车型进气道的壁厚，保证螺纹啮合长度足够，同时限位台阶的直径要大于安装孔直径，保证密封垫圈的压紧面积足够；另外探头的长度与直径需要严格控制，避免安装后与进气道内的其他结构比如节气门阀片、进气翻板产生运动干涉，尤其是在塑料进气歧管的设计中，还要考虑塑料件注塑成型后的尺寸公差，预留足够的安全间隙。整个传感器的重量控制在数十克级别，不会给进气道壁带来额外的振动载荷，外部所有金属件都做了镀覆处理，可以抵御机舱内的盐雾、凝露侵蚀，塑壳部分采用耐温增强尼龙材质，可以长期在-40℃到125℃的环境下稳定工作，短时间可以承受150℃的高温冲击，满足发动机舱的恶劣工况要求。

　　在实际选型匹配时，除了安装尺寸的匹配，还要关注传感器的温度检测范围与精度，这类进气温度传感器的检测范围通常覆盖-40℃到130℃，精度控制在±1℃以内，完全满足车用进气系统的检测需求，其电阻温度特性符合行业通用的NTC热敏电阻曲线，可以直接匹配主流车型的ECU采集电路，不需要额外做信号校准。结构上的模块化设计也让该传感器可以衍生出不同螺纹规格、不同接插件方向的变种型号，适配不同车型的安装空间需求，比如部分横置发动机的进气道布置空间紧凑，可以将接插件方向调整90度，避免和周边的线束、管路产生干涉。
